Correctiemagneetjes voor beeldbuis tv's om de kleur te corrigeren

[xinetic]

Een jaar later lijkt de kwaliteit van mijn tv nog steeds hetzelfde als vorig jaar dus lijkt het enig zins wel mee te vallen.

Destijds hebben ze achter op de beeldbuis een magneetje geplakt om rechtsonder de kleur te corrigeren.

Dat is bij daglicht gebeurd en zag het er wel ok uit, maar s'avonds valt het me toch op dat de kleur rechtsonder niet helemaal ok is, vooral met witte ondertiteling, die is wat minder wit dan aan de linkerkant en in het midden.

notabene stond het beeld ook nog niet eens recht.

Als ik nu het beeld recht zet wordt het rechtsonder helemaal geelachtig, dus het beeld staat linksom scheef.

Als ik verder linksom scheef ga, wordt het rechtsonder helemaal ok van kleur, maar dan wordt ie linksonder blauwachtig.



Nu wil ik zelf met magneetjes aan de gang, zodat ik rustig voor mijn tevredenheid kan schuiven met magneetjes zodat ik het ok vindt, en niet dat daar een monteur uren voor lastig moet vallen.

Dus heb ik advies en een aantal tips en truuks nodig:

- Zijn er zaken waar ik op moet letten, buiten het feit dat ik moet oppassen met hoogspanning.

- Zijn er delen van de beeldbuis die ik ongestrafd kan aanraken en niet, ik zie altijd een soort metaalcoating achter op de beeldbuis, geen idee of dat kwaat kan

- Waar koop ik deze magneetjes en wat kosten ze

- Zijn ze verschil in grootte en sterkte

- Als ik goed had opgelet, werden ze volgens mij met dubbelzijdig plakband/tape vastgezet.

- Als ik goed had opgelet, is naar de pijp toe, het beeld zelf vervormen

- Als ik goed had opgelet, is naar de beeldbuis toe, de kleur corrigeren



Voor een ander persoon lijkt het niet echt nodig, mijn vrouw ziet het niet echt.

Maar ik ben een persoon, dat als ik eenmaal iets gezien of gehoord heb wat er niet hoort, dan blijft me dat irriteren, dus vandaar.

Misschien kan dit wel een leuke workshop beeldschermcorrectie worden.

[Snurker]

Hoe wat waar heb je het beeld rechtgezet ??

Toch niet gedraaid aan het afbuigjuk (dat rondom de beeldbuis zit)



Rechtzetten doe je gewoon in het installatie menu

daar gaat de boel echt niet heviger van verkleuren

en als je last hebt van kleurvlekken...kan dat ook van de omgeving komen



Zet de TV maar eens 10 minuten uit en draai je toestel maar eens om (niet onderste boven) zet hem dan maar weer aan en kijk of die vlek nog op dezelfde plek zit.

Zoniet....zoek dan maar een andere plek voor het kijkmonster



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[xinetic]

Nee niet aan de afbuigjuk maar gewoon in het menu "geo-magnetich"



Als ik maximaal links/rechtsom ga in het menu, dan gaan ook links/rechtsboven de hoeken verkleuren, maar dan wordt je echt zeeziek zo scheef dat het dan ook staat.



Kleine voorgeschiedenis:

Ik had al eerder dezelfde tv, maar daarvan was uit de doos de beeldbuis stuk, onscherp in het midden wat later een fabrieksfout bleek te zijn, dus had een nieuwe gekregen.

Die uit de doos ook al niet 100% was, kleurfout rechtsonder, echter wilde ze deze tv niet omruilen en hebben een monteur gestuurd, die in het verhaal hierboven een magneetje heefdt geplaatst om het probleem te verhelpen.



Achteraf had ik daar nooit accoord mee moeten gaan, maar het is nu eenmaal zo verlopen, en nu ben ik er een paar jaar te laat mee.



Het betrefd hier een 36" breedbeeld tv in de goedkoopste range van panasonic en heb me laten vertellen dat een beeldbuis van dit formaat moeilijk te maken is in die prijsklasse, maar of dat waar is, heb geen idee.



Rondom de tv zijn geen magnetische/electrische stoorelementen, hetzelde probleem doet zich ook op een andere plaats voor.



(Misschien lukt het me wel om een paar foto's er van te maken)

[Gast]

Als je met magneetjes op een beeldbuis gaat werken dan heb je ook kans dat je het helemaal verprutst. Want als jij het magneetje langs de beeldbuis houdt dan veranderen de kleuren. Maar als je het magneetje weer weghaalt dan blijf je nog steeds de verandering zien van de kleuren zij het wel in mindere mate. Het is dus niet even kijken waar het magneetje moet komen te zitten maar een soort van vegen langs de beeldbuis tot je het gewenste resultaat hebt bereikt.

[Jan Ambers]

De magneetjes op de hals van de BB dienen ter correctie van de geometrie, niet voor de kleuren!

De magneetjes beïnvloeden de 3 kleurbeams tezelfdertijd...



Kleurvlekken wis je met een demagnetiseringsspoel!

[xinetic]

Hoe het precies werkt weet ik niet, maar de monteur heefdt toendertijd het magneetje op het grote vlak geplakt zo ongeveer tussen de rechteronderhoek en de hals. dus niet op de hals zelf.

En volgens de monteur had demagniteseren geen zin.

Na het plakken van het magneetje was het probleem ook voor 95% opgelost, dus het lijkt wel te werken?

Volgens de monteur betrefd het hier een defect/schoonheidsfoutje in de beeldbuis, of dat waar is, geen idee.

Maar zolang je aan de zijkant van de beeldbuis magneetjes plakt, kan er toch niets defect raken, het is toch juist aan de voorkant schadelijk ivm het raster wat je kan verbuigen?

[Jan Ambers]

Om de werking van de magneetjes te checken, zoek je liefst een testbeeld met ruitjespatroon op, desnoods een mazaiek beeld.

Je neemt een ander magneetje(vb om een reedcontact te sturen) en beweeg dit in de nabijheid van het oorspronkelijk geplakte maagneetje, en je ziet direkt wat gebeurt.

Was er een gekleurde vlek op je scherm, dan zou ik dat toch niet met een permanente magneet oplossen!

Het betekent dat het schaduwmasker niet magn neutraal is, en dat los ik op door een wisser van diskettes...

In den tijd heb ik bij Tandy een E kern gekocht, waar op het middelste been een spoel(220V) zit( soort magnetisch open transfo), en dus zo wordt een sterk wisselend veld opgewekt tss de E-benen, dat prima werkt om een scherm te demagnetiseren(magn veld wisselt 50x/sec).

Terwijl de spanning aanwezig is, even een draaiende beweging over scherm en langzaam draaiend achteruit en dan de spanning af, en scherm is "netjes"!

Je kan zelf ook wel iets met magneten in elkaar knutselen...

[xinetic]

Dat is het probleem, de monteur heefd ook met zo'n spoel staan te draaien, maar zonder resultaat, daarna heefd hij het magneetje geplakt.

[arnoldl]

als het schaduwmasker krom is (tv gevallen??) is dit idd op te lossen door het plakken van magneetjes op de beeldbuis.



het is een kwestie van proberen en schuiven , met idd de kans dat je het aleen maar erger maakt.



Het klopt dan ook dat roteren de kleurfout verergert of verminderd (mageneet zit dan niet goed meet tov beeld)



xelf ram ik meestel een magneet van een speaker in tienen , heb je div stukjes magneet van verschillende grote (sterkte)



good luck , grtx arnold.



ps. oh ja zolang je wegblijft bij die zuignap , overleef je het wel <img src="/forums/images/graemlins/laugh.gif" alt="" />

[Gast]

Jonges jongens toch...wie is er op het idee van magneetjes gekomen..? Die monteur, dat was me wel een expert zeg. Had er dus geen lor verstand van.

Bij relatief moderne TV´s verloopt de purity of de kleurzuiverheid NOOIT. Tenzij de demagnetisatie niet werkt.

Of het toestel staat in de buurt van een sterke magneet..luidspreker of zo.

Is er wat met de kleurzuiverhied mis, dan moet je kontroleren dat het toestel normaal demagnetiseerd. Eventueel met een externe de-magnetisatie spoel het toestel nogmaals demagnetiseren. Je neemt de spoel, sluit hem aan op de 230 volt en draait dan in cirkels gelijkmatig over de beeldbuis aan de voorkant terwijl je je langzaam van het toestel verwijderd. Tot op enkele meters afstand. Dan trek je de stekker van de spoel uit het stopkontakt.

Dit is alleen in extreme gevallen nodig.

Is er dan nog een kleurfout te zien, dan stel je de kleurzuiverheid in met alleen het rode kanon. Zorg dus dat blauw en groen zijn uitgeschakeld.

Dan een wit videosignaal toevoeren. Het toestel geeft dit dan als rood weer. Heb je geen wit video signaal, dan wordt het lastig. Je kunt eventueel een kanaal zonder HF nemen zodat je alleen ruis ziet. Dan de helderheid zover opdraaien dat je een egaal rood vlak ziet. Je kunt ook de video-ingang zonder signaal kiezen en dan de helderheid flink op draaien.

Dan het toestel beoordelen op kleurzuiverheid.

Zie je een fout, dan pas neem je een NIET magnetische schroevedraaier en je draait het afbuigjuk los. Door nu het juk naar voren of achteren te trekken zul je zien dat de kleurzuiverheid perfekt in te stellen is. Heb je het voor elkaar, dan het juk weer met een NIET magnetische schroevedraaier vast zetten.

Let even op of het beeld weer goed gecentreerd is d.m.v. een testbeeld. Dat doe je door aan het juk te draaien. Bij veel toestellen is dit verder te optimeren d.m.v. het service-menu.



Klaar is Kees. Zo doe je dat en niet anders.

Een klus van 10 minuten.

Nog nooit van dat gekluns met magneten gehoord. Wat een onzin. <img src="/forums/images/graemlins/mad.gif" alt="" />

[Gast]

Citaat:

ps. oh ja zolang je wegblijft bij die zuignap , overleef je het wel

Die zuignap is niet gevaarlijk hoor. Die kun je gewoon aanraken. Je moet er alleen niet met je ´vingers onder gaan zitten frunniken terwijl ie aan staat.

Je krijgt dan een goeie opneuker. Mij is niet bekend dat er ooit iemand aan is doodgeslagen. Allemaal een beetje overtrokken verhalen. <img src="/forums/images/graemlins/grin.gif" alt="" />

[ADC]

Bij landings problemen worden er inderdaad magneetjes geplakt op de BB.



Magneetjes op de hals plakken deden we om convergentie te verbeteren.

Magneetjes op het grote vlak vd BB (samaar) deden we om kleurvlekken en/of geometrie bij te stellen.



Maar zoals reeds eerder vermeld eerst goed demagnetiseren met een externe grote spoel.



groeten



Ik zal eens kijken op het werk of ik nog zulke magneetjes liggen heb ( nu zijn het enkel nog flattv's die we produceren en hebben we die uiteraard niet meer nodig)

[Gast]

Ik heb bij heel wat toestellen de dynamische en statische convergentie ingesteld.

Van goedkoop tot peperduur. Barco, Conrac. Er was nooit een geval waar ik de kleurzuiverheid niet goed van kreeg.

Ik legde er wel eens een sterke magneet in om jonge monteurs die het nog moesten leren op het verkeerde pad te brengen. Ik lachtte me altijd krom omdat ze het niet voorelkaar kregen.

Dat er vooral bij oude toestellen magneten aan te pas kunnen komen wordt van fabriekswege gedaan. Later bij de klant eigenlijk niet.

Tenzij het juk of de beeldbuis vervangen moet worden...maar wanneer gaat het juk nou kapot. Dat is niks anders dan een spoel.

[arnoldl]

@svetik ,



Goede uitleg ..



Maar in geval van gevallen tv , dus masker krom in een punt werkt dit niet denk verwacht ik???



enige ervaring mee?

[kapoentje]

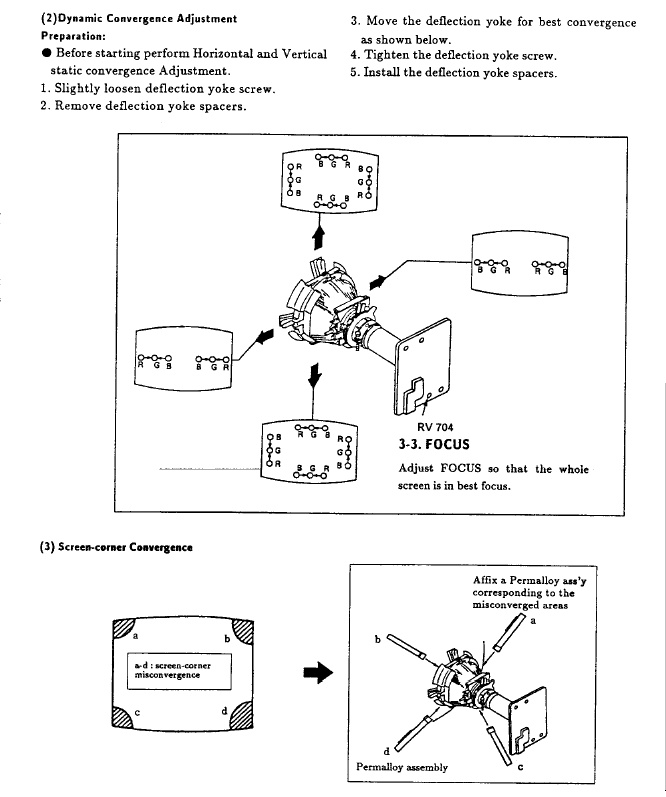

Hier een stukje uit een Sony manual over het plaatsen van "magneten".
