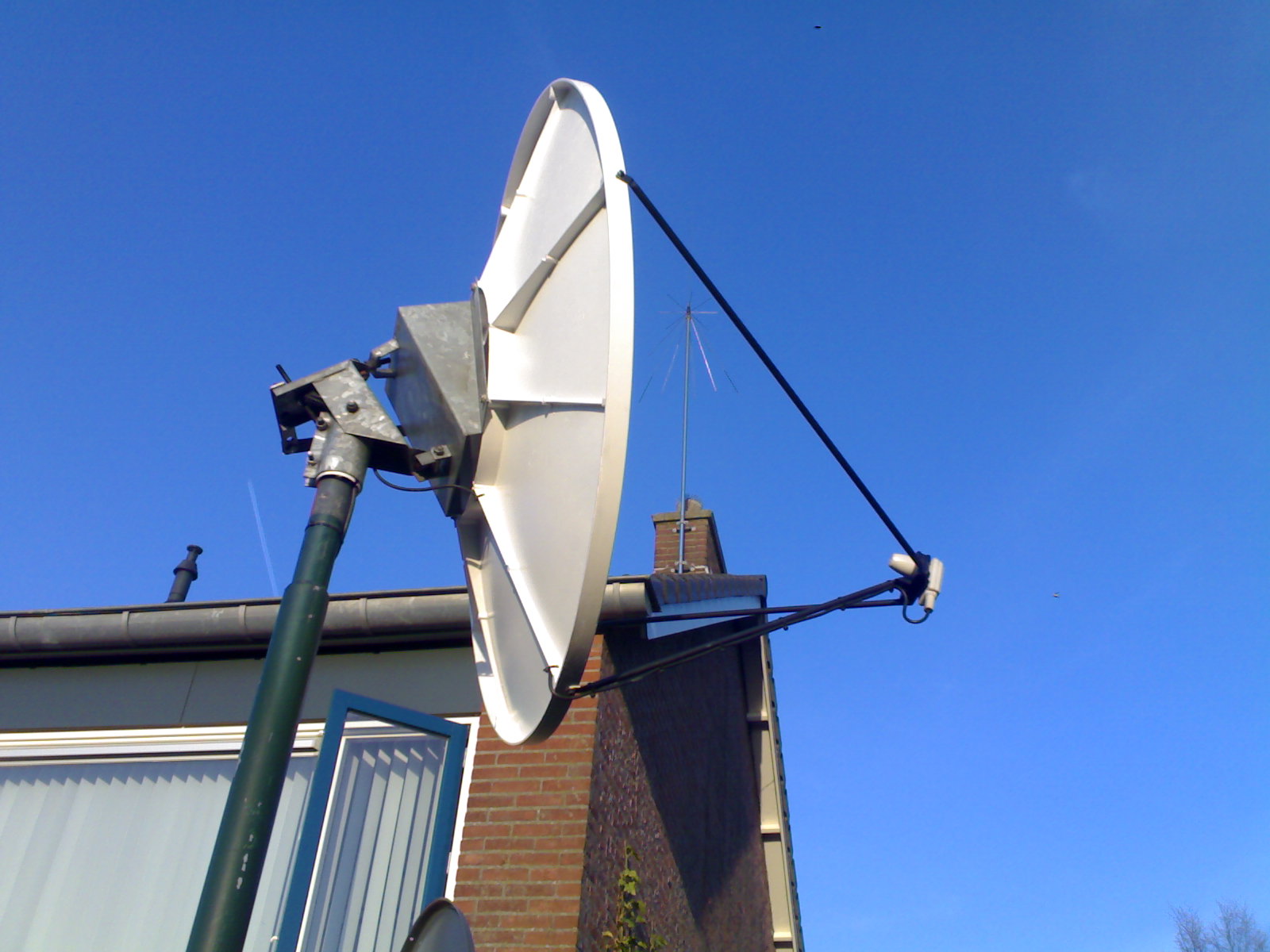

Loui (K) Geplaatst: 13 mei 2007 Geplaatst: 13 mei 2007 Hoe kan ik het brandpunt van een ofsetschotel bepalen?Ik heb namelijk een Echostar schotel 1.2m maar na een matige regenbij is mijn signaal gehalveerd tot 30 % (geen beeld meer)terwijl de andere schotel voor astra3 een 60cm schotel is en die geeft dan nog wel beeld ik denk dat de schotel opzich niet corect is.Hij is met een satvinder wel maximaal uitgericht Schotel zie bijlage.
Gast Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 @Sjaak(k), Het is een Echostar offset schotel. Deze heeft 8 ribben aan de achterkant. Ik heb zelf ook nog zo'n exemplaar, alleen hebben mijn feedstangen dezelfde kleur als de mount op de foto, grijs dus. Maar wellicht zijn de feedstangen zwart gespoten of zo. De schotel zou inderdaad verdraaid kunnen zijn. Maar het kan ook zo lijken door de hoek waar vanuit de foto genomen is. Dat is denk ik een beetje lastig te bedoordelen. Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" /> sattaz
Gast Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 @Lk1zhm, Alvorens je af te vragen of de schotel correct van vorm is kun je misschien een aantal dingen checken. In het verleden heeft, naar ik aanneem, de schotel goed gefunctioneerd? Dan zou je geneigd zijn te denken dat de vorm van de schotel goed moet zijn. Probeer eens de lnb te draaien om zijn as (skew). Of zet er eens (tijdelijk) een andere lnb in om te testen. Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" /> sattaz
Loui (K) Geplaatst: 14 mei 2007 Auteur Geplaatst: 14 mei 2007 Vanuit een andere hoek.Het enige wat ik aan deze schotel heb veranderd is de LNB houder (40mm)daar zat ereen van ijzer aan en bestemt voor een dunne LNBin princiepe moet dat toch niet zoveel uitmakemde LNB is zo gericht dat hij in het hart van de schotel kijkt.
Gast Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 Citaat: Vanuit een andere hoek.Het enige wat ik aan deze schotel heb veranderd is de LNB houder (40mm)daar zat ereen van ijzer aan en bestemt voor een dunne LNBin princiepe moet dat toch niet zoveel uitmakemde LNB is zo gericht dat hij in het hart van de schotel kijkt. @Lk1zhm, Of de LNB precies goed gericht is nadat je de 22 mm. houder hebt gewisseld voor een 40 mm. houder blijft de vraag. Ik heb de ervaring dat "iets" naar boven, beneden, links of rechts richten een groot verschil kan maken. Probeer eens behalve de skew te onderzoeken of met "richten" een verbetering kan optreden <img src="/forums/images/graemlins/smile.gif" alt="" /> Met vriendelijke groeten sattaz
Loui (K) Geplaatst: 14 mei 2007 Auteur Geplaatst: 14 mei 2007 Ik zal er toch nog eens naar kijken.Vind het toch vreemd dat mijn Primfocus schotel van 1.5 bij heel zwaar weer uitviel,en deze 1.2 ofset bij het geringste buitje het beeld op zwart gaat.ergens klopt er iets niet vandaar ik vroeg hoe je het brandpunt bepaalt dan had ik dat kunnen meten en eventueel corigeren.De 1.5 Primefocus is vervangen door deze Echostar 1.2 omdat in de winter bij sneeuw de primfocus onder sneeuw kwam zitten en dus geen beeld gaf.
Gast Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 Citaat: Ik zal er toch nog eens naar kijken.Vind het toch vreemd dat mijn Primfocus schotel van 1.5 bij heel zwaar weer uitviel,en deze 1.2 ofset bij het geringste buitje het beeld op zwart gaat.ergens klopt er iets niet vandaar ik vroeg hoe je het brandpunt bepaalt dan had ik dat kunnen meten en eventueel corigeren.De 1.5 Primefocus is vervangen door deze Echostar 1.2 omdat in de winter bij sneeuw de primfocus onder sneeuw kwam zitten en dus geen beeld gaf. @Lk1zhm, Voor prime focus schotels is er een formule voor de bepaling van het brandpunt. Voor offset schotels ben ik die nog niet tegengekomen. Ik vermoed dat de berekening per (type) offset schotel verschilt. Je kunt eventueel de fabrikant van de schotel benaderen en vragen naar de bepaling van het brandpunt bij zijn eigen merk schotel. Hoewel dat wellicht nog kan tegenvallen omdat, zover ik weet, die schotels niet meer gemaakt worden. Voor de (proefondervindelijke) bepaling van het precieze brandpunt zul je waarschijnlijk geavanceerde (professionele) meetapparatuur nodig hebben. Zonder die meetapparatuur zal het wel moeilijk worden. Een mogelijkheid is de lnb op verschillende plaatsen voor de schotel te houden en te kijken (met satfinder/satellietontvanger) waar je de sterkste ontvangst van een satellietsignaal hebt. Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" /> sattaz
opzolder Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 De LNB-houder van mijn schotel fixeert de LNB niet al te best: bij het vastdraaien van de boutjes kan de LNB iets van richting veranderen, met aanzienlijke gevolgen voor het signaal. Hier valt dus zeker iets te winnen. Groeten van de zolder.
Loui (K) Geplaatst: 14 mei 2007 Auteur Geplaatst: 14 mei 2007 Citaat: Citaat: Ik zal er toch nog eens naar kijken.Vind het toch vreemd dat mijn Primfocus schotel van 1.5 bij heel zwaar weer uitviel,en deze 1.2 ofset bij het geringste buitje het beeld op zwart gaat.ergens klopt er iets niet vandaar ik vroeg hoe je het brandpunt bepaalt dan had ik dat kunnen meten en eventueel corigeren.De 1.5 Primefocus is vervangen door deze Echostar 1.2 omdat in de winter bij sneeuw de primfocus onder sneeuw kwam zitten en dus geen beeld gaf. @Lk1zhm, Voor prime focus schotels is er een formule voor de bepaling van het brandpunt. Voor offset schotels ben ik die nog niet tegengekomen. Ik vermoed dat de berekening per (type) offset schotel verschilt. Je kunt eventueel de fabrikant van de schotel benaderen en vragen naar de bepaling van het brandpunt bij zijn eigen merk schotel. Hoewel dat wellicht nog kan tegenvallen omdat, zover ik weet, die schotels niet meer gemaakt worden. Voor de (proefondervindelijke) bepaling van het precieze brandpunt zul je waarschijnlijk geavanceerde (professionele) meetapparatuur nodig hebben. Zonder die meetapparatuur zal het wel moeilijk worden. Een mogelijkheid is de lnb op verschillende plaatsen voor de schotel te houden en te kijken (met satfinder/satellietontvanger) waar je de sterkste ontvangst van een satellietsignaal hebt. Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" /> sattaz Ik heb voor mijzelf deze satvinder Een Dagatron SM-02

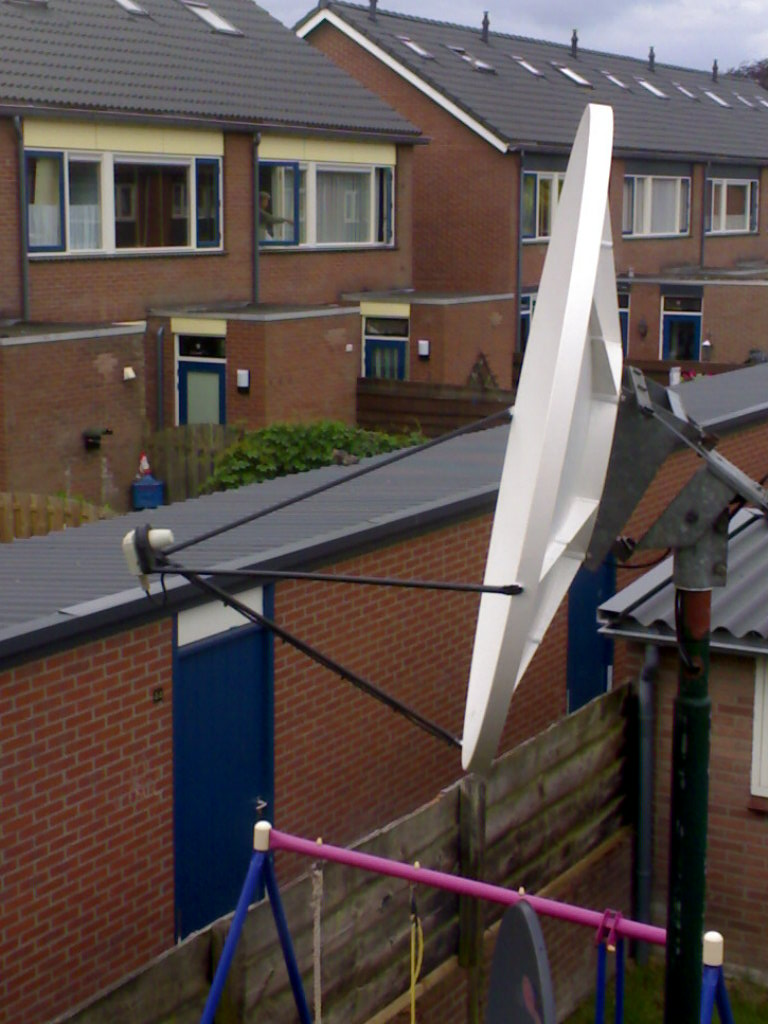

Loui (K) Geplaatst: 14 mei 2007 Auteur Geplaatst: 14 mei 2007 Hier nog een keer vanuit het slaapkamer raam.
Loui (K) Geplaatst: 14 mei 2007 Auteur Geplaatst: 14 mei 2007 Citaat: Aha dat geeft een duidelijker beeld <img src="/forums/images/graemlins/smile.gif" alt="" /> Ja ik heb Echostar in Almelo ook al een mail gestuurd of zij mij daar info over konden geven.Het zit namelijk zo,De LNB houder is niet orgineel maar komt vrij dicht in de buurt.het kan zijn dat nu deze lnb verder naar voorten of naar achtern staat. en die afstand wil ik graag weten.Als iemand ook zo'n Echostar schotel heeft mag je de maat doorgeven vanuit het hard van de schotel (rondje)gemeten tot de voorkant LNB. bvd.

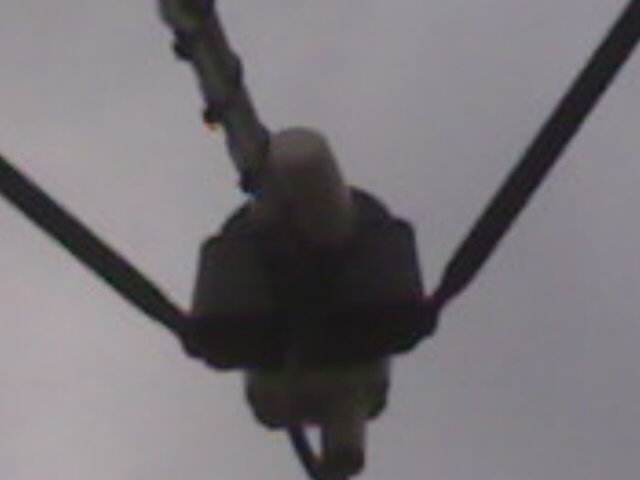

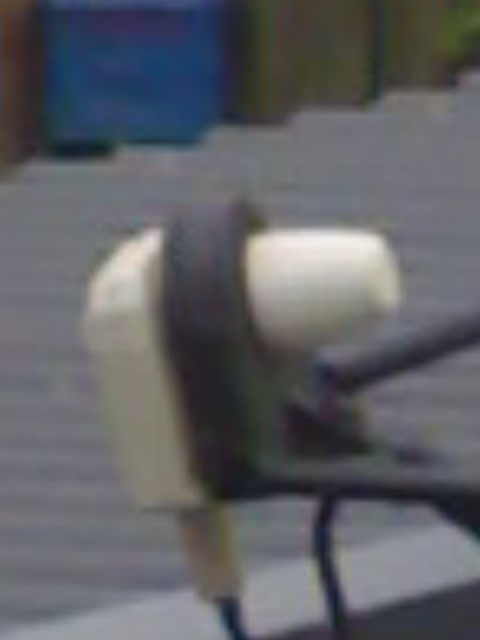

Loui (K) Geplaatst: 14 mei 2007 Auteur Geplaatst: 14 mei 2007 Nog een foto van de LNB houder niet zo duidelijk maar je kunt het zien.
Gast Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 Wat ik wel zie tenopzichte van de orginele houder is dat de lnb nu veel hoger zit dan normaal.
Gast Geplaatst: 14 mei 2007 Geplaatst: 14 mei 2007 Naar mijn weten past een alps ook wel in de orginele beugels met wat langere bouten wellicht is dat een optie.
