spanning converteren I2C bus

[Matchless]

Ik ben bezig met het ombouwen van een sweex LB00021 routertje naar een I2C systeempje.



Echter kan de processor alleen werken met 3,3 volt. Ik heb een velleman I2C kit (k8000) die echter met 5 volt werkt.

Dus moet ik de SCL en SDA lijnen omzetten. De SCL is de clock dus die kan eenvoudig met een ttl chipje omgezet worden.

Maar de SDA lijn is bi directioneel en die moet dus van en naar de proc omgezet worden naar 3,3 volt zonder de proc te belasten. Helaas heb ik nog geen idee hoe ik dat kan aanpakken maar mischien dat iemand een goed idee heeft.



hier en leuk voorbeeld wat je met een omgebouwde router kan doen.

[Snurker]

In diverse JVC modellen komt zo'n schakeling voor

zal eens zoeken in welke typen



Snurker

[wammeswaggel]

Even googlen met: "I2C level shifter".

[arnoldl]

weet je waar de ingangsgrens ligt van die i2c "client" met normaal 5v .



als die 3,3v wel als hoog ziet, gaat het er enkel om om de 5v uitgang terug te brengen naar 3,3v.



dan is het simpel , weerstandeje zener klaar..



grtx , arnold



ps. begrijp nog niet helemaal wat je wil doen trouwens?

pc->k8000->router->aquarium ???

[Snurker]

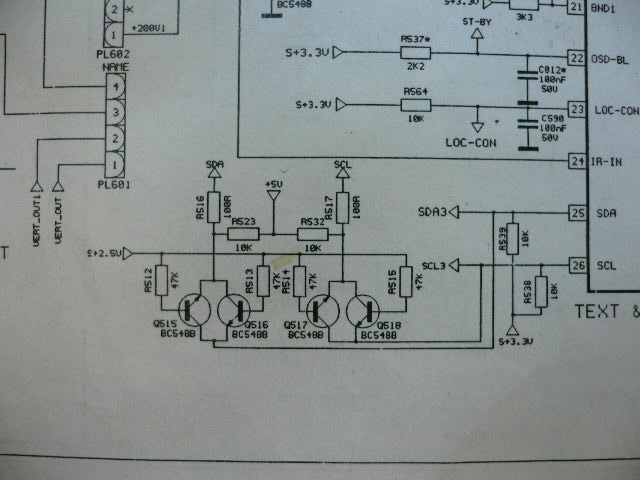

Hier de gebruikte schakeling door JVC in de AV21BT7

van 3,3 naar 5 volt...met een hulpspanning van S 2,5 volt





Snurker

[Snurker]

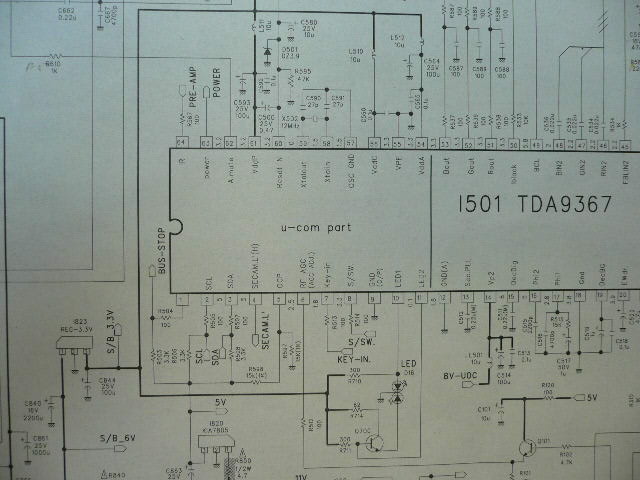

In een ander JVC model AV21BD5 met pullup weerstanden doen ze het wat eenvoudiger

maar dan werkt de processor op 3,3 en het geheugen op 5 volt



[Big fellow]

Zo uit mijn hoofd deed Philips dat met een N-channel fet en 2 weerstanden. Ik had vroeger hier een PDF file die dit beschreef van Philips, maar tegenwoordig is de chip divisie van Philips "NXP" geworden. Ik kan die PDF niet zo snel meer vinden. Maar zoek eens op de NXP site naar "i2c level shifter" en je zou hem moeten kunnen vinden.



Big fellow

[Matchless]

al heel veel info gevonden door het toverwoord i2c level shifter <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Alleen balen dat gisteren me router kapot is gegaan door een oververhitting van een spanningsregelaar. Deze is kapot gegaan omdat het lcd scherm wat meer van die regelaar trok.



Gelukkig kost die sweex niks en ga ik kijken of ik een andere kan halen. Of dat een andere router deze ombouw kan hebben. Ik heb een linksys die ook omgebouwd kan worden maar die heeft geen usb aansluiting die wel nodig is voor een grotere rootfs. En er zijn heel wat meer routers die omgebouwd kunnen worden(sweex,edimax,linksys,asus enz) en die op linux kunnen draaien.



Iig heb ik de tijd om een i2c level shifter te bouwen <img src="/forums/images/graemlins/smile.gif" alt="" />
