wie herkend deze orion tv print (foto)

[Gast]

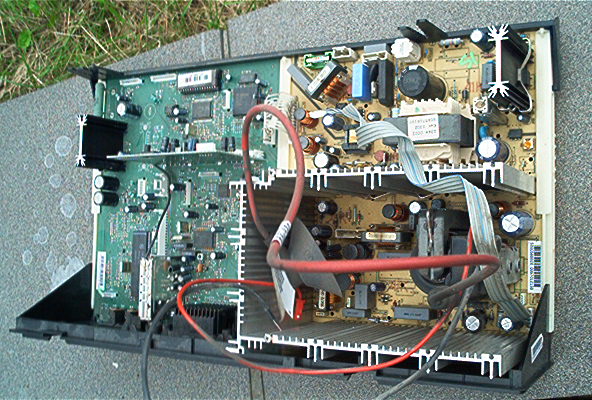

Wie herkend deze orion BVE-TV-28100N print. (zie foto)

Omdat ik geen schema kan vinden van deze tv wou ik graag weten in welke andere tv's deze print nog gebruikt wordt.

Ik heb op CP14 = elko 150µf 385volt geen spanning, moet dus wel een voedingsprobleem zijn denk ik.

[Steve]

controleer de zekering en de netschakelaar als je op deze elco al geen spanning meet,

dit is het 8000 professional chassis

[Gast]

Het was het netsnoer zelf, onderbroken aan de stekker.

nu gaat het rode ledje aan, bij inschakelen wordt dit groen, echter geen hoogspanning.

Heeft iemand eventueel een schema?

[boarder]

Hebt je per toeval geen stekkertje vergeten in te pluggen bij het weer installeren van de print. Afbuiging of dergelijk.

Ik kan me moeilijk voorstellen dat er toevallig 2 fouten gelijk zijn.



Groeten, Boarder

[Gast]

Nee hoor, zou kunnen natuurlijk, maar alles terug goed nagezien, alles zit op zijn plaats. Ik heb ook nog goed gezien of er geen twee dezelfde stekkers opzitten, maar dat is niet het geval.

Dus wel degelijk twee fouten tegelijk.

[PaulCl]

Dit chassis lijkt heel sterk op dat van mijn oude TV en dat was een Orion TV-71200.

Ik heb die ooit gerepareerd met een schema dat ik hier gedownload heb. Jammer genoeg stond die pdf op een harddisk die intussen gecrashed is. Ik kan wel zeggen dat je daar bijna elk schema vindt dat je nodig hebt en de kwaliteit van de 3 die ik er ooit besteld heb was heel goed.

[Steve]

De TV71200 heeft ook het 8000 chassis er in zitten.als je nu een email adres doorgeeft kan ik je het doc sturen
