DVB-T modulator / transmitter zelf maken

[Gast]

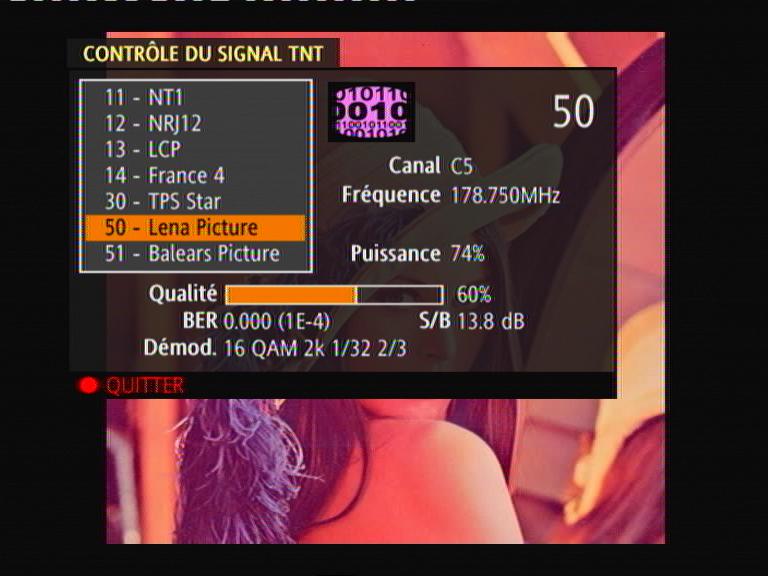

Deze howto staat al enige tijd op mijn forum gelinkt, hoe men met behulp van een linux pc/grafische kaart op VHF K05 2 TEST DVB-T services (2 foto's) kan uitzenden ( parameters: QAM 16, fft=2K, guard=1/32, conv=2/3) naar je DVB-T ontvanger.



Ik heb ditzelf door gebrek aan linuks kenniz (nog <img src="/forums/images/graemlins/tongue.gif" alt="" /> ) niet kunnen uitvoeren, maar enkele andere schijnbaar wel.







Beetje offtopic maar hier staat hoe je mp3's met je monitor kan uitzenden naar de radio <img src="/forums/images/graemlins/shocked.gif" alt="" />



[W3ird_N3rd]

Erg gaaf. Maar ik heb rond zitten zoeken en je kan dus echt alleen maar die 2 testplaatjes uitzenden <img src="/forums/images/graemlins/frown.gif" alt="" />. Als je nou b.v. een kanaal van de satelliet met een DVB-S kaart hiermee over DVB-T uit zou kunnen zenden zou je d'r nog wat nuttigs mee kunnen doen. Of je eigen fotocollectie ofzo. Maar als het bij die 2 testplaatjes blijft weet ik niet of ik hiervoor een kabel in elkaar wil hacken om dit te doen..

[matthew_be_wvl]

Maar als je een afbeeldingsbestand in een MPEG2-stream om kunt zetten en dan uitzenden als DVB-T moet het toch mogelijk zijn om ook rechtstreeks die stream er in te kunnen steken. Al is het er maar één in volle kwaliteit van de satelliet.

Maar er zijn al PCI-kaarten van €1000 dus dat komt nog wel denk ik.

[Gast]

Je zou die maker altijd kunnen mailen voor een andere inhoud ect, hij heeft ook al een tijdje niks meer aan dit project gedaan.

Tzou geinig zijn om dat kabeltje ff in een antenne versterker te drukken in combi met een antenne om te kijken hoe ver het signaal gaat <img src="/forums/images/graemlins/blush.gif" alt="" />

Ik heb dit vorige week ff met een videorecorder analoog gedaan op een 91 el antenne vanaf het garagedak, dan met portable lcd door de buurt rennen, kon de wijk aardig dekken rofl <img src="/forums/images/graemlins/crazy.gif" alt="" />

[W3ird_N3rd]

Citaat:

Maar als je een afbeeldingsbestand in een MPEG2-stream om kunt zetten en dan uitzenden als DVB-T moet het toch mogelijk zijn om ook rechtstreeks die stream er in te kunnen steken. Al is het er maar één in volle kwaliteit van de satelliet.
Maar er zijn al PCI-kaarten van €1000 dus dat komt nog wel denk ik.

Ik weet het niet zeker. Wat hij nu doet is die 2 plaatjes sturen en dan het beeld verversen. Stel dat de refreshrate 60hz is dan zou hij 60x per seconde die 2 plaatjes versturen.

Wil je een constante doorlopende stream met b.v. een satellietzender ofzo, dan zal bij iedere beeldverversing (dus b.v. 60x per seconde) een ander beeld geproduceerd moeten worden en op de videokaart gezet. Of de videokaart dat aankan zou ik niet durven te zeggen, het is me niet helemaal duidelijk op welke resolutie e.d. die draait.. Of een PC-processor dat bij zou kunnen benen zou ik ook niet durven te zeggen.

[EL PIÑO]

Citaat:

Maar als je een afbeeldingsbestand in een MPEG2-stream om kunt zetten en dan uitzenden als DVB-T moet het toch mogelijk zijn om ook rechtstreeks die stream er in te kunnen steken.

Wat er eigenlijk gedaan wordt, is dat er een MPEG2-stream direct op de uitgang van je videokaart wordt gezet, die uitgang heeft een anloge frequentie die door gebruik van harmonischen ongeveer uitkomt op VHF kanaal 5. Een gemiddelde videokaart kan geen 30 beeldjes per seconden versturen op déze manier.

Het is leuk hoor, maar niet echt een DVB-T encoder.

[Gast]

Het is vrij simpel om een komplete DVB-t zender zelf te bouwen.

Google maar eens naar COFDM. Kom je allerlei firma´s tegen die de modulen, printen en de hele rattaplan aanbieden.

Je moet wel verstand van zaken hebben.

[rai]

Maar zijn er nu ook al complete hele simpele voor de consument betaalbare DVB-T modulatoren? Dus vergelijkbaar met wat je voorheen in b.v. een gewone videorecorder als analoge modulator had zitten? Maar dan dat je er een HDMI signaal in kan stoppen en op je DVB-T HD ontvanger er weer uit kan krijgen?

[W3ird_N3rd]

Dat lijkt me ook wel leuk. Een HF-modulator koop je voor 2 tientjes (die zit ook in je VCR ingebouwd), maar voor DVB-T heb ik zoiets nog niet gezien.

[rai]

Een paar tientjes meer heb ik er ook wel voor over. Zeker als je daardoor geen lange DVI/HDMI kabel hoeft te kopen om HDTV door te kunnen sturen. Ik heb dit wel ooit bij een winkel van Circuit City in de USA zo zien werken. Daar werd 1 kanaal door de hele winkel gezonden in HDTV. Gewoon over de coax. Deden TV zaken vroeger ook maar dan analoog. En dat zag er dan weer niet uit.
