[Xsat-410] Geen Signaal op kanalen boven Freq. 11686 H 22000

[Its_Johan]

Gamgra, hou ons op de hoogte, ik moet deze elco's ook na de vakantie vervangen want 1 van mij 2 xsat blokt nu in als ie koud is, dus ook een elco probleem.

Welke elco's moet je precies vervangen? In de handleiding spreekt men alleen over C63 en C50

[Gast]

citaat ...



Citaat:

kheb evt een document voor je met foto's.

pm maar even je email adres.



had je die nog niet Johan, PM maar eve ...

[Gast]

Citaat:

Erik,
Ik heb nog een paar vragen voordat de nieuwe (15 Watt) bout er ingaat;

Eerst een vraag over de-solderen van die Elco's, jij spreekt over het eerst de-solderen aan de onderzijde van de elco, bedoel je hiermee losmaken aan de BASIS van de Elco??
Aande onderzijde van de Print is namelijk geen soldeer zichtbaar die ik in relatie kan brengen met de Elco's.

Wat is een SMD ? daarbij, wat is het voordeel hiervan, het lijkt mij als electronisch leek op een klick-on systeem.

gamgra

DeBeek heeft het heel mooi beschreven, compliment.
Ik bedoelde inderdaad "gebaseerd"op je foto !

Dus eerst het onderste vlakje / rode rondje
en daarna het bovenste.

Kheb info hier niet bij de hand , maar ik dacht alle 3 de kleine elcotjes. Maar het staat allemaal in m'n DOCument !

[gamgra]

Hoi Alle,



UPDATE:

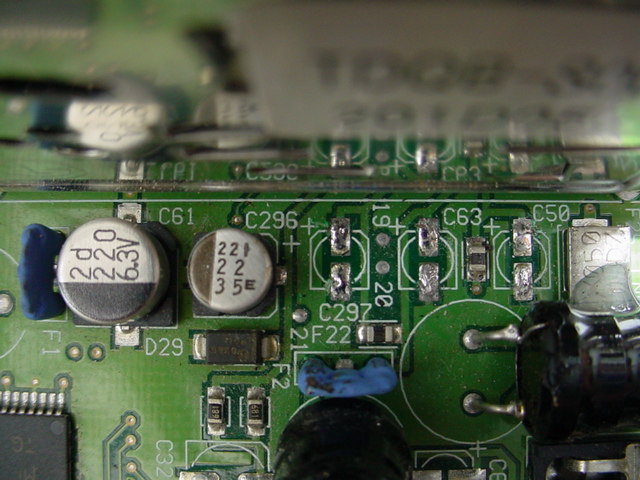

Het verwijderen van de drie mogelijke defecte Elco's C297, C63, C50. is geschied, zie: bijlage.



Het de-solderen is een echte pruts klus, heb een vergrootglas gebruikt en met behulp van een klein schroevendraaiertje de elco's los gepeuterd terwijl ik met de soldeerbout beurtelings elke zijde opwarmde.



Op de Foto zie je ook waar de + zich bevindt, niet onbelangrijk...

Zelf heb ik ooit door onoplettendheid daarmee een problemen gehad, met als resultaat dat de boel met een ferme knal stopte.



Nu wat de onderdelen betreft; zoals @De Beek bij zijn reparatie, ben ook ik van plan om standaard mini elco's te gaan gebruiken, de 22 Uf is geen probleem, maar de 6.3 Volt in combinatie met 22 Uf is voor mij moeilijk te krijgen, zien jullie een probleem indien ik 10 Volt 22Uf gebruik???



@DeBeek, nog bedankt voor de SMD info, ik had geen idee.

Die C322 heb ik nog niet gevonden, die komt later aan de beurt.



gamgra

[Its_Johan]

Ik had het inderdaad over jouw document, maar daar spreek je alleen van het verwisselen van de C63 en C50 als ik het goed begrijp



Vergeet dit bericht maar, Gamgra antwoorde al op hetzelfde moment.

[Its_Johan]

Ik heb hier van de technische dienst een paar 22uF/63V (philips 2222-037-58229) gekregen, volgens hun maakt het voltage niet uit, als het maar hoger dan 6.3v is.....dus

[DeBeek]

Citaat:

@DeBeek, nog bedankt voor de SMD info, ik had geen idee.

Die C322 heb ik nog niet gevonden, die komt later aan de beurt



Geen dank hoor, daar voor zitten we toch op dit Forum !!



C322 zit aan de rechterkant van de print ( aan de voedings kant )



Heb zelf toen alle SMD elco's vervangen door normale Elco's.

Misschien komt dit door de slechte ervaring met SMD elco's in videocamera's

op mijn werk.



Die krengen gingen altijd lekken, Rook erg lekker als je er met de soldeerbout

aankwam ( kattepis lucht ).



Hogere spanning maakt niets uit ( Jehebt wat meer reserve )

Doe dit altijd , 16 Volt vervang ik door 25 Volt, enz.



Wel even laten weten of je XSAT weer goed werkt.

[Gast]

Klopt, maar als je toch gaat kopen

Informeer eens wat "tantaal" elco's kosten, die blijven veel langer stabiel tov gewone elco's.



Zelf sloop ik ze altijd van printen, zo heb ik er altijd wel wat op voorraad.



Mbt voltage: dat is de MINIMALE werkspanning, er is geen maximum, maar meestal wordt de behuizing dan groter.

[DeBeek]

Citaat:

Klopt, maar als je toch gaat kopen
Informeer eens wat "tantaal" elco's kosten, die blijven veel langer stabiel tov gewone elco's.

Zelf sloop ik ze altijd van printen, zo heb ik er altijd wel wat op voorraad.

Mbt voltage: dat is de MINIMALE werkspanning, er is geen maximum, maar meestal wordt de behuizing dan groter.

Tantaal is niet echt nodig ( mag wel, kan geen kwaad )

De XSAT stamt uit een tijd dat er slechte SMD elco's gemaakt werden,
net zoals de SMD in sony camera's uit 1998-2000.

[gamgra]

Allemaal bedankt voor de bijdragen.

Ik heb nu de noodzakelijke informatie om de componenten te bestellen, zal wel een paar dagen tot een week duren voordat ik weer verder kan.



Kan niet wachten om verder te gaan met dit zeer interessant en leerzaam onderwerp.

Kom dus zeker terug om te vertellen of de boel weer naar behoren werkt, zo niet dan gaan we samen de volgende horde nemen.



gamgra

[Gast]

en ik heb weer een mooie foto toe kunnen voegen aan m'n document. altijd weer handig, voor de volgende klant ;-)

[Gast]

Zeg dat kan toch alleen maar met een Xsat. (gelukkig misschien)

En ik heb zelfs nog onderdelen voor een usb aansluiting of een extra digitale audio, maar ik heb geen 410 meer en die usb driver heeft Searching nooit gemaakt denk ik.

[gamgra]

Update;



De decoder werkt weer.

Vandaag zijn de onderdelen bezorgd, ondanks de mooie dag hier, kon ik niet wachten om de decoder onderhanden te nemen.

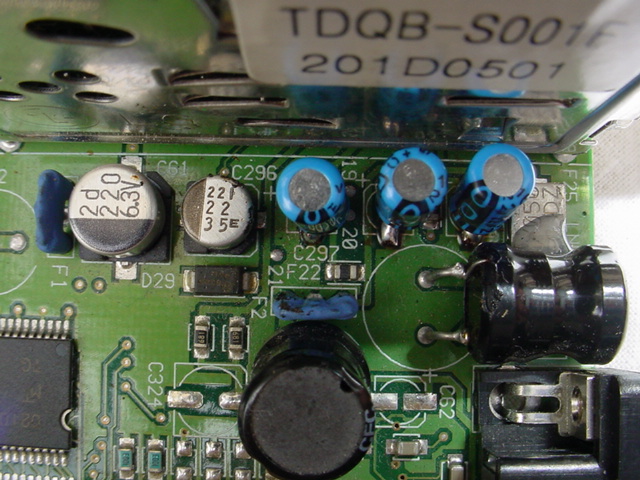

Het resultaat is zoals jullie reeds verwachtten, nu dat de drie defecte SMD's vervangen zijn door drie conventionelen condensators (zie bijlage) is de klus geklaard.



Natuurlijk een bedankje aan, vooral diegene die deze reparatie reeds uitgevoerd hebben en daardoor anderen zoals ik kunnen en vooral willen helpen.



@DeBeek

Wat die C322 betreft:

Heb hem gevonden het is de C332 die jij waarschijnlijk bedoelde.

gamgra

[DeBeek]

Tof. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />.



Doe mij maar een Slagroompunt..



Een Koude Kriek mag ook . <img src="/forums/images/graemlins/grin.gif" alt="" />

[Gast]

Beurk een Kriek, die maken ze aan de overkant van de straat waar ik werk. <img src="/forums/images/graemlins/smile.gif" alt="" />

Ik had niets minder van jou verwacht gamgra, nu ga je nog geen andere decoder kopen. lol
