Led aan op verbreeklus

[Big fellow]

Ja de timer gaat lopen, echter de uitgang wordt actief op het moment dat je de pulsdrukker indrukt. Hij wordt weer inactief nadat de timer afloopt....



Big fellow

[Gast]

Ik denk even hardop.



Volgens mij is dat precies wat ik nodig heb.

Ik kom binnen, deur gaat open, timer wordt actief en overbrugt het alarm.

Als ik de deur dicht doe loopt de timer door.

Binnen die tijd moet ik het systeem uit zetten en de timer stopt. (relais valt weer terug in rust)

Kom ik boven de inlooptijd, dan is er herrie in de tent.



Of klopt dit niet ?

[Big fellow]

Met deze beschrijving kan je inderdaad het schema'tje van Velleman gebruiken.



Big fellow

[Gast]

Bedankt voor je hulp.

Ik ga er mee aan de gang en laat hier weten of het een beetje wil lukken.

[Gast]

Nog wat gevonden rond de 555.





Ga ik proberen.

[Gast]

Getest en het werkt. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



EDIT



Nog niet helemaal zoals het moet.



Probleem is dat als de knop ingedrukt blijft staan (deur dus open blijft)

de timer uitgang hoog blijft.

Of de knop nou een puls geeft of continu ingedrukt is, de timer moet na 20 seconde stoppen en de uitgang weer laag maken.



Hoe los ik dat nou op ? <img src="/forums/images/graemlins/confused.gif" alt="" />

[Big fellow]

Nou, dat is "simpel".

Zet in serie met je schakelaar een condensator. (elko). Verander de 100k weerstand naar een 10-33k, neem een 10uF elko, en zet deze in serie met de schakelaar. Zorg ervoor dat de elko aan een zijde aan de (-) is aangesloten. Zet over de elko een weerstand van een 220-330k.

Wat er gebeurt is het volgende;

In rust toestand is de condensator ontladen (door de weerstand van 220-330k).

De schakelaar sluit. De elko is nog steeds ontladen dus zal de elko aan beide zijdes hetzelfde potentiaal hebben, te weten "0" (-). De timer wordt hierdoor gestart. Als nu de schakelaar dicht blijft, zal de elko langzaam opladen tot de voedingsspanning (niet helemaal waar, want de weerstand over de elko maakt eigenlijk een spanningsdeler... De elko laadt op tot ongeveer 90% van de voedingsspanning). Dit zorgt ervoor dat de timer niet geactiveerd blijft.

Schakelaar opent -> trigger ingang gaat "hoog" dus inactief, elko wordt ontladen door de weerstand over de elko.

Als het nu niet in een keer goed werkt, speel dan met de elko waarde. Maak er 100uF van om te beginnen <img src="/forums/images/graemlins/smile.gif" alt="" /> .



Suc6!



Big fellow

[Gast]

Ja dat werkt.

100uf elco zit er nu tussen.

Heb overgens de 100k laten zitten omdat ik er in de testopstelling erg lastig bij kan met de rokende pook. <img src="/forums/images/graemlins/grin.gif" alt="" />



<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Big fellow]

Wat is nu de volgende stap? <img src="/forums/images/graemlins/smile.gif" alt="" /> Wil je nu ook een code slot zelf bouwen? <img src="/forums/images/graemlins/smile.gif" alt="" />



Big fellow

[Big fellow]

Citaat:

Ja dat werkt.
100uf elco zit er nu tussen.
Heb overgens de 100k laten zitten omdat ik er in de testopstelling erg lastig bij kan met de rokende pook. <img src="/forums/images/graemlins/grin.gif" alt="" />

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Wat je altijd kan doen als je 10x naar beneden moet in waarde van een weerstand is domweg de nieuwe weerstand parallel over de oorspronkelijke weerstand plakken. Reken maar eens uit wat voor een invloed die oorspronkelijke weerstand heeft. (Niet vergeten dat je waarschijnlijk 5% weerstanden gebruikt....)

Big fellow

[Gast]

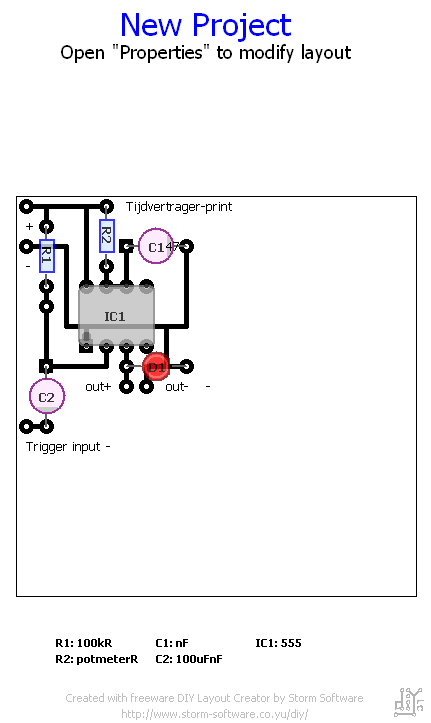

Het printje is ontworpen. <img src="/forums/images/graemlins/smile.gif" alt="" />



[Big fellow]

Zie ik daar nu een led direct op de uitgang zonder voorschakel weerstand?

Dat is vragen om problemen! Die LED gaat gegarandeerd kapot (tenzij je timer IC eerst gaat) als er meer dan 2V op komt te staan!

Zet een weerstand in serie met de LED!

Bereken de weerstand met als gegeven dat de LED maximaal 2V mag hebben (bij rood liever 1.6-1.8V) en een stroom gebruikt van max. 20mA.



Big fellow

[Big fellow]

En ik mis de ontlaad weerstand over de condensator van het trigger circuit........



Big fellow

[Gast]

Mijn fout, er zit in de werkende opstelling wel een weerstand voor de led en over de trigger.

Zal een nieuw printje moeten tekenen.



[Big fellow]

Waarom ga je niet de freeware versie van Eagle gebruiken? Dat is een schema teken/print teken pakket in een. Gratis te downloaden van www.cadsoft.de . Als je dan eerst je schema tekent, en daarna een printje ervan wilt maken, dan kan je niets "vergeten" aangezien het programma dit continue controleert.



Suc6!



Big fellow
