Led aan op verbreeklus

[Gast]

Digitaal lijkt mij het mooiste, zeker omdat ik een display wil gaan aansturen.



Zoals gezegt gaat het om 12 alarmkringen

4 uitgangen voor flitsers en sirenes

1 lichtrelaisuitgang moet hoog/laag kunnen worden (12 volt)

1, liefst 2 codebediendelen.

[Big fellow]

Heb je de 200 euro over voor de compiler? Zo ja, dan even kijken bij microchip (www.wmicrochip.com) welke van de PIC's genoeg I/O's hebben. Voor een display moet je rekenen op 1 8 bits poort extra, dus dan kom jij snel geteld op 26 I/O's uit. (Zonder eventuele multiplexing) Als je gaat multiplexen dan kan je klaar zijn met iets van 12-14 I/O's. (Immers je kan een 8 bits poort 4x gebruiken door er een 2 bits adresering op los te laten, en je hebt een enable en een R/W signaal minimaal nodig. Het adreseren kan je heel eenvoudig doen met een 2 -> 4 decoder. Is een standaard IC'tje.)



Wil je het gemakkelijk doen dan kom je uit op een 40 pins PIC, met de compiler van 200 euro. Wil je het moeilijker doen en wat minder uitgeven, dan kom je uit op een basic stamp van een 50 euro ofzo. Maar dan wordt het programeren wel wat lastiger.



Big fellow

[Gast]

200 euro voor een zelfbouw ding vind ik te gek.

Ik koop voor minder een compleet alarmsysteem, dus dat is geen optie.



Ik speel voorlopig wel verder met analoog spul om wat kennis op te doen voor een leuk prijsje.

[arnoldl]

pronton+ kan je een demoversie van downloaden....



tot max 50 regels code...

of je het daarmee red????



ik heb de voledige , dus kan wel een langer bestand compileren voor je.

maar 100x testen gaat dan niet lukken.



grtx arnold

[Gast]

Met 50 regels code gaat het zeker niet lukken.

Dus speel ik voorlopig even analoog verder, is ook leuk.

Digitaal is natuurlijk mooier, maar dan kom ik boven een prijs uit van een commercieel / prof systeem.

Dat is niet de bedoeling.

[Gast]

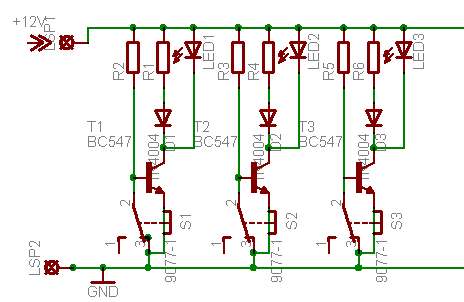

Weet iemand of onderstaand plaatje gaat werken zonder elkaar te beinvloeden ?



Elke verbreker heeft een eigen led, die aan gaat bij verbreken.

Kan dit zo, of gaan nu ale led's aan of uit bij een random gekozen schakelaar ?



[Big fellow]

Ruud,



Je LED zou uitroken op het moment dat je de schakelaar over zet....

Zet de LED in de plaats van de diode, en laat de diode weg. Neem als waarde voor de weerstand ongeveer 560 ohm om uitroken te voorkomen...



Iedere LED werkt dan wel afzonderlijk...

Nu nog interfacen naar de rest van de schakeling <img src="/forums/images/graemlins/wink.gif" alt="" />



Big fellow

[Gast]

Tnx !

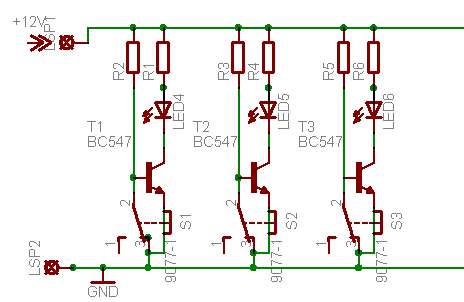

Zo dus ?



[Big fellow]

Ja <img src="/forums/images/graemlins/smile.gif" alt="" /> .

[Gast]

Citaat:

Ja <img src="/forums/images/graemlins/smile.gif" alt="" /> .

Ik val je nog even lastig via je email. ..... <img src="/forums/images/graemlins/blush.gif" alt="" />

[Beobuddy]

Is er de mogelijkheid om de punten 1 van de schakelaar te gebruiken?



In dat geval zou ik de die punten 1 aan massa hangen en een PNP 557 transistor gebruiken en de punten 3 niet gebruiken.

Dit heeft als voordeel dat er pas stromen gaan lopen wanneer de schakelaars ingedrukt worden.

Het nadeel van deze opzet met de BC547 vind ik, is dat er in "rust" toch een stroom loopt door R2, R3 en R5.

[Gast]

De schakelaars zijn in rust gesloten.

[Gast]

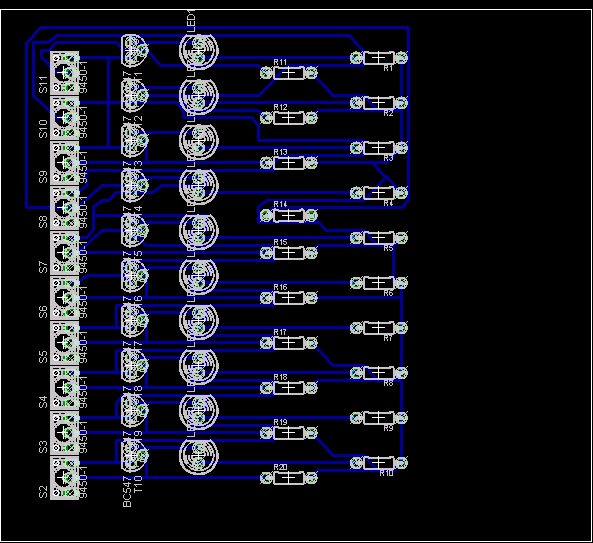

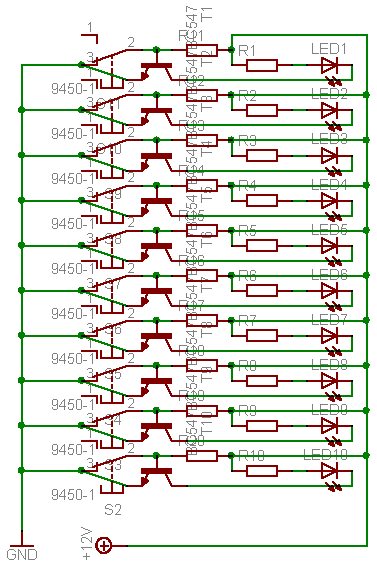

Even wat plaatjes voor de geinteresseerden onder ons.



[Gast]

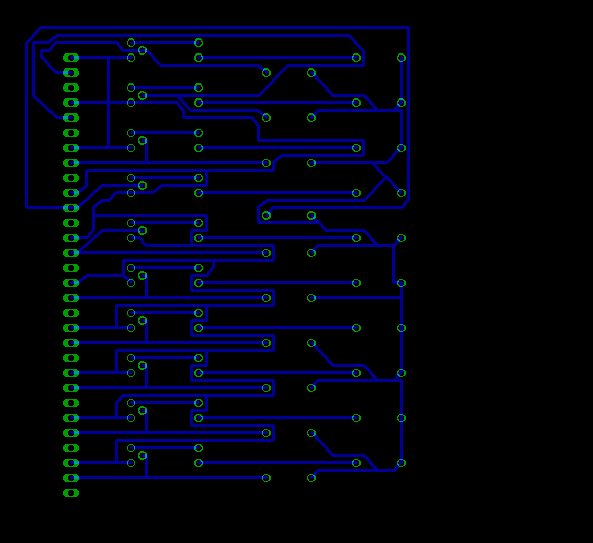

En de printsporen (componentzijde)



[Gast]

Gaatjes....
