plaatsen (12V) koelertje (van oude processor) in PVR5020??

[Gast]

Hoi,



Ik zag op één van de foto's op dit forum dat iemand een fan op de achterkant van de 5020 heeft gemonteerd.

Hoe kan ik die voedingskabel (ik ben een volstrekte leek op dit gebied) op de 5020 aansluiten?



Alvast dank.

[Gerard 76]

Hoi,ik heb van de week ook een fan in mijn Dreambox gezet.

De stroom (in mijn geval 5 volt,da's genoeg)

haal ik bij de HDD stekker weg.

Daar kun je kiezen tussen 12 of 5 volt.

Staat op de print bij de stekker.



Denk dat dat bij de 5020 ook wel zo is.

[Gast]

bedankt voor je reactie.



Kun je iets specifieker zijn? Hoe haal je het daar weg? Heb ik een stekkertje o.i.d. nodig?



Grt,



Ed

[Gast]

Je hebt toch een nieuwe voeding besteld ?

Dan heb je die ventilator ook niet nodig.

Geeft alleen maar extra lawaai en belasting.

[Gerard 76]

Aan zo'n fan zitten meen ik,bij mij tenminste 4 kabeltjes.

2 Daarvan heb je nodig (plus/min)

De HDD van je 5020 heeft 4 kabels in de stekker.



Bij mijn DM is het zo :

V.L.N.R. : 12 volt/GND/GND/5 volt

kleuren V.L.N.R. : Geel/Zwart/Zwart/Rood



Je doet dus de 2 kabels van de fan bij de 2 meest rechtse

kabels op de stekker van de HDD.



@ Pacman,op 5 volt geeft die fan absoluut geen herrie,bijna onhoorbaar <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Hieronder kun je de stekkers van de HDD van een DM 7025 zien zitten.

Het is trouwens een foto van internet...



[Gast]

Citaat:

Je hebt toch een nieuwe voeding besteld ?
Dan heb je die ventilator ook niet nodig.
Geeft alleen maar extra lawaai en belasting.

Ja, de nieuwe voeding komt snel hoop ik :>

Dus het heeft geen zin, om evt over 2 jaar aankomende probleen, met wat extra koeleing te voorkomen ?

[DRG]

mocht je niet genoeg lucht verplaatsen kan je ook de fan op 7 volt laten lopen.



dit kan je doen door de + ( rood ) van de fan aan de 12 volt ( geel ) te hangen en de - ( zwart ) aan de 5 volt ( rood ) aan te sluiten.



verschil is 7 volt , loopt de fan iets harder maar in de setup is hij hier stil.

let op dat je een lichte fan aansluit ( 0.25 A of minder )

[Gast]

Nee hoor, ik draai al jaren zonder extra koeling.

Tuner is nog nooit stuk geweest en ik ben toch echt wel 1 van de eerste 5020 gebruikers.

[RobbieT]

Naar mijn idee zitten er 2 problemen in de Echostar voeding:



- De elco's zijn van slechte kwaliteit

- Alle componenten die op koellichamen gemonteerd zitten (spanningsregelaars, etc), zitten zonder koelpasta erop geschroefd waardoor de warmteoverdracht erg slecht is.

[Bas v/d Post]

Goedemorgen iedereen met een warmte/voeding probleem van de PVR-5020



Na vele berichten/topics gelezen te hebben van iedereen met dezelfde problemen die mijn echostar PVR-5020, heb ik besloten om het apparaat is uitelkaar te halen en 2 fans te monteren.

Ten eerste heb ik een oude 50mm processor fan van mijn werk gepakt, om deze aan de achterkant van de kast en de voeding te plaatsen, hier heb ik een gat van 50mm moeten zagen.

Ten tweede had ik nog een gloednieuwe muisstille 80mm casefan liggen en deze heb ik aan de onderkant van de deksel voor de voeding geplaatst met van die rubberen pluggen.

Om deze aantesluiten heb ik een 2x PC 4pins molex naar 3pins fan molex splitterkabeltje aangesloten op de 4pins molex voeding van de harde schijf.

De fans zijn aangesloten op de 12 volt kabel.



Ik wilde iedereen niet onthouden van de operatie, want het resultaat is subliem!!!

De PVR-5020 wordt gewoon niet heet meer! EN MIJN VOEDING DOET HET WEER GOED!!!

Ik kan gewoon weer normaal opstarten, uitschakelen, standby, alles werkt weer normaal.

Voor de zekerheid heb ik toch nog een nieuwe voeding besteld.



Er komt nog een update, want ik wil de 50mm fan aansluiten op een volt/rpm regelaar van een oude Zalman processor koeler, die ik nog heb liggen, zodat ik ook het geluidsniveau/volt/rpm kan regelen, want die 50mm fan maakt op 12 volt volle toeren en dat hoor je wel!



Ik krijg de foto's niet in mijn bericht geplaatst, dus hierbij de link naar de foto's

http://home.planet.nl/~vand6138/photo.htm

[Gast]

Hoi,

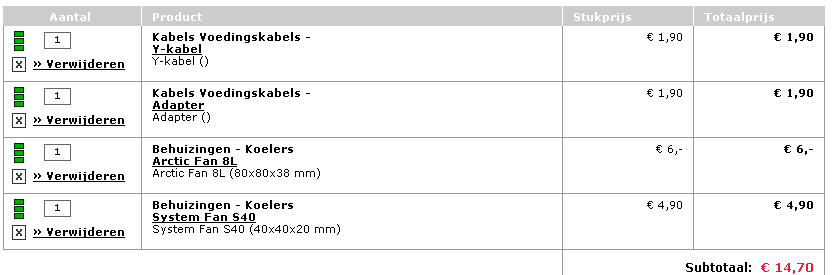

Kan ik ongestraft 2 koelers aansluiten op de 12V HD kabel:

Zie foto

[Bas v/d Post]

Tot nu toe (hij draaid nu 2 dagen 24 uur per dag) probleemloos. De hele kast wordt gewoon niet warm meer.

Ik heb de fans nu aangesloten op de 12 volt aansluiting (gele kabel van de hd molex) Je kan ze ook op de 5 volt (rode kabel) aansluiting aansluiten door de pinnetjes in de molex-stekker van de adapter te verwisslen, of zoals ik het ga doen, een Zalman fanregelaar tussen aansluiten (Dus op de 12 volt kabel).

Voordat ik ja zeg op je vraag, het is natuurlijk wel op eigen risico! Maar tot nu toe geen problemen bij mij, alleen verbeteringen.



Succes! en laat het even weten, ben benieuwd hoe het bij jou uitpakt!

[Gast]

Citaat:

Tot nu toe (hij draaid nu 2 dagen 24 uur per dag) probleemloos. De hele kast wordt gewoon niet warm meer.
Ik heb de fans nu aangesloten op de 12 volt aansluiting (gele kabel van de hd molex) Je kan ze ook op de 5 volt (rode kabel) aansluiting aansluiten door de pinnetjes in de molex-stekker van de adapter te verwisslen, of zoals ik het ga doen, een Zalman fanregelaar tussen aansluiten (Dus op de 12 volt kabel).
Voordat ik ja zeg op je vraag, het is natuurlijk wel op eigen risico! Maar tot nu toe geen problemen bij mij, alleen verbeteringen.

Succes! en laat het even weten, ben benieuwd hoe het bij jou uitpakt!

Ik snap het niet helemaal. heb je niet gewoon een verloopstekker van 4pin naar 2x 3pin gebruikt?
Als je dat gebruikt draaien die fans toch op 12v?

[Bas v/d Post]

ik heb 2 keer een 4pin naar 3pin gebruikt

http://www.startshop.co.jp/silentpc/cable01.jpg

en die gewoon elkaar geklikt en dat weer op de kabel van HD geklikt
