1 Decoder; 5 LNB's: Hoe te koppelen via Diseqc?

[SalimRMAF]

Hallo.



Ik heb 1 Decoder, en 5 LNB's. We weten allemaal dat er genoeg Diseqc switches zijn met 4-1. Maar ik heb er dus eentje nodig waar je meer LNB's kan op aansluiten.



Ik vraag me af hoe Wavefrontiers-bezitters dit doen.



Ik wil dus een simpele oplossing.



Ik heb wel een Diseqc 8/1 gevonden, maar die vind ik te duur/groot/sloom?





Volgens mij werkt een normale 4/1 switch veel beter. Want hoe moet ik de LNB's instellen op de receiver?



Mijn receiver heeft de volgende opties:



LNB1,2,3,4.

0/12V On/off

Diseqc 1.1 + 1,2 / Usals.

22Khz on/off.



Op verschillende sites zie ik dat ik 2X 1-4 DIseqc switches nodig heb, i.c.m. een 0-12 V switch.



Wie kan me helpen. <img src="/forums/images/graemlins/confused.gif" alt="" />

[Gast]

Als je ontvanger het ondersteungt een 1.1 met vier ingangen en achter één van deze vier ingangen een 1.0 met twee ingangen?

[SalimRMAF]

Ok, en hoe moet ik dat dan instellen in de receiver? Dit is dus wat jullie noemen uncommited?



Kan ik niet gewoon een 0/12 switch ertussen zetten?

[cookie monster]

Ik gebruik die 8/1 switch momenteel , werkt zeer goed !!

Is in mijn ogen ALTIJD beter dan een 4/1 disecq + zo'n 12V switch

om 1 ingang te splitsen , zeker weten !!

Geeft ietsjes verlies , daar je nog eens splitst !!



Op de Maxplus 2100+ met m'n 8 LNB's op de WF55:

[color:"darkred"]LNB1 committed 1 Uncommitted 1

LNB2 committed 2 Uncommitted 1

LNB3 committed 3 Uncommitted 1

LNB4 committed 4 Uncommitted 1

LNB5 committed 1 Uncommitted 2[/color]

LNB6 committed 2 Uncommitted 2

LNB7 committed 3 Uncommitted 2

LNB8 committed 4 Uncommitted 2



of



INP1 committed A (1) uncommitted A (1)

INP2 committed B (2) uncommitted A (1)

INP3 committed C (3) uncommitted A (1)

INP4 committed D (4) uncommitted A (1)

INP5 committed A (1) uncommitted B (2)

INP6 committed B (2) uncommitted B (2)

INP7 committed C (3) uncommitted B (2)

INP8 committed D (4) uncommitted B (2)



of



LNB1 A/A Uncommitted 1

LNB2 A/B Uncommitted 1

LNB3 B/A Uncommitted 1

LNB4 B/B Uncommitted 1

LNB5 A/A Uncommitted 2

LNB6 A/B Uncommitted 2

LNB7 B/A Uncommitted 2

LNB8 B/B Uncommitted 2

[SalimRMAF]

Oow nee!, ik heb verkeerd gekeken. Mijn decoder heeft geen Diseqc 1.1.



Alleen maar 1.2 , 1.3 en Usals...



Dus het makkelijkst is nu om de 8/1 Switch te kopen. Gaat die ook werken?



Hoe moet ik de settings veranderen op mijn STB dan? 2 Sats dezelfde DiseqC geven?



Dus bv:



Astra1: A

Astra2: A

Astra3: B

HB: C

NLST: D?

[fwiarda]

Die EMP-Centauri 8/1 switch lijkt verdomd veel op de Vantage 8/1 switch. Ik vermoed dat er de zelfde elektronica in zit.



Het is mij nooit gelukt die Vantage 8/1 goed werkend te krijgen op de Dreambox 7025, terwijl hij wel op de Dreambox 500 werkte. Anderen hebben ook problemen met deze switch gerapporteerd.



Ik heb hem uiteindelijk vervangen door een Spaun SAR 411F 4/1 commited switch plus een Spaun SUR 420F 4/1 uncommited switch. Deze combinatie werkte direct zonder problemen.



Zie ook http://www.sat4all.com/forums/showflat.p...rue#Post1350564



M.v.g., Frits

[SalimRMAF]

Waarom gaat diseqc gewoon niet tot de letter Z ipv D, dan konden we 26 lnb's koppelen. Zonder gedoe!

[fwiarda]

Citaat:

Waarom gaat diseqc gewoon niet tot de letter Z ipv D, dan konden we 26 lnb's koppelen. Zonder gedoe!

Met A t/m D wordt eigenlijk bedoeld A/A, A/B, B/A en B/B. Een Diseqc 1.0 switch (commited switch) bevat twee schakelaars die in stand A of B kunnen staan. Diseqc 1.0 definieert daarvoor twee schakelsignalen.

Een uncommited (Diseqc 1.1) switch kan maximaal 4 schakelaars (met twee standen) bevatten. Hiervoor definieert Diseqc 1.1 nog 4 extra schakelsignalen.

Met 2+4 schakelsignalen kunnen dus 2^6 = 64 LNBs worden aangestuurd.

Het is allemaal inderdaad een beetje verwarrend, aangezien niet alle apparatuur de zelfde terminologie gebruikt. Die 8/1 switches zijn een commited en een uncommited switch in een doos.

M.v.g., Frits

[SalimRMAF]

Aah. Maar mijn decoder heeft alleen dsq 1.2 en 1.3, gaat de 2e switch dan werken of niet?

[fwiarda]

Van mijn ontvanger, de Dreambox 7025, staat aangegeven dat hij Diseqc 1.0/1.2 ondersteund. Hij blijkt echter de 1.1 ook te ondersteunen.



Misschien heb je bij jouw ontvanger ook geluk.



Van die 8/1 switches wordt ook wel gezegd dat ze een motor emuleren (dus Diseqc 1.2 ondersteunen). Ik heb echter slechte ervaring met zo'n ding.



M.v.g., Frits

[Optimist]

Frits,



Je hebt helemaal gelijk. De EMP-Centauri switches ondersteunen ook Diseqc 1.2, en gebruiken het 'Goto nn' commando om de juiste poort te selecteren. Elke Diseqc 1.2 compatible receiver en dus ook de Dreamboxen kunnen hiermee omgaan.



Optimist

[SalimRMAF]

En hoe zit het nou met de 0/12 V switch?



Dus: Decoder-----------0/12V Switch-------Diseq 4/1 Switch X2.



Waar dient die eigenlijk voor? Ik heb er helemaal geen info over kunnen vinden op het internet.

[fwiarda]

Als je in je LNB configuratie 12V aan/uit kan selecteren kan je er natuurlijk een relais mee aansturen. Google maar eens op lnb + 12v + relais. Dit betekent wel een extra draad naar je schotel.



Ik denk dat zo'n 8/1 switch de mooiste oplossing is. Zoals eerder gezegd, heb ik de Vantage 8/1 nooit op de Dreambox 7025 aan het werk gekregen, terwijl hij het wel deed op de Dreambox 500.



M.v.g., Frits

[SalimRMAF]

Ik denk dat ik gewoon een 0/12V switch ga gebruiken i.c.m 2 Diseqc switches. Dat lijkt mij het beste, en goedkoopste.



Ik koop dan alles van het merk Spaun. Dan heb je toch wel de beste kwaliteit.

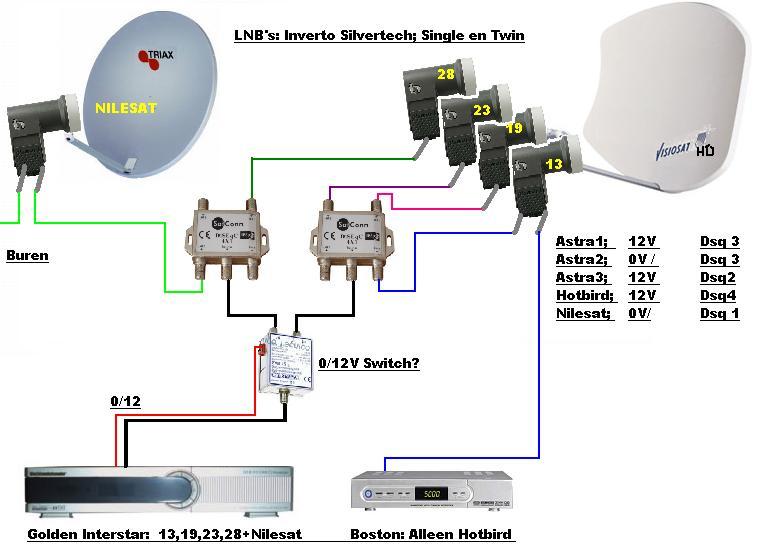

Alles volgens de bijlage.

[fwiarda]

Citaat:

Ik denk dat ik gewoon een 0/12V switch ga gebruiken i.c.m 2 Diseqc switches.

Check van te voren wel even met een voltmeter of deze uitgang inderdaad wordt geschakelt bij het schakelen van de ene LNB naar de andere.

M.v.g., Frits
