Universele LNB om bouwen naar een flens LNB ??

[pandit]

Hallo



Is het mogelijk om een universele LNB om te bouwen naar een flens LNB. Dit omdat flens LNB's erg slecht verkrijgbaar zijn en ook nog eens errug duur zijn, en ik ook geen response heb gehad op mijn advertentie in "Gevraagd" . Ik dacht er aan een Universele LNB te slachten (plastig cover eraf halen), de feedhoorn er af te zagen en zelf een flens (flange) maken erop te monteren.



Het is voor een testsituatie (zie topic http://www.sat4all.com/forums/showflat.p...;page=1#870334)



mechanisch zie ik geen problemen, Ik vraag me af of het technisch zo mag ?



Afhankelijk van de uitslag van deze test wil ik besluiten om een state of the art flensLNB aan te schaffen of de LNB ophanging aan te passen voor een universele LNB

[trust]

Ik heb er al verschillende omgebouwd , inderdaad het kunststof eraf en de hals doorzagen (feedhoorn omlaag houden bij dit klusje).

Zaag hem eerst vlak achter de feedhoorn af , misschien past hij direkt in de feedhoorn van de greg (dus dat org. flensdeel niet monteren)

Ik ben in de gelukkige omstandigheid van een draaibank op mijn werk waarmee ik de hals pas kan draaien .

[pandit]

Hi Trust, Bedankt voor je antwoord. Ik dacht wel dat jij zou reageren. Ik heb zojuist van een oude Grundig LNB met een pijpensnjder de feedhoorn afgehaald en de braampjes weggehaald. Helaas is de diameter van mijn feedhoorn bij de flens nagenoeg gelijk aan die van de lnb, nl 17,2 en 17,4 mm, dus in elkaar schuiven zal niet lukken, Ik ga van een aluminium een flens maken. Het volgende probleem zal dan zijn hoe ik die op de LNB monteer, Lijmen (welke lijm) of kitten (welke kit). Het is zoals ik schreef voor een testsituatie.

Ik heb van de gevolgde acties foto's gemaakt die ik bij een volgend bericht zal plaatsen.

[Mojo]

Citaat:

Helaas is de diameter van mijn feedhoorn bij de flens nagenoeg gelijk aan die van de lnb, nl 17,2 en 17,4 mm,





Misschien dat een sok een oplossing biedt.

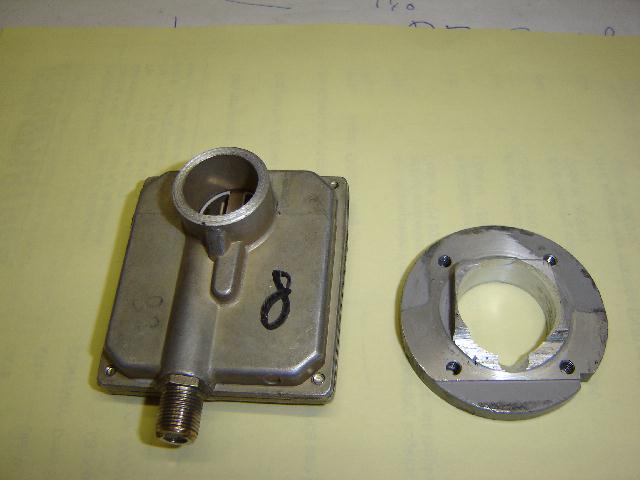

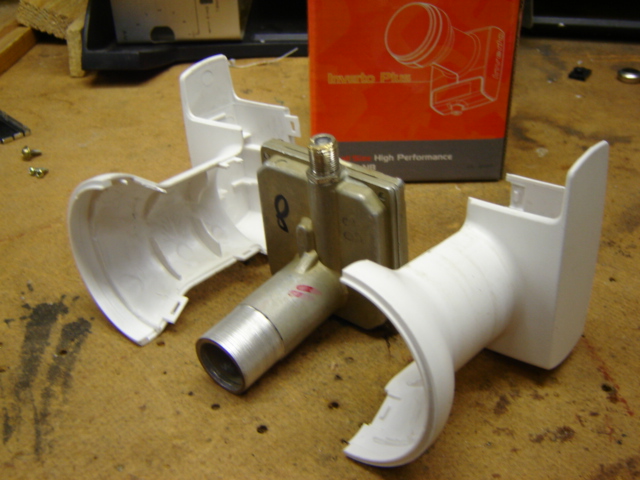

Heb ook van een invacom de feedhoorn afgezaagd. Trust heeft daarvoor een flens gemaakt die over de hals van de lnb past. Deze werkt perfect op de gregorian.



Ziet er zo uit.





[pandit]

Ten eerste bedankt voor je antwoord en de foto's, zeer verhelderend. Ik dacht ook aan een sok, maar ik mis het gereedschap :-(, ik moet het doen met een kolomboormachine en vijlen etc en een hoop handigheid . Misschien zie ik iets passend in een bouwmarkt. Anders maak ik alleen de flens van 4 mm dik aluminium die ik strak om de afgezaagde lnb schuif. het is maar voor een test...

[trust]

Goed plan , lekker strak erop met een beetje siliconenkit ertussen .

Ik gebruik meestal een gedeelte van een oude feedhoorn .

[pandit]

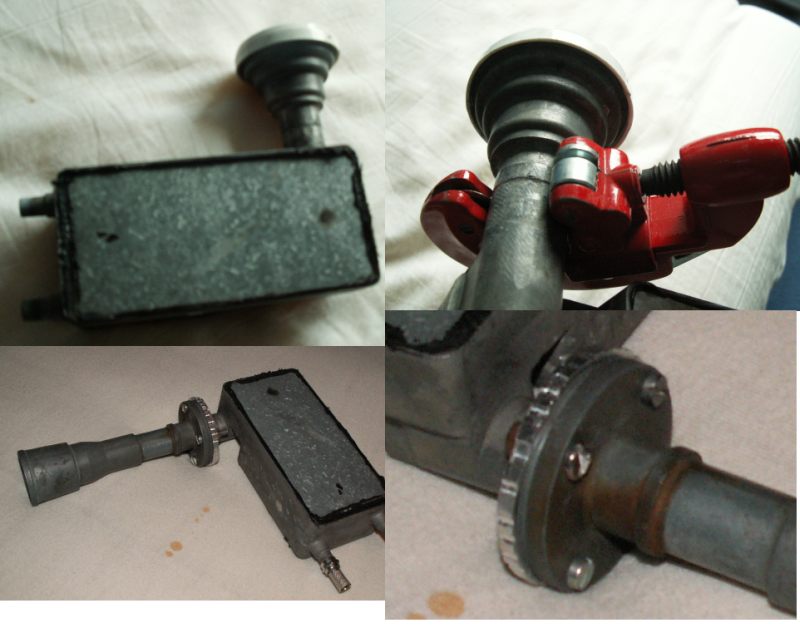

Vanavond aan de slag gegaan, Ik had geen stevig stuk aluminium, wel een oude Connor harde schijf die van dik aluminium (4 mm) was gemaakt, Ik heb deze geslacht en een flens op uitgetekend. Daar ik niet over veel gereedschap beschik heb ik door allemaal gaatjes naast elkaar te boren en later de zaak bij de vijlen de flens kunnen maken... De (Grundig) LNB heb ik zoals ik schreef ook uitgekleed en met een pijpensnijder heb ik de feedhoorn er afgesneden. De flens gaat stijf over de lnb schacht en zit stevig genoeg om in ieder geval te testen. Morgen - als de weergoden meewerken - ga ik weer verder stoeien. ik zal mijn ervaringen in het andere topic vermelden, Van het geheel heb ik een collage gemaakt, zie bijlage



[swartbroek]

Zo een zwarte philips LNB met een hals van 23 mm kun je zo afzagen en vlak vijlen.

In de body zit al de groef waarin een "O" kan voor de afdichting moet je alleen nog 4 gaatjes boren en tappen, in de body zitten aan de binnenkant al verdikkingen.

Als je het aandurft deze LNB is ook met een hamer en beitel open te slaan.



Groet Jan.

[Coliseo]

Citaat:

Citaat:

......en later de zaak bij te vijlen de flens kunnen maken...

Knap hoor dan kun je geld verdienen <img src="/forums/images/graemlins/grin.gif" alt="" />

<img src="/forums/images/graemlins/confused.gif" alt="" />


Van Dale schrijft hetvolgende :

bij·vij·len (ov.ww.)
1 door vijlen afwerken
2 op ondergeschikte punten verbeteren => bijschaven

[Coliseo]

http://www.vandale.nl/opzoeken/woordenboek/?zoekwoord=bijschaven



http://www.vandale.nl/opzoeken/woordenboek/?zoekwoord=bijvijlen



Let wel : vandale. NL

<img src="/forums/images/graemlins/wink.gif" alt="" />

[gamgra]

Sjaak toch... <img src="/forums/images/graemlins/confused.gif" alt="" />



gamgra

[pandit]

Allemaal bedankt voor de sugesties, maar helaas. Ik heb de lnb/feedhoorn vandaag op de schotel (120cm) gemonteerd en goed uigericht, maar alleen op de sterke satelieten (hotbird\astra etc) kreeg ik beeld, en geeneens op alle kanalen :-(. Mogelijk komt dit omdat de feedhoorn origineel van een 11Ghz installatie is geweest en de KU band vergroot is naar 12 Ghz, Ik herinnerde me dat ik in het verleden ook problemen had met de franse TELECOM sateliet die ook op 12 Ghz opereerde, bepaalde kanalen kreeg ik niet.

Ik heb nu een universele LNB met kunst en vliegwerk (plakband, kauwgum en touw :-) ) op de LNB stang gezet, veel te dicht op de schotel, toch kreeg ik hiermee veel betere resultaten. Op Badr (Arabsat 26east) heb ik alle kanalen op een behoorlijke sterkte.Ik ben nu een andere LNB stang aan het maken voor een universele LNB , waarij de LNB wel goed in het brandbunt van de schotel zit. De volgende stap is de aanschaf van een betere LNB (MTI\Smart) dan zou het allemaal goed moeten komen.
