Gast Geplaatst: 4 september 2007 Geplaatst: 4 september 2007 In een schema staat --- / /\ -- Slechte asci ;-) een driehoekje dus met een schuin streepje naar een liggend streepje er bovenop dus. Er staat 5V6 bij en heet D1 in het schema. Hoe heet dit in het NL en Engels ?
boarder Geplaatst: 4 september 2007 Geplaatst: 4 september 2007 zenerdiode is het juiste woord, is een diode die gebruikt wordt om een spanning te stabiliseren in dit geval 5.6Volt.
Gast Geplaatst: 4 september 2007 Geplaatst: 4 september 2007 Citaat: zenerdiode is het juiste woord, is een diode die gebruikt wordt om een spanning te stabiliseren in dit geval 5.6Volt. Ok, bedankt voor de extra info. Kan het zijn dat er meerdere symbolen voor zijn ? Kan hem n.l. niet vinden in mijn PCB programma. Wel iets met /-/ als dakje
Gast Geplaatst: 4 september 2007 Geplaatst: 4 september 2007 Citaat: zenerdiode is het juiste woord, Klopt, dit was een type fout van mij.

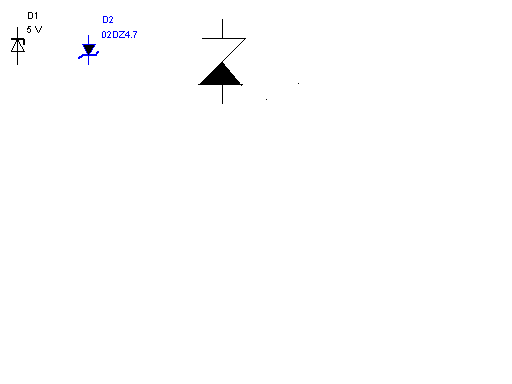

boarder Geplaatst: 4 september 2007 Geplaatst: 4 september 2007 in de bijlage enkele symbolen uit mijn tekenpakket (multisim) de rechtse is een europese zener, de middelste een amerikaanse... en de linkse een zener zoals ze vroeger vaak getekend werden. Vertrekkende van de letter 'z'
Gast Geplaatst: 4 september 2007 Geplaatst: 4 september 2007 Ik bedoel dus D2 in het midden van je bijlage. Dat is dus ook het Zenerdiode symbool ? Die heb ik wel gevonden in Eagle PCB editor.
DeBeek Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Dat symbool is een zener. een thyristor ziet er zo uit.
Big fellow Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Citaat: Dat is volgengs mij een Thyristor symbool <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> En een zener is eigenlijk een serie schakeling van meerdere silicium diodes met een drempel van 0.6-0.7 volt daarom is de zenerspanning vaak geen rond getal <img src="/forums/images/graemlins/smile.gif" alt="" /> WAT!? Sjaak, als je niet weet hoe iets in elkaar zit/werkt/is opgebouwd, geef dan geen antwoord..... (Een erg simpele vraag naar aanleiding van jouw uitleg/reply; Waarom kan een zenerdiode in beide richtingen stroom doorlaten?) Hier twee referenties; Een erg beknopte Nederlandse versie:http://nl.wikipedia.org/wiki/Zener_diode Een uitgebreide Engelstalige versie:http://en.wikipedia.org/wiki/Zener_diode Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Gast Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Het probleem is dat @Sjaak(k) ook niet veel waarde hecht aan wikipedia hier een citaat van hem, Citaat: Aan Wikipedia hecht ik ook niet zoveel waarde, juist deze week was er een onderzoek, dat Wikipedia niet zo wetenschappelijk is dan altijd gedacht wordt <img src="/forums/images/graemlins/blush.gif" alt="" /> Veel van die zgn stellingen en feiten zijn veelal ingegeven door bedrijven of instanties om een vorm van waarheid te creeren Bron is dit bericht.
Big fellow Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Ach, dat moet hij zelf weten. Hij kan misschien dan in dit geval eens de documentatie induiken van fabrikanten... (Of is dat ook niet te vertrouwen?) Of, als hij ze nog heeft, schoolboeken. Ik kan mij niet zo snel herinneren of de zener diode ook voorbij komt in de Veron boeken, maar dat kan natuurlijk ook nog een bron van informatie wezen voor Sjaak(k).... Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
wammeswaggel Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Toch heeft Sjaak(k) wel een beetje gelijk: zehners voor een laag voltage bestaan uit gewone diodes. Die moet je ook andersom aansluiten. Mvg, wammes. Ik lees veel dus ik hoef niet veel te posten.
Big fellow Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Citaat: Toch heeft Sjaak(k) wel een beetje gelijk: zehners voor een laag voltage bestaan uit gewone diodes. Die moet je ook andersom aansluiten. Van die "zener diodes" heb ik nog nooit gehoord... Kan je mij een linkje sturen, desnoods via PM als het commercieel is? Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Big fellow Geplaatst: 5 september 2007 Geplaatst: 5 september 2007 Citaat: Citaat: WAT!? Sjaak, als je niet weet hoe iets in elkaar zit/werkt/is opgebouwd, geef dan geen antwoord..... Nou nou heren wat heb ik nu weer misdaan <img src="/forums/images/graemlins/mad.gif" alt="" /> Wat je hebt misdaan is iemand misinformeren (naar mijn mening). Dan kan je nog zo <img src="/forums/images/graemlins/mad.gif" alt="" /> worden als je wilt, maar dat blijft mijn mening. Citaat: Is het soms niet zo wat ik vertelde over zenerdiodes. Als een zener diode kapot gaat piepen er vaak enkele diodes uit in de zener, en op het laatst blijft er nog één diode over en dan heb je nagenoeg sluiting <img src="/forums/images/graemlins/tongue.gif" alt="" /> Dat ben ik dus niet met je eens. Een zener is een PN overgang welke zwaarder gedoteerd is. Dus niets met meerdere overgangen in serie. Want leg mij anders eens uit hoe het kan dat een zener in doorlaat richting zich gedraagt als een "normale" diode? Citaat: Citaat: Dat is volgengs mij (even goed lezen Albert) een Thyristor symbool Daar reageer ik dus ook maar even op, als je het niet zeker weet, zeg dan niets. Want je kan alleen maar andere mensen op het verkeerde been zetten! Citaat: Als ik even niet zo gauw een symbool weet, twijfel je dan verder aan mijn uitleg over zeners <img src="/forums/images/graemlins/shocked.gif" alt="" /> Ji cteerd ook alleen maar uit Wikipedia, maar een eigen verhaal heb je op dit punt ook niet Sjaak(k); IK ben degene die citeerde uit de wikipedia. Dat deed ik om te voorkomen dat er een "welles - nietes" situatie zou ontstaan. Echter hetgeen wat ik probeerde te vermijden heb je toch gecreeerd. Ik zie trouwens ook het nut niet in van een eigen verhaaltje schrijven terwijl ik met een simpele referentie het verhaal kan "vertellen". Het niet vertellen in "eigen woorden" wil helemaal niets zeggen of iemand het wel of niet weet/begrijpt! Citaat: @Aart en Big Fellow, ik probeer vraagsteller gewoon te helpen en wat extra informatie te geven, en jullie vangen mij alleen maar vliegen af. En @Aart snapt al helemaal niet hoe een zener werkt laat staan wat het symbool is, die zoekt alleen maar citaten op om iemand af te kunnen zeiken. Reageren jullie voortaan zelf maar eens, en loop niet gelijk te muggen ziften @Aart en @Big Fellow <img src="/forums/images/graemlins/smirk.gif" alt="" /> Sjaak(k); Aangezien jij blijkbaar aardig wat tijd om handen hebt, want je reageert op een heleboel berichten hier, is er gewoon de kans dat iemand anders (zoals ik misschien?) niet eens "de tijd krijgt" om te reageren... Enne trouwens ik reageer op aardig wat onderwerpen, en ik kom jou regelmatig "tegen" in die onderwerpen. Ik ben een groot voorstander van het elkaar helpen, ook door jou, maar ik ben een groot tegenstander van het verstrekken van onjuiste informatie. Want je moet niet vergeten dat heel vaak de vraagsteller te weinig kennis/inzicht heeft om te kunnen zien wat er juist en onjuist is aan informatie. Er heerst te vaak een idee van "het staat op sat4all dus het is waar".... Daarom reageer ik (regelmatig) op informatie die in mijn ogen niet (geheel) juist/volledig is. Citaat: En nog even voor Albert, we kunnen niet allemaal Einstein zijn waar je altijd zo mee dweept in je handtekening <img src="/forums/images/graemlins/wink.gif" alt="" /> Sjaak(k); Dat is in mijn handtekening............ Was je erg <img src="/forums/images/graemlins/mad.gif" alt="" /> ofzo toen je dit schreef?? Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Gast Geplaatst: 6 september 2007 Geplaatst: 6 september 2007 Jezus wat een oeverloos gezwam over een zener diode (en geen Zhener!) Kom op laat ieder in zijn waarde en zijn/of haar bijdrage doen. Grtzz Corsat <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
