FM dipool maken

[Gast]

Ik heb hier wel een draadje gevonden maar die zat op slot ivm ene Sjaak <img src="/forums/images/graemlins/grin.gif" alt="" />



Maar mijn antwoord stond er niet tussen.

Ik wil graag voor in de schuur mijn open dipool vervangen voor een gesloten exemplaar.

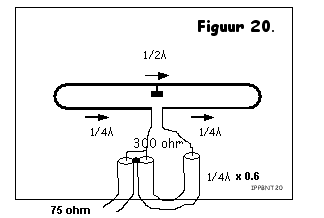

Nu heb ik dit plaatje gevonden:



Maar waar sluit ik nu de aarde op aan ?

[wammeswaggel]

Er moet een BALUN tussen: die transformeert 300 Ohm symmetrisch(lintlijn)

naar 75 Ohm asymmetrisch(coax).

[focus103]

Wammes heeft gelijk





lengte lus is 1/4 golflengte (300/frequentie) * verkortings faktor van de

gebruikte coax in tekening gesteld op 0,6

[Gast]

Ok, dus hoe lang wordt de balun bij +- 100MHz ?

[leo1949]

Deze rekensom is heel eenvoudig.

100 Mhz = 3 meter gedeeld door 4 is 75 cm

En als je het goed wil doen heb je ook nog een verkortingsfactor van 0.9%

75 cm - 0.9%= 74.1 cm als balunlengte.



Maar jongens jongens wat doen jullie toch moeilijk.

Een fietspompantenne is toch veel eenvoudiger en zelf te maken. <img src="/forums/images/graemlins/cool.gif" alt="" />



De nederlandse FM zenders hebben een vertikale polarisatie dus werkt dit uit de kunst. <img src="/forums/images/graemlins/tongue.gif" alt="" />







Leo

[minplus]

In lucht is voor 100MHz 1/4 labda = 75 cm. Bij gebruik van een lintkabel is een veel voorkomende verkortingsfactor 0,8. De 1/4 labda-lus wordt dan 60 cm.

[prutsie]

Maak gewoon een J-stick antenne. Deze antenne is ook een 5/8 golf antenne, vertikaal, rondstralend, en het toppunt van simpelheid.

Maak de antenne gewoon van 12 millimeter waterleidingbuis en soldeer knietjes en een T soldeerstuk onderin.

Niet nodig te melden dat het rendement van een 5/8 golf antenne hoger is dan van een 1/4 golf dipool.



succes,

Peter.

[leo1949]

Och we kunnen lang l*llen of we kunnen kort l*llen maar de mijne is de mooiste. <img src="/forums/images/graemlins/smile.gif" alt="" /> <img src="/forums/images/graemlins/tongue.gif" alt="" />

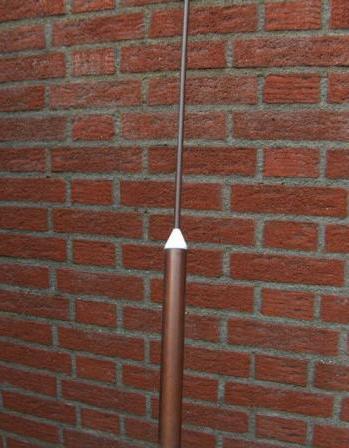

Feitelijk werkt hij het zelfde als de J antenne maar de korte poot zit om de lange poot heen met helemaal onderin het kortsluitstuk. <img src="/forums/images/graemlins/cool.gif" alt="" />



Leo

[minplus]

jij hebt inderdaad de mooiste (en de langste) <img src="/forums/images/graemlins/smirk.gif" alt="" />

[Gast]

Waar kan ik een bouwtekening vinden van de fietspompantenne ?

[Gast]

Zitten tussen de 2 vertikale pijpjes een plankje als isolator, of is de boel te solderen ?

12mm koper he ik n.l. gewoon in de schuur liggen. <img src="/forums/images/graemlins/tongue.gif" alt="" />



Hm lezen Ruud, het staat er gewoon. <img src="/forums/images/graemlins/grin.gif" alt="" />



Citaat:

Both elements are metallicly mounted on the plate

[prutsie]

Je soldeert gewoon een grote J van 12 mm koperbuis in elkaar. Onderin komen 2 knietjes en een T stukje met een kort stukje pijp er aan om de constructie ergens aan een mast te bevestigen.



De coax zet je vast met slangklemmen als je ook op deze antenne wilt gaan zenden. Je moet hem immers 1:1 zetten. Ga je niet zenden dan de coax vastsolderen en goed in de kit zetten tegen vocht. Gebruik wel zuurvrije kit.



Echt simpeler kan het niet, goed koper <img src="/forums/images/graemlins/grin.gif" alt="" /> waarschijnlijk ook niet.



succes,

Peter.

[Gast]

Nu snap ik hem helemaal.

Links een pijp van 120 cm en recht een pijp van 60 cm.

Zenden hoeft niet, gewoon een lekker muziekje voor in de garage is voldoende.

[leo1949]

Citaat:

@Pacman

.

Waar kan ik een bouwtekening vinden van de fietspompantenne ?

>>FIETSPOMPANTENNE<< figuur 8b



Leo

[Gast]

Het voorbeeld is 50 ohm.

Dus als ik de coax op 8 cm hoog aan sluit zit ik op 75 ohm ?
