DUO LNB Krijg Astra3 niet gevonden, Astra1 wel

[Gast]

Zoals de titel al zegt, krijg ik mijn DUO LNB niet goed werkend. Ik heb perfect verbinding met de Astra1. Zoals in de beschrijving en overal op internet staat heb ik dat als eerste gedaan. Daarna moest ik de kop iets naar links draaien zodat de opgeplakte lijn waterpas kwam te staan.



Nou ik heb de kop als helemaal links en rechts om gehad maar ik pak nergens signaal. Ik heb Astra1 dus op DiseqcA en Astra 3 op DiseqcB



Zo zit de LNB bevstigd



Dit zie ik als ik de Astra1 heb gekozen in het SatFind scherm. Hier heb ik dus een goede link.

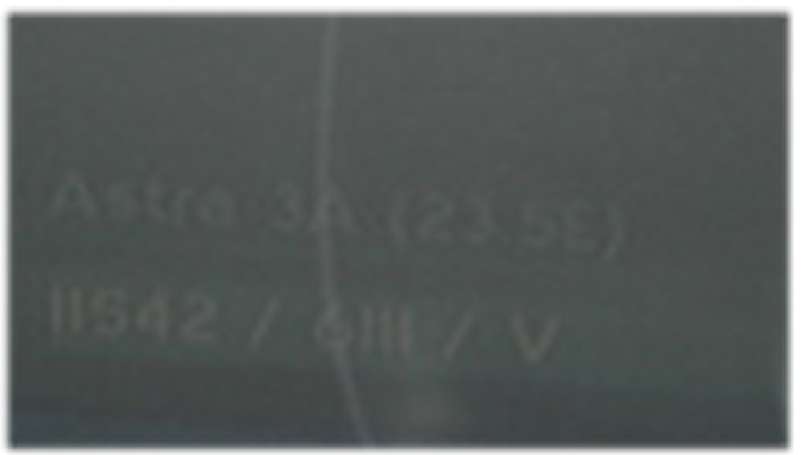

Dit zie ik als ik Astra3 selecteer.



Hopenlijk kunnen jullie me helpen.

[Henksat]

Citaat:

Dit zie ik als ik de Astra1 heb gekozen in het SatFind scherm. Hier heb ik dus een goede link.

Dit noem ik niet goed, aan de AB te zien heb je een nieuwere 500 met Alps tuner, die moet véél meer aan geven aan SNR.
Verder weet je waarschijnlijk dat je de LNB moet kantelen, maar zo te zien heb je hem de verkeerde kant op gekanteld. Hij moet iets tegen de klok in gedraaid zijn zoals je op de foto tegen de LNB kijkt.

[Littlesat]

Hoe zijn je diseqc instellingen ingesteld. Laat dat menu eens zien...

[WPW]

EN zeker weten dat je de nodige transponders hebt toegevoegd voor astra3 anders kan je zoeken tot je een ons weegt. (11914 H 27500 astra 1d (23.5oost))

[kapoentje]

Op een Feed frequentie 11542 V 6111 zal je bijna zeker niet iets vinden.



[Gast]

Citaat:

Dit noem ik niet goed, aan de AB te zien heb je een nieuwere 500 met Alps tuner, die moet véél meer aan geven aan SNR.
Verder weet je waarschijnlijk dat je de LNB moet kantelen, maar zo te zien heb je hem de verkeerde kant op gekanteld. Hij moet iets tegen de klok in gedraaid zijn zoals je op de foto tegen de LNB kijkt.

Klopt het is een nieuwe dm500+ op een 78cm Triax. Op de Astra1 krijg ik op de muurbeugel dus maximaal een SNR van 90. Uit de hand had ik hem zelf een keer 96 maar dat kreeg ik daarna niet meer voor elkaar. Dat getal van 64% bij de Astra3 geeft die ook aan als ik de schotel heel ergens anders heen richt. Ik krijg alleen nergens meer dan dat ook die lock en sync gaan niet aan.

Ik snapte inderdaad dat papiertje niet, uhmmmmmm ben ik nu zo dom. hahaha. Ik heb hem er recht opgeplakt, dus niet op de kop ofzo. Om de lijn horizontaal waterpas te krijgen moet ik de kop naar rechts draaien, dat komt niet overeen met de handleiding en internet. Overal lees ik juist dat de kop naar links ge draait moet worden.

Citaat:

Hoe zijn je diseqc instellingen ingesteld. Laat dat menu eens zien...

Bedoel je de Satelliet configuratie? In het DM instellingen menu?
Ik heb Astra 19.2E op DISEqC AA en Astra 3A(23.5E) op DISEqC. Helaas even zonder foto.

Citaat:

EN zeker weten dat je de nodige transponders hebt toegevoegd voor astra3 anders kan je zoeken tot je een ons weegt. (11914 H 27500 astra 1d (23.5oost))

Ow, ik heb inderdaad niets aangemaakt. Ik was er vanuit gegaan dat die er in dit nieuwe dm model wel in zou staan. Ik ga er zo weer mee bezig.

Citaat:

Op een Feed frequentie 11542 V 6111 zal je bijna zeker niet iets vinden.

Oeps, zie hierboven. Ik ga er mee aan de slag.

Bedankt allen voor de hulp. Is die SNR van 90% op de Astra1 wel voldoende? Ik begrijp nog steeds niet hoe dat papiertje er nu op moet.
Zie: http://www.canaldigitaal.nl/cddata/brochures/HandleidingDUOLNBschotelset.pdf

Daarop staat ook dat kaartje afgebeeld.

[Gast]

Ik denk dat je simpelweg de sat's hebt verwisseld. Als je de plaatjes in de brochure bekijkt zie je dat de klem om de andere hals van de LNB moet. De Astra-3 zit dan in het middenpunt van de schotel en de Astra-1 rechts ernaast en iets lager(in de schotel kijknende).

De disecq-instellingen zijn: Astra-1 op A, Astra-3 op B.

De LNB voor de Astra-3 hoort ook iets HOGER te zitten dan de Astra-1; op jouw foto lijkt dat net omgedraaid.

Succes <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Ger

[Gast]

Als ik de foto goed zie zou de kan die niet in de houder zit om hoog moeten

het lijkt of hij recht zit of lager

[Gast]

Citaat:

Hallo volgens mij zit je op de verkeerde ingang, je moet de eerste of 3e nemen van links <img src="/forums/images/graemlins/blush.gif" alt="" /> Die poort kun je met diseqc sturen vanuit je ontvanger, de 2e poort is zonder diseqc en is de uitgang voor Astra3. De 3e poort is weer diseqc gestuurd en de 4e waar jij nu opzit is weer de Astra23 uitgang <img src="/forums/images/graemlins/blush.gif" alt="" /> Je hebt de schotel wel op Astra1 gericht maar er zal op Astra3 nooit iets uitkomen <img src="/forums/images/graemlins/shocked.gif" alt="" />
Hier een testsopstelling zoals ik het heb gedaan met een duo lnb. Welliswaar met 2 poorten maar in feite gelijk aan een quad lnb met 4 aansluitingen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
En je kunt het eenvoudig zelf testen zonder diseqc vanuit je ontvanger, door even de coax op de ander poort te zetten en als het goed is zou er dan de Astra3 uit moeten komen <img src="/forums/images/graemlins/smile.gif" alt="" /> Je ontvanger moet daarvoor dan natuurlijk wel op Astra3 ontvangst staan <img src="/forums/images/graemlins/smirk.gif" alt="" />
En ondanks de andere beweringen, je lnb zit goed, hij is nu maximaal voor de Astra1 waar je het meest kijkt. Of je moet de prioriteit stellen bij Astra3(regionalen) ontvangst, dan kun je hem idd beter vastzetten in de 23 houder <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Helaa zat het nogal tegen vandaag met het trekken van de kabels. Ik ben van 10 tot 1800 bezig geweest om ze binnen te krijgen en achter de plint. Helaas geen tijd meer om met de LNB bezig te gaan. Morgenvroeg ga ik nu afmaken.

Maar wat jij zegt, doet me wel even schrikken. Betekend dit dat ik maar met 2 aansluitingen Astra1 en 3 kan ontvangen? Zoja, is het ook mogelijk dat ik dan met die andere 2 alleen Astra1 kan ontvangen. Die wil ik namelijk op de slaapkamer hebben, dan is Astra1 ook wel genoeg.

[cookie monster]

Citaat:

Ik denk dat je simpelweg de sat's hebt verwisseld. Als je de plaatjes in de brochure bekijkt zie je dat de klem om de andere hals van de LNB moet. De Astra-3 zit dan in het middenpunt van de schotel en de Astra-1 rechts ernaast en iets lager(in de schotel kijknende).

Inderdaad , Astra 23,5°oost is iets zwakker !!

[WPW]

Hoeveel kabels heb nu dan? elke ontvanger heeft 1 kabel nodig vanaf je quad duo lnb (foto aan het begin), is 1 van de ontvangers een twin tuner dan heeft deze 2 kabels nodig. In die quad duo lnb zit al een ingebouwde switch (DiseqcA DiseqcB) die je ontvanger bediend.

[Gast]

Citaat:

Hoeveel kabels heb nu dan? elke ontvanger heeft 1 kabel nodig vanaf je quad duo lnb (foto aan het begin), is 1 van de ontvangers een twin tuner dan heeft deze 2 kabels nodig. In die quad duo lnb zit al een ingebouwde switch (DiseqcA DiseqcB) die je ontvanger bediend.

De foto is van afgelopen vrijdag, toen was ik met 1 kabel aan het testen of ik uberhaubt beeld kreeg. Ik heb totaal 2 tuners waarvan 1 twin tuner. Voor die laatste had ik 2 kabels getrokken. De single tuner voor de slaapkamer krijgt er ook 1. Omdat er alleen DUO lnb waren met 2 of 4 uitgangen heb ik die met 4 genomen. De 4 uitgang heb ik ook maar aangesloten en het huis ingetrokken. Die laat ik dan wel als reserve onder het huis liggen.

Maar hoe zit het nu met het bericht van Sjaak(k). Kan ik nu inderdaad alleen met uitgang 1 en 3 de Astra1 en 3 ontvangen en met de ander alleen de Astra1 OF 3?

Owja, in die linjk naar die handleiding staat inderdaad dat de LNB vast gezet moet worden aan der 23.5. In mijn handleiding die er bij zat staat juist dat die aan de 19.2 moet zitten. Dat zei de verkoper waar ik het kocht ook. Misshien een oud PDF'je.

[Henksat]

Citaat:

Maar hoe zit het nu met het bericht van Sjaak(k). Kan ik nu inderdaad alleen met uitgang 1 en 3 de Astra1 en 3 ontvangen en met de ander alleen de Astra1 OF 3?

Nee hoor, eerlijk gezegd snap ik ook niet wat Sjaak precies bedoelt, sorry Sjaak, maar op alle 4 de uitgangen heb je Astra-19.2 en Astra-23.5

[Gast]

Maar is het ook niet zo dat die duo-lnb voor schotels van 60cm bedoeld is?

[Gast]

Ben gisteravond nog even bij de buren gaan kijken, ook zij hebben deze LNB namelijk.

Ze hebben de Astra-1 in de beugel zitten en de Astra-3 links ernaast (als je IN de schotelkijkt). Astra-1 op Diseqc A en Astra-3 op Diseqc B.

De schotel eerst uitgericht op de Astra-1 en vervolgens stond de 3 meteen goed. Let wel: de LNB staat behoorlijk scheef, het streepje dat je erop hebt geplakt staat vrijwel horizontaal!

Zet je 'm recht dan heb je géén of nauwelijks signaal.

Succes, ik hoop dat het je gaat lukken.



Ger
