Graag uitleg grootte koellichaam mosfet.

[Con]

Ik heb ongelofeloos zitten snurken, ik leg uit.



Vroeger had je led's, 2Volt 20mA.

Dus bij een 38led-lamp is dat 0.76A.

3 lampen zou dan 2.28A zijn.



Vandaag even gekeken naar de spec's en wat blijkt:

12V 2Watt max, dus 0.167A x 3 lampen is 0.5 Ampere.



Kortom helemaal geen probleem met koeling.



Nu ligt alleen nog de keus welke schakeling mij het

meest aanspreekt.



Ik denk dat ik ga voor de BTS629A.

Het meest eenvoudige reproduceerbare.



HG CC

[Albert_H]

Omdat de studentjes niet op kwamen dagen, de robot lag nog op school sorry vergeten, heb ik even een testje opgezet met de BTS629A en een paar ledjes.

Ik heb nog een ledstrook van een meter liggen met 99 ledjes, 12V trekt 500mA.

Met een paar extra weerstandjes de belasting opgehoogd tot 950 mA.

De timing condensator verlaagt naar 47nF zodat de frequentie 120Hz wordt.

Bij de aangegeven 68nF is op 57Hz duidelijk knippering waarneembaar.

Dit leverde in de open lucht zonder koeling op het IC geen met de hand merkbare verhoging van de temperatuur van het IC op.

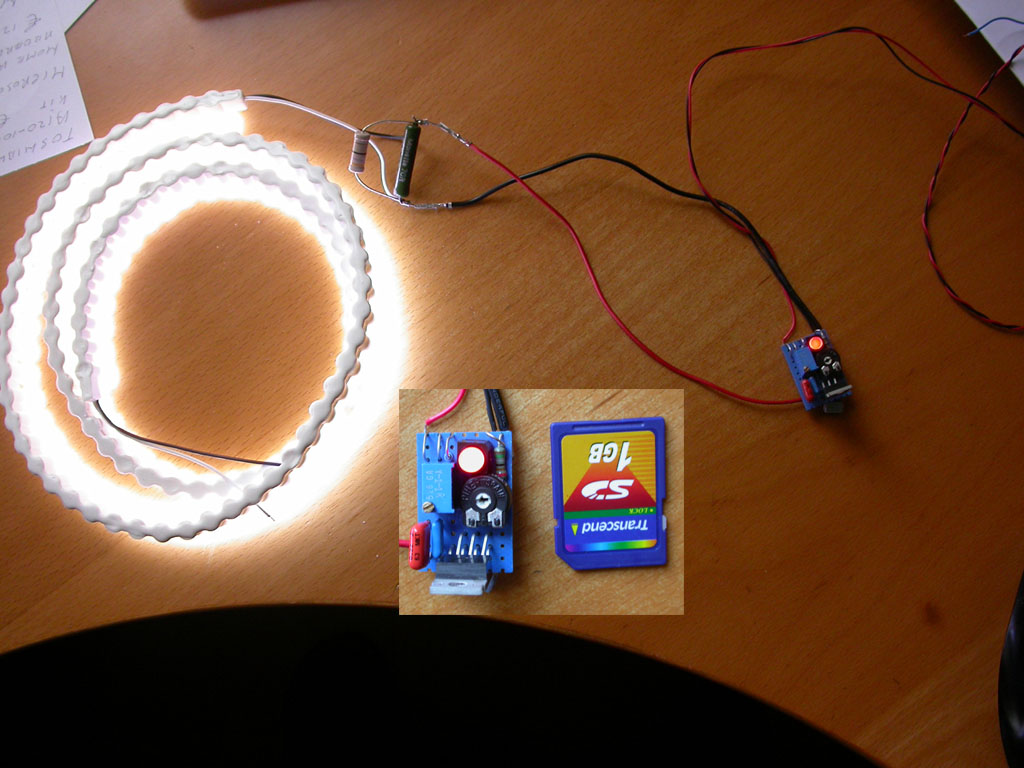

Bijgaande foto geeft de testopstelling met als inzet het printje. De ronde instelpot is de helderheids instelling. De blauwe instelpot zit er alleen op omdat ik de uitgangspanning naar 5V terug moest brengen omdat ik alleen het PWM signaal nodig heb. De timing condensator zit op de onderkant, is een smd.

De regeling loopt bij deze schakeling van 12,5 tot 99%.



Albert_H.

[Con]

Loopt er nog (veel) stroom bij 12,5% of moet ik een

potmeter toepassen met schakelaar?



En wat vindt jij van de dimbaarheid? Tevreden?



Uiterst interessant IC, ben al aan het tekenen geslagen

maar als ik dit zo zie dan twijfel ik of ik niet ga voor

de gaatjesprint.



HG CC

[Albert_H]

Bij die 12,5% geven de leds nog duidelijk licht, dus je moet nog een separate aan/uit schakelaar gebruiken.

Ik regel zo met een trimpotje, maar het bereik lijkt netjes lineair.

Als je een kleine serie op wilt zetten is een printje natuurlijk het mooiste, maar voor een proto gaat gaatjes print prima. Ik bouw veel op gaatjesprint en gebruik dan een mix van SMD en conventioneel. Dit geeft veel ruimte. Vooral de weerstanden neem ik veel in smd. Daarvoor heb ik een hele reeks van sloopprinten liggen en daar haal ik af wat ik nodig heb. Bij condensatoren is het wat lastiger omdat je daarvoor een capaciteits meter nodig hebt omdat daar geen waarde op staat.

Voor verbindingen op de printzijde die moeten kruizen gebruik ik dun wire-wrap draad met teflon isolatie. Dit vereist wel een speciale stripper omdat die draad met een mesje of kniptang heel slecht stript.



Albert_H.

[Con]

Ga um bestellen en uitproberen op mijn boardje.

Metaalfilm 1/10 Watt zijn ook piepklein,

wel prijzig maar die kan ik nog "zien".

Nu maar hopen dat die "mannen" die dingen blijven

leveren, geen andere leveranciers gevonden.



HG CC
