Display Dreambox van nieuwe verlichting voorzien

[Funfreak]

De verlichting van het display van mijn Dreambox 7025s is defect, maar het display werkt verder 100% goed.

Nu wil ik met 1 of enkele led's weer licht in de duisternis krijgen.

Heeft iemand tips hoe? En welke led's kan ik het beste gebruiken?

Waar haal ik de spanning vandaan en welke waarde voorschakelweerstanden heb ik dan nodig?



Dank voor alle tips.

[Steve]

6 nieuwe led`s er in zetten (witte led`s heb ik genoeg liggen 80 eurocent per stuk)ze zijn er in blauw groen oranje rood en wit

de witte die ik meestal in de dreamboxen soldeer,hebben de vogende specificatie.

DC stroom duty 100% 20 mA

Spanning 3,8 V

Lichtsterkte 160 mcd

Golflengte 7500k nm

Behuizing water clear

Hoek 120 graden

Sperspanning 5 V

Sperstroom (5V) 10 µA

Piekstroom PWM, Ton=1 msec Duty 1/20 180 mA

Bedrijftemperatuur -40 / +80 ºC

Opslagtemperatuur -40 / +100 ºC

Soldeertemperatuur 260 ºC

[Funfreak]

Hoe zien de led's eruit? Zijn ze rechtkoekig of rond?

Gewone type of smd?

Waar haal je de spanning vandaan en welke voorschakelweerstand gebruik je?

Hoe zet je de led's vast aan de rand van de display? Er zit namelijk een zilverkelurige rand om de display.

[Steve]

???het zijn smd led`s ,de oude er uit solderen en de nieuwe er in zetten.led uitvoering is 0805.vervang ze wel allemaal en niet een !!











[Funfreak]

Moet ik de display hiervoor los-solderen van de print?

Of kan ik de zilverkleurige rand aan de zijkant van de display loshalen?

Het gaat om een display van een 7025s.



Heb je nog wat demonteer en monteertips Steve?

Bedankt alvast.

[Steve]

ik heb nog geen 7025 gehad met defecte display verlichting,wel de 7020 serie waar men een andere kleur verlichting in wilde hebben.deze hebben 6 smd led`s.

maak anders even een foto van jou display.

woon je in de buurt,kom dan gerust aan.

[Funfreak]

Ik heb de ontvanger uit elkaar gehaald en kwam tot een ingeving om de twee pootjes links van de display eens door te solderen (dat is de aansluiting van de enige led in deze display). En hij werkt weer!

Ik zal trachten enkele foto's bij te voegen.

Steve, dank voor je hulp en info.

[Funfreak]

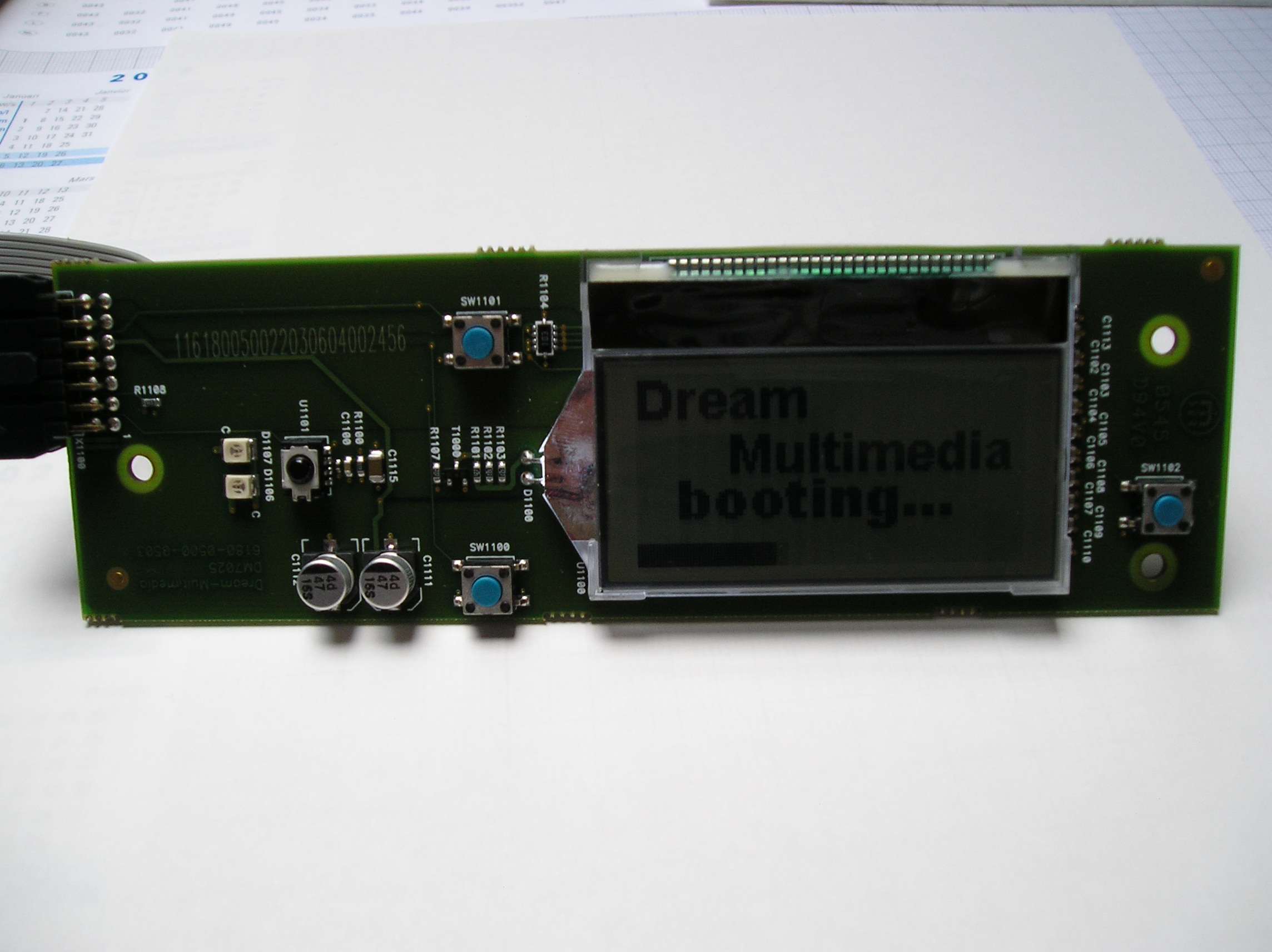

En nog een foto. De ledverlichting links van de display is hier goed te zien.

[alx]

Deze foto is erg onscherp! Lukt het nog om 'm door een scherpere te vervangen?

[Funfreak]

Helaas, helaas.....



De displayverlichting deed het enkele uren goed.

Opeens begint deze nu heftig te knipperen, soms sneller soms weer langzamer.

Dat ligt volgens mij niet aan het display zelf, maar mogelijk aan een condensatortje er omheen?



Steve, heb jij hier nog een antwoord op?

[Steve]

de niewe 7025s heeft een oled display met links er achter een led. deze spanning kan varieren van 3,7 tot 4,3 volt.daarboven gaat hij stuk.wat ik zou doen is even met een scoop de spanning meten en kijken of er schommelingen zijn.een pasklare oplossing kan ik van hieruit niet geven,maar zo te zien zitten de 2 elcos ook in dit cirquit en transistor T1000 deze zouden de boosdoener kunnen zijn.

[Funfreak]

Ik heb echter geen 7025s plus, ik heb nog de oudere zonder oled display.



Om welke twee elco's gaat het? Op de displayprint zelf?

Een scoop heb ik zelf niet, wel een dig. multimeter.

[Steve]

C1111 en C1112 op het display printje 47uf/16v

[Funfreak]

Ik ga het in het weekeinde even doormeten.

Als de Dreambox een dag niet aangestaan heeft, brandt het display eerst even normaal en gaat dan vervolgens langzaam knipperen. De snelheid van het knipperen neemt toe naarmate hij langer aanstaat.



Heb je zo enig idee welke transistor het betreft?

Dan kan ik voor het weekeinde deze 3 onderdelen kopen en ze dan vervangen.

[Steve]

T1000 .kijk even wat er op staat
