Waarom geen paraboolantenne voor UHF band IV-V?

[W3ird_N3rd]

Dat het niet kan of niet goed werkt kan ik al gokken, omdat ik het nog nooit iemand heb zien gebruiken.



Maar waarom niet? Geen enkele andere antenne is directioneel genoeg en/of kan genoeg gain halen om DTH TV te kijken op de satelliet. En met een WiFi-dish (2,4Ghz) haal je geweldige afstanden. En dan heb ik het over een schoteltje van 60cm dat toch wel indrukwekkende specs heeft (zie Cisco AIR-ANT3338).



Maar DVB-T op een paraboolantenne, dat heb ik nog nooit gezien. Stiekem zou ik natuurlijk willen dat het wel kan, zodat je net als met WiFi hele grote afstanden kan halen. Of kan het wel en heb je dan een veel te grote schotel nodig vanwege de lagere frequentie? Of kan het gewoon met 60cm en heb je dan geweldige prestaties, maar waarom doet niemand het dan?



Ik heb http://en.wikipedia.org/wiki/Parabolic_antenna gelezen maar kan er geen antwoord in vinden.

[pukje]

dat heeft te maken met de golflengte ,

dvb-t op de UHF heeft een golflengte van ongeveer

50 cm.



aangezien alleen maar helegolfen gereflecteerd kunnen worden

zou je met een schotel van 45 cm 0% kunnen reflecteren

dus zal zo een schotel 0 % signaal kunnen afgeven.



hoe hoger de frequencie hoe meer versterking een schotel geeft.

pukje

[Gast]

Je zou inderdaad een parabool voor UHF frequenties kunnen gebruiken.

De reflector van een yagi antenne is in feite iets dergelijks en reflecteerd wel degelijk ook al is ie kleiner dan de hele golflengte.

Het is alleen wat onpraktisch zoals Sjaak(k) zei, vanwege gewicht, windlast etc.

Verder heb je voor aardse zenders een grotere horizontale en vertikale openingshoek nodig omdat er geen directe "zicht" verbinding is met de zender. Dat is bij satellietontvangst wel het geval.

Verder kan die parabool een grof stuk gaas zijn vanwege de relatief lage freq. wat dan ook vaak toegepast wordt.

In de 70er jaren werden in het westen van het land enorme parabolen op daken van hoge flatgebouwen gemonteerd om ver weg gelegen zenders uit bijvoorbeeld Duitsland op te kunnen vangen. Ik heb daar nog wel foto´s van in oude Radio Bulletins.

[EdjeKroketje]

Tot voor een paar jaar terug stond er nog zo'n ding in Delft volgens mij die je vanaf de snelweg zag, bovenop een flat richting Engeland dacht ik.

[Euteljean]

Vanaf pakweg 1970 tot 1985 heb ik met paraboolantennes voor UHF voor de hobby gewerkt.

Dat waren ribben-paraboolantennes (merkloos, gekocht in Leeuwarden). Ik gebruikte er eentje in Amsterdam voor de ontvangst van Kleef op kanaal 46 en Wesel op 35 en 48. Gepiekt versterkertje ertussen en kijken maar. Eerlijk gezegd was Kleef altijd wel te ontvangen, zij het soms met ruis. Maar Wesel was sterk afhankelijk van het weer. Overigens vangt ook zo'n ribbenparabool nog aardig wat wind. Was met zes kabels getuid met een mastje van drie meter. 's Zomers draaide ik hem naar het Westen voor BBC en ITV op Tacolneston. Tja, dat was de tijd waarin je nog een oude zwartwit-tv ombouwde voor de ontvangst van AFN Soesterberg. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Overigens heette zo'n parabool op UHF een versterking te hebben tussen 18 en 20 dB. Maar dat kon ik niet controleren. <img src="/forums/images/graemlins/confused.gif" alt="" /> Helaas heb ik ze ooit weggegooid.

[Gast]

Een collega heeft zo'n ribben-parabool, op een rotor, die net boven de nok van z'n huis uitsteekt en kan hiermee, bij goed weer, zelfs Engelse DVB-T uitzendingen bekijken.

Zal eens vragen wat hij er nou precies allemaal nog meer mee ontvangt en of ik een foto ervan hier mag plaatsen. <img src="/forums/images/graemlins/smile.gif" alt="" />

[W3ird_N3rd]

@RJ45: waar woont die collega ongeveer, en wat is "goed weer"?



@Drs. IJzerbout: als het niet heel erg veel moeite is zou ik wel een paar van die foto's willen zien. <img src="/forums/images/graemlins/laugh.gif" alt="" />

[Gast]

Hij woont +/- 5 KM buiten Middelburg. Vergat er nog bij te zeggen dat dat hij ook nog eens "verkeerd" staat opgesteld. (Horizontaal gepolariseerd)

Goed weer... ehm helder en windstil.

[Gast]

Dan moet ik door heel wat jaargangen Radio Bulletins bladeren.

Maar ik heb een goed idee. In plaats van de Playboy, leg ik een jaargang RB op de plee. Bij iedere "gang" ga ik ijverig bladeren.

Heb ik het gevonden zal ik het even scannen en hier plaatsten. <img src="/forums/images/graemlins/grin.gif" alt="" />

[ceesv]

Hier kun je de laatste momenten zien van zo'n parabool.



Volgens deze tekst heeft hij 2 maanden dienst gedaan en is toen geleidelijk door zijn gewicht naar de grond gaan kijken.



Wij hadden vroeger bij ons in het dorp ook zo'n ding op het dak van de plaatselijke torenflat staan. Het waren indertijd een soort status symbolen, zonder zo'n ding telde je niet mee als kabelboer.



Klik op de foto's voor een uitvergroting!

[W3ird_N3rd]

@ceesv: zo, dat was geen kleine jongen <img src="/forums/images/graemlins/blush.gif" alt="" />.



@Drs. IJzerbout: ik wacht in spanning af <img src="/forums/images/graemlins/smile.gif" alt="" />.

[Gast]

Hier volgen enkele foto´s met betrekking tot paraboolantennes die mij per email werden toegestuurd door Piet Bakker.



[Gast]

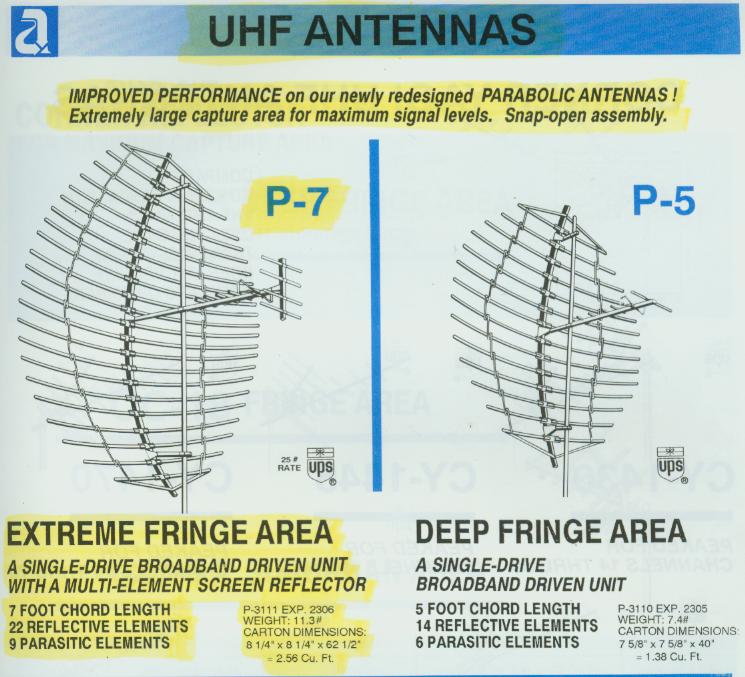

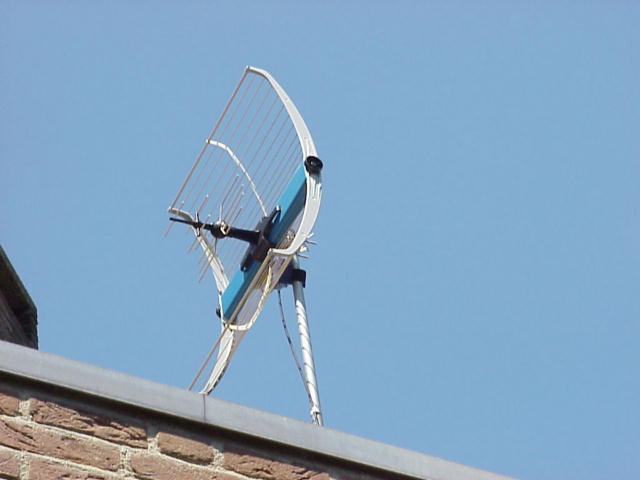

Verschillende UHF parabool antenne´s voor "huishoudelijk" gebruik.







[Gast]

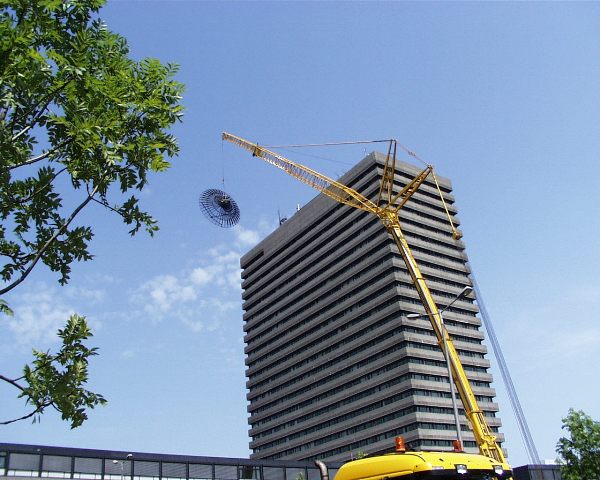

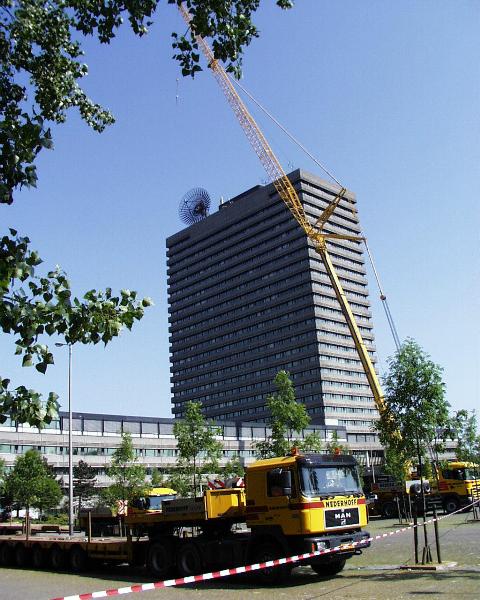

En hier enkele foto´s van de de-montage van een grote UHF parabool op het dak van een flatgebouw te Rijswijk.

Ook ingestuurd door Piet Bakker:





[Gast]

Op weg naar beneden:
