Gezocht handleiding (of hulp en tips) bij programmeren m.b.v. OS-link

[Gast CK]

Jaaaaren geleden, toen ik zelf nog een Philips ontvanger had, heb ik een OS-link aangeschaft en diverse malen succesvol gebruikt om andere firmware in m'n ontvanger te programmeren. Die ontvanger heb ik allang niet meer en de OS-link ligt al tijden in de kast.



Nu kwam een kennis van mij met een oudere DSX6073 waarin een hobby-firmware geprogrammeerd is, maar die de smartcard van CanalDigitaal niet (meer) herkent. De smartcard doet het wel goed in een andere ontvanger, maar in deze ontvanger blijft het beeld van de Nederlandse zenders zwart. Hij vroeg mij of ik de ontvanger weer van originele software kon voorzien, zodat deze weer bruikbaar voor hem zou zijn. Tuurlijk, geen probleem (dacht ik).



Ik weer even de nodige bestanden opgezocht en zoeken naar de site van Marc, die me in het verleden veel hulp bood op dit gebied. Helaas de sites zijn niet meer te vinden, maar de zoek-functie op dit board heeft me weer redelijk op weg geholpen.

Ik stuit echter op een probleem bij het programmeren, waar ik niet uit kom (en geen antwoord op kan vinden). Hopelijk kan iemand me verder helpen, aangezien het probleem nu nog groter is geworden....



Wat heb ik tot nu toe gedaan;

Ontvanger uit d.m.v. schakelaar, OS-link aangesloten, printerkabel aangesloten (staat op poort 378), OS-link software versie 4.00c opgestart, stroom op de OS-link gezet, ontvanger aangezet met schakelaar (display blijft donker) en in het menu flash geklikt op read signature. Onderin verschijnt dan in het groen "SGS-THOMSON: M29W800AB", signature function completed.

So far so good..., vervolgens selecteer de firmware gebieden 7 t/m 18 op PGM (1 t/m 6 staan op skip) en klik op "write firmware", selecteer de juiste originele software-versie (die ik voor de zekerheid opnieuw gedownload heb vanuit een ouder topic, geplaatst door Johan45, dus zeker weten de goede versie), de software begint dan met programmeren (begint met reading area 7)en direct komt er een foutmelding "read error" en een popup-vensterje met "function aborted, communication with interface is broken). Onderin de software is nog wel steeds in het groen de chipset te zien, maar het vak ernaast geeft nu "may be you MUST reset the device connected with your OSlink".



Ik heb deze handelingen nu meerdere malen uitgevoerd, maar steeds loop ik weer vast op dit zelfde probleem.

Zie ik iets over het hoofd? Vergeet ik een handeling?



Als ik vervolgens via het GUARD tabblad "OSLINK" intype en op send klik, dan krijg ik het volgende bericht:

D:\Philips\OS-software\origineel\6072\flash.bin

06-02-2008 @ 13:04:47 - EMI Initialization OK

06-02-2008 @ 13:09:42 - Communication with OSLink broken.

06-02-2008 @ 13:09:50 - OSLINK

06-02-2008 @ 13:09:50 - H2DEETOO COMPATIBLE OSLINK INTERFACE CONNECTED



Opnieuw de signature reading blijft de foutmelding geven totdat ik deze gereset heb (en dan herhaalt het verhaal zich).



Het probleem is ondertussen erger geworden, toen ik de ontvanger onderhanden kreeg deden de FTA-zenders het wel (alleen de NL-zenders niet i.v.m. smartcard herkenning), maar nu krijg ik als ik de ontvanger opnieuw normaal wil opstarten alleen nog een melding in het display die voorbij scrollt "Update Error" en geen beeld meer op de televisie.



Heeft iemand enige suggestie, hulp, tips of een goede handleiding voor mij?



Alvast bedankt voor elke reactie.



[lemoi]

d'r is een site met handleidingen van een geen links naar key site's. Geloof dat een link hier niet mag dus zalik het met een PM proberen

[Gast CK]

@lemoi

Bedankt voor de aanwijzing. Ik heb de site gevonden en me weer helemaal ingelezen, ook hun versie van OS-link interface gedownload (werd geadviseerd) en de laatste firmware voor deze ontvanger.



In één van de handleidingen stond inderdaad het probleem omschreven van het popup-venster met de foutmelding. Volgens de aanwijzingen van hun heb ik in het 'config-menu' de functies "time control" en "stop on error" uitgevinkt en nu komt de foutmelding niet meer naar voren, maar....

... er gebeurt verder niets! Of ik nu de software leeg wil maken, uit wil lezen of opnieuw wil programmeren en ongeacht in welke area, zodra een 'process' begint gaat het eerste lampje van de 'progress indicator' aan en verschijnt 'reading data 32K of 128K' in het process veld en daar blijft het bij! Ik heb meer dan een half uur gewacht, maar er gebeurt verder niets. Als ik overigens in taakbeheer kijk (WinXP) dan zie ik wel dat de OS-link interface software vrijwel alle CPU kracht gebruikt wordt (zwalkt tussen 92 en 98%), dus er gebeurt wel ergens iets.



Zou het kunnen zijn dat de ontvanger kapot is (gegaan) en geen nieuwe software wil accepteren of zou misschien mijn OS-link kapot kunnen zijn? Ik heb helaas geen andere Philips ontvanger staan om dit te controleren.



Misschien nog een suggestie voor mij?

Mogelijk iemand anders een idee?



Alvast bedankt.



[chrisch]

Check op diezelfde site in het forum even het oslink netwerk. Daar is vast wel iemand die het even voor je wil doen..



Je bent bij mij ook welkom in Leiden...

[Gast CK]

@chrisch

Bedankt voor je reactie. Ik heb mezelf ondertussen al geregistreerd op de desbetreffende site, maar moet nog even afwachten voordat ik er kan inloggen. Ik hou graag je aanbod even in gedachten om naar Leiden te komen.



Hopelijk komt er nog een gouden tip of is er iemand dichter bij Utrecht die me zou kunnen helpen. Mocht dat niet het geval zijn, dan neem ik graag nog even contact met je op.





[lemoi]

als je "read signature" doet krijg je dan een melding terug (links onder van het window) dat het bijv een SGS thomson IC's is of...?

[Gast CK]

Jazeker, lemoi. Lees maar even terug in m'n eerste posting onder "Wat ik tot nu toe gedaan heb..."



[Johan45]

Hallo CK



Misschien kan je aangeven waar of het bij jou verkeerd gaat.

Overigens ben je even ten noorden van Amsterdam ook welkom ......



06-02-2008 @ 21:02:00 - Reading configuration data from C:\Philips 6072\Patch voor oslink V3\OSLV400C.INI

06-02-2008 @ 21:02:00 - DISABLE STOP ON ERROR

06-02-2008 @ 21:02:00 - OSLINK GUARD STARTING ...

06-02-2008 @ 21:02:00 - OSLINK GUARD RUNNING - VERSION 1.00 - BUILD 020407

06-02-2008 @ 21:05:52 - SIGNATURE

06-02-2008 @ 21:05:53 - EMI Initialization OK

06-02-2008 @ 21:05:53 - SGS-THOMSON: M29W800AB

06-02-2008 @ 21:07:06 - WFW

06-02-2008 @ 21:07:06 - PROGRAMMING FILE C:\Philips 6072\Originele Firmware en kanalenlijsten\6072_Org CD_25012008\6072_OrgF

06-02-2008 @ 21:07:06 - EMI Initialization OK

06-02-2008 @ 21:07:21 - PROGRAMMING AREA 3

06-02-2008 @ 21:07:33 - PROGRAMMING AREA 4

06-02-2008 @ 21:07:58 - PROGRAMMING AREA 5

06-02-2008 @ 21:08:22 - PROGRAMMING AREA 6

06-02-2008 @ 21:08:46 - PROGRAMMING AREA 7

06-02-2008 @ 21:09:11 - PROGRAMMING AREA 8

06-02-2008 @ 21:09:35 - PROGRAMMING AREA 9

06-02-2008 @ 21:10:00 - PROGRAMMING AREA 10

06-02-2008 @ 21:10:25 - PROGRAMMING AREA 11

06-02-2008 @ 21:10:49 - PROGRAMMING AREA 12

06-02-2008 @ 21:11:14 - PROGRAMMING AREA 13

06-02-2008 @ 21:11:38 - PROGRAMMING AREA 14

06-02-2008 @ 21:12:03 - PROGRAMMING AREA 15

06-02-2008 @ 21:12:09 - PROGRAMMING AREA 16

06-02-2008 @ 21:12:14 - PROGRAMMING AREA 17

06-02-2008 @ 21:12:18 - PROGRAMMING COMPLETION TIME 00:04:58

06-02-2008 @ 21:12:18 - "Write Firmware" function completed successful.

06-02-2008 @ 21:12:22 - EEERASE

06-02-2008 @ 21:12:22 - EMI Initialization OK

06-02-2008 @ 21:12:25 - EEPROM ERASE - OK

06-02-2008 @ 21:12:43 - EELOADFILENAME C:\Philips 6072\Originele Firmware en kanalenlijsten\6072_Org CD_25012008\EEPROM_6072

06-02-2008 @ 21:12:43 - EEWRITE

06-02-2008 @ 21:12:43 - EELoadFromFile - C:\Philips 6072\Originele Firmware en kanalenlijsten\6072_Org CD_25012008\EEPROM_60

06-02-2008 @ 21:12:43 - EMI Initialization OK

06-02-2008 @ 21:12:47 - EEPROM WRITE - OK







[lemoi]

sorry, had eroverheen gelezen.



Je kan wel eens voorbij komen in 's-Hertogenbosch. Dan kan ik je eens proberen te helpen met mijn oslink

[Gast CK]

@lemoi

Kan gebeuren dat je er overheen leest, het zijn behoorlijk lange postings. Maar goed, om welke reden stelde je de vraag?

Bedankt ook voor je aanbod om bij je langs te komen, ik hou dat graag nog even in beraad, afhankelijk van een mogelijk gouden tip of iemand iets dichter bij.



@Johan45

Momenteel zit ik op een andere computer en kan niet direct bij de ontvanger, OS-link en programmatuur komen. Morgen zal ik even zo'n relaas uit de GUARD kopiëren en posten, maar ik heb in m'n eerste en tweede posting wel een beschrijving gegeven tot waar het goed gaat en waar het fout gaat.

Ook jij bedankt voor je uitnodiging, ik hou het graag nog even in beraad. Afhankelijk van hoever boven Amsterdam jij woont, lijkt het mij vooralsnog het dichtst bij Utrecht. Mocht zich niemand melden met de gouden tip of dichterbij, dan neem ik graag nog even contact met je op.







[Gast CK]

@Johan45

In antwoord op jouw vraag hieronder een aantal verslagen gekopieërd vanuit OSlink GUARD.



De eerste is met softwareversie 4.00C en timecontrol/stop on error aangevinkt in configmenu:

07-02-2008 @ 11:46:35 - Reading configuration data from D:\Philips\OSlink4\OSLV400C.INI

07-02-2008 @ 11:46:35 - ENABLE STOP ON ERROR

07-02-2008 @ 11:46:35 - OSLINK GUARD STARTING ...

07-02-2008 @ 11:46:36 - OSLINK GUARD RUNNING - VERSION 1.00 - BUILD 020407

07-02-2008 @ 11:47:09 - SIGNATURE

07-02-2008 @ 11:47:09 - EMI Initialization OK

07-02-2008 @ 11:47:09 - SGS-THOMSON: M29W800AB

07-02-2008 @ 11:47:19 - WFW

07-02-2008 @ 11:47:19 - PROGRAMMING FILE D:\Philips\OS-software\origineel\6072\6072_origineel.bin

07-02-2008 @ 11:47:19 - EMI Initialization OK

07-02-2008 @ 11:47:30 - Communication with OSLink broken.



De tweede met dezelfde softwareversie, alleen timecontrol en stop on error uitgevinkt.

07-02-2008 @ 12:02:11 - Reading configuration data from D:\Philips\OSlink4\OSLV400C.INI

07-02-2008 @ 12:02:11 - DISABLE STOP ON ERROR

07-02-2008 @ 12:02:11 - OSLINK GUARD STARTING ...

07-02-2008 @ 12:02:11 - OSLINK GUARD RUNNING - VERSION 1.00 - BUILD 020407

07-02-2008 @ 12:02:31 - SIGNATURE

07-02-2008 @ 12:02:31 - EMI Initialization OK

07-02-2008 @ 12:02:31 - SGS-THOMSON: M29W800AB

07-02-2008 @ 12:02:43 - WFW

07-02-2008 @ 12:02:43 - PROGRAMMING FILE D:\Philips\OS-software\origineel\6072\6072_origineel.bin

07-02-2008 @ 12:02:43 - EMI Initialization OK

07-02-2008 @ 12:06:23 - Operation aborted.



De derde poging is identiek aan de tweede, echter met softwareversie 2.99aXP

07-02-2008 @ 12:08:24 - Reading configuration data from D:\Philips\OSlink299\oslv299aXP.INI

07-02-2008 @ 12:08:24 - DISABLE STOP ON ERROR

07-02-2008 @ 12:08:24 - OSLINK GUARD STARTING ...

07-02-2008 @ 12:08:24 - OSLINK GUARD RUNNING - VERSION 1.00 - BUILD 020407

07-02-2008 @ 12:08:45 - SIGNATURE

07-02-2008 @ 12:08:45 - EMI Initialization OK

07-02-2008 @ 12:08:45 - SGS-THOMSON: M29W800AB

07-02-2008 @ 12:08:55 - WFW

07-02-2008 @ 12:08:55 - PROGRAMMING FILE D:\Philips\OS-software\origineel\6072\6072_origineel.bin

07-02-2008 @ 12:08:55 - EMI Initialization OK

07-02-2008 @ 12:12:46 - Operation aborted.



De vierde en laatste poging identiek aan nr.3, echter ander bin-file geselecteerd.

07-02-2008 @ 12:20:39 - Reading configuration data from D:\Philips\OSlink299\oslv299aXP.INI

07-02-2008 @ 12:20:39 - DISABLE STOP ON ERROR

07-02-2008 @ 12:20:39 - OSLINK GUARD STARTING ...

07-02-2008 @ 12:20:39 - OSLINK GUARD RUNNING - VERSION 1.00 - BUILD 020407

07-02-2008 @ 12:21:06 - SIGNATURE

07-02-2008 @ 12:21:06 - EMI Initialization OK

07-02-2008 @ 12:21:06 - SGS-THOMSON: M29W800AB

07-02-2008 @ 12:21:15 - WFW

07-02-2008 @ 12:21:15 - PROGRAMMING FILE D:\Philips\OS-software\origineel\6072\flash.bin

07-02-2008 @ 12:21:15 - EMI Initialization OK

07-02-2008 @ 12:32:59 - Operation aborted.



Bij de laatste drie pogingen heb ik na enige minuten inactiviteit d.m.v. de break-toets zelf moeten 'onderbreken'.

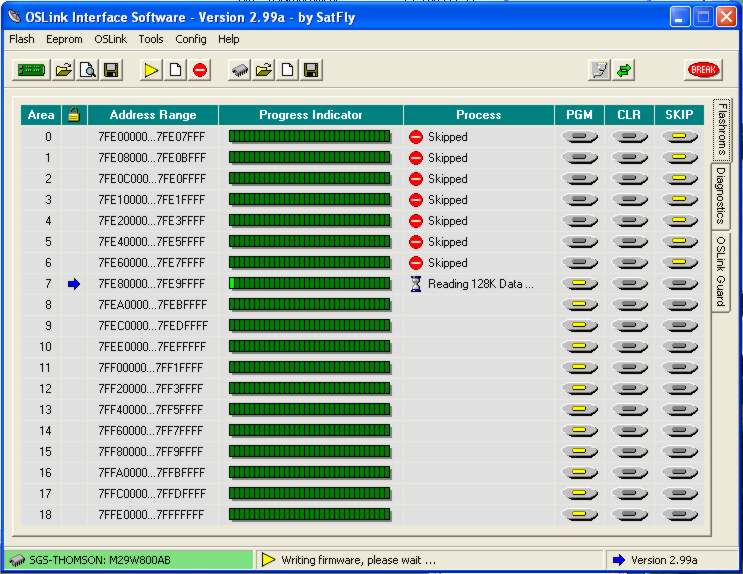

Ik heb ook nog even een screenshotje gemaakt (zie bijlage).



Hopelijk kun je er wat mee...









[chrisch]

Aangezien je "read signature" wel goed gaat, heb ik een suggestie. Probeer eens:



* je oslink op 9 volt te draaien i.p.v. 7,5 volt. Er zit op de oslink interface (als het goed is) een 7805 spanningsregulator, die de voeding sowieso naar 5 volt brengt - dus het kan geen kwaad;

* verbind je computer, naast de LPT->oslink verbinding, met een seriele kabel met de RS232 poort op je philips. Het doet niets voor het programmeren, maar het is wel om eventuele spanningsverschillen tussen de aarde op je decoder en je computer op te heffen. Als het (eventuele) aardeverschil wordt opgeheven, dan wordt het spanningsverschil tussen de "1" en "0" hoger;

* ik heb zelf meegemaakt dat ik een tijdje de oslinkvoeding, computer en decoder allen op verschillende stopcontacten moest aansluiten. Als ze op dezelfde stopcontact zaten (via een kabelhaspel), dan deed 'ie niets. Ik kreeg op 1 of andere manier een "aardlus", en de behuizing van de decoder leek onder stroom te staan...



mvg,



Chris

[Johan45]

De Oslink maakt wel contact met je decoder maar de flashes worden niet geopend om te lezen/schrijven.

Het kan zijn dat je voeding van de oslink niet goed (meer) is.

Te weinig spanning en of capaciteit.

Ik gebruik een 12 volt 200 MA voeding.

Onbelast meet ik 19 volt.

Belast meet ik 14 volt tijdens het flashen.



Sluit ook altijd een seriële of nulmodemkabel aan.

Hier kan je lezen waarom . . . . . !

[Gast CK]

Beste Chris en Johan,



Wederom bedankt voor de tips. Ik ben de laatste uren weer druk aan het testen geweest met seriële- en nullmodem kabels, verschillende gestabiliseerde en ongestabiliseerde adapters, zowel op 7,5V - 9V - 12V, verschillende stopcontacten (en met verlenghaspel zelfs op verschillende groepen aangesloten). Maar wat ik ook doe of probeer, het resultaat blijft hetzelfde.

Zonder problemen is de signature te lezen, maar programmeren blijft onmogelijk.

Ik begin er een beetje moedeloos van te worden...



Ik denk dat ik graag gebruik ga maken van het eerdere aanbod om bij een van jullie beide langs te komen. Als ik m'n agenda in de buurt heb dan zal ik even een PM sturen met m'n telefoonnummer, zodat we even kunnen bespreken wanneer het uitkomt en wie het makkelijkst bereikbaar is.



Tot zover bedankt in ieder geval.



[chrisch]

Ok... vreemd geval...



Ik hoor graag de afloop - en ik hoor het wel als je oslink hulp nodig hebt!



mvg,



Chris
