Emergency Boot probleem na installeren PKT Mod 1.05 (Fix)

[Niels Wagenaar]

Even een Q&D vertaling:



Handleiding



In geval als er iets verkeerd gaat tijdens het updaten of flashen van jouw Kathrein en hij start niet op omdat er sprake is van een missende kernel en/of emergency partitie.



Een "emergency-kernel" kan worden gebruikt met een embedded emergency ramdisk - op deze manier kun jij je ontvanger nieuw leven in blazen, mis je de uboot niet hebt beschadigd.



Volg de volgende stappen:



1.) Installeer en configureer de tftp-server

2.) Kopieer "emergency.ub" naar je tftp-share

3.) Verbind de ontvanger via een seriele en netwerk port en start de (Hyper)terminal applicatie met een verbinding op de seriele port.

4.) Start de ontvanger en onmiddelijk moet je <enter> doen op de (Hyper)terminl applicatie. Je komt nu op de uboot prompt :(STB7100-Ref>

5.) Op de uboot prompt zet het IP-adres van de ontvanger met "set ipaddr 192.168.x.x" (aanpassen aan jouw netwerk configuratie)

6.) Op de uboot prompt zet het tftp-server IP-adres met "set serverip 192.168.x.x" (aanpassen aan jouw network)

7.) Op de uboot prompt kopieer de kernel met "tftp a4000000 emergency.ub" in het geheugen.

8.) Doe de geprepareerde USB-stick in de ontvanger

9.) Op de uboot prompt start de kernel in het geheugen met "bootm a4000000"



Nu moet het emergency-systeem gaan opstarten en zal de update opgestart worden.



set ipaddr 192.168.x.x = Kathrein IP-adres

set serverip 192.168.x.x = IP-adres systeem van TFTP-server



N.B. : Dit is op basis van de hier geplaatste URL. Er zit een foutje in de handleiding icm TFTP-server adres. Dit moet dus zijn serverip ipv ipaddr.



Mvg,



Niels Wagenaar





[elflamingo]

Hallo, ik zie dat er de nodige paniek is ontstaan bij diverse mensen met de emergency boot die is blijven hangen.



Ik heb toen ook diverse programma's gebruikt en met niets kreeg ik de boel aan de praat.

Ben uit eindelijk tegen dit programma aangelopen en daarmee en de juiste recovery/emergency software mijn kathrein zo weer aan de praat gekregen. Wel met de seriele kabel!!

vervolgens de notfall firmware erop gezet en klaar!

Ik zal de bestanden toevoegen

Het blijkt dat ik maar 2 bestanden bij kan voegen dus ik maak nog ff een reply aan met de derde bijlage!!!

Succes!!

[elflamingo]

De derde bijlage! ik krijg het derde bestand niet toegevoegd, vreemd genoeg!



het betreft de notfall image 1.04

[NINjak]

Die recovery.rar (die eerder "gepost" is) heeft volgens mij de zelde inhoud (dwz. het .ub bestand en een ftp server ook al is het een andere). Tevens geven de 2 rar bestanden van hierboven een CRC error!



[elflamingo]

ja ik zie inderdaad dat die bestanden niet functioneren terwijl de ingepakte bestanden op mijn eigen PC wel uitgepakt kunnen worden en werken. Er gaat waarschijnlijk iets met verzenden mis.



Het programma wat het moest zijn is ufs910config

misschien een search op dit forum naar het programma?



Het was goed bedoeld hoor!

[NINjak]

en dat wordt zeer gewaardeerd laat dat duidelijk zijn Ik dacht alleen het even te melden want het is zo zonde dat het er voor niks staat.

[elflamingo]

Ik weet dat het gewaardeerd wordt, begrijp alleen niet wat er fout is gegaan met het klaar zetten van de bijlages?



Maar de mensen kunnen me ook met een PM benaderen dus wanneer ze er niet uit komen, bij deze!



Ik ben blij dat er steeds meer discussies rondom de Kathrein komen want dat betekent dat het een reeds goed ingeburgerde ontvanger aan het worden is.

[Spiderman1974]

Origineel bericht van: Niels Wagenaar

2.) Kopieer "emergency.ub" naar je tftp-share

Hallo Niels,

Wat bedoeld men met de tftp-share, ik neem aan de directorie van waaruit TFTP opgestart wordt?

[NINjak]

Daar bedoelen ze de "share" (dirs/files) mee die in de ftp server opgegeven staan te "delen".

[Spiderman1974]

Als ik de stappen van Niels doorloop krijg ik nog steeds dezelfde output:



Citaat:

Err: serial

pll0 freq 531

pll1 freq 400

Net: VFD_Driver Init

VFD_Controller Type : NEW Kathrein VFD

Button_value = 7

Hit any key to stop autoboot: 0

## Booting image at a0040000 ...

Bad Magic Number

STB7100-REF> set ipaddr 192.168.1.20

STB7100-REF> set serverip 192.168.1.80

STB7100-REF> tftp a4000000 emergency.ub



*** ERROR: ethaddr is not set properly!!

STB7100-REF> bootm a4000000

## Booting image at a4000000 ...

Bad Magic Number

STB7100-REF> tftp a4000000 emergency.ub



*** ERROR: ethaddr is not set properly!!

STB7100-REF>



Kortom blijven de volgende 2 errors steeds terug keren namelijk:



1: *** ERROR: ethaddr is not set properly!!

2: Bad Magic Number



Deze 2 errors krijg ik ook als ik het tooltje ufs910configgebruik zoals elflamingobeschrijft. Ook wil de tool niet connecten via het netwerk ( geen cross-cable maar via hub )

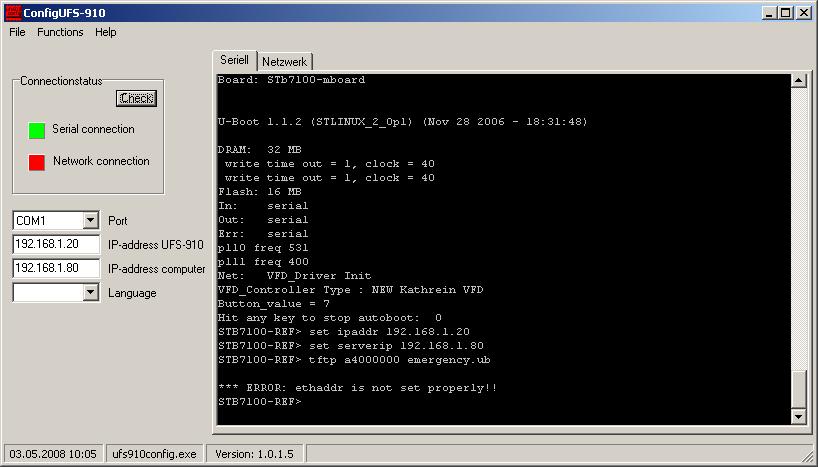

Ik heb tevens een screenshot en de logfiles van de ufs910config tool toegevoegd:



Citaat:

10:04:03 - ****** start programm ******

10:04:05 - <INTERRUPT>

10:04:06 - echo hello

10:04:06 -

10:04:06 - hello

10:04:22 - ****** COMMAND: set ip address ******

10:04:27 - ****** COMMAND: check serial connection ******

10:04:27 - <INTERRUPT>

10:04:27 - echo hello

10:04:27 -

10:04:27 - hello

10:04:28 - ****** RESULT: serial connection ok ******

10:04:28 - <INTERRUPT>

10:04:28 - ****** COMMAND: STRG C ******

10:04:28 - ifconfig eth0 192.168.1.20

10:04:28 -

10:04:28 - Unknown command 'ifconfig' - try 'help'

10:04:28 - ~~~~~going here?~~~~~~~~

10:04:28 - Button_value = 7

10:04:29 - cd /config

10:04:29 -

10:04:29 - Unknown command 'cd' - try 'help'

10:04:29 - ~~~~~going here?~~~~~~~~

10:04:29 - Button_value = 7

10:04:29 - ###### "/config #" was expected at prompt but not found ! --> EXIT

10:05:01 - ****** INFO: copying *.img files to usb stick was not selected ******

10:05:01 - ****** COMMAND: get ip ******

10:05:01 - ****** RESULT: found 192.168.1.80 ******

10:05:01 - ****** 192.168.1.80 set for server-ip ******

10:05:03 - ****** COMMAND: select file emergency.ub ******

10:05:06 - ****** RESULT: emergency.ub was selected ******

10:05:39 - ****** COMMAND :start TFTPServer.exe successful ******

10:05:39 - ****** RESULT : TFTPServer.exe was successfully started ******

10:05:39 - ****** COMMAND :trying to find start point STB7100-REF> ******

10:05:39 -

10:05:39 -

10:05:39 - Board: STb7100-mboard

10:05:39 -

10:05:39 -

10:05:39 - U-Boot 1.1.2 (STLINUX_2_0p1) (Nov 28 2006 - 18:31:48)

10:05:39 -

10:05:39 - DRAM: 32 MB

10:05:39 - write time out = 1, clock = 40

10:05:40 - write time out = 1, clock = 40

10:05:40 - Flash: 16 MB

10:05:40 - In: serial

10:05:40 - Out: serial

10:05:40 - Err: serial

10:05:40 - pll0 freq 531

10:05:40 - pll1 freq 400

10:05:40 - Net: VFD_Driver Init

10:05:40 - VFD_Controller Type : NEW Kathrein VFD

10:05:40 - Button_value = 7

10:05:40 - 0

10:05:40 - ****** RESULT :found start point STB7100-REF> ******

10:05:41 - set ipaddr 192.168.1.20

10:05:41 -

10:05:43 - set serverip 192.168.1.80

10:05:43 -

10:05:44 - ****** COMMAND: start file transfer ******

10:05:44 - tftp a4000000 emergency.ub

10:05:44 -

10:05:46 -

10:05:46 - *** ERROR: ethaddr is not set properly!!

10:09:00 - ****** COMMAND: check network connection ******

10:09:01 - ###### no network connection ! --> EXIT

10:09:07 - <INTERRUPT>

10:09:08 - echo hello

10:09:08 -

10:09:08 - hello

10:09:23 - ****** COMMAND: check network connection ******

10:09:24 - ###### no network connection ! --> EXIT

10:10:00 - ****** start programm ******

10:10:03 - <INTERRUPT>

10:10:03 - echo hello

10:10:03 -

10:10:03 - hello











[Spiderman1974]

Origineel bericht van: NINjak

Daar bedoelen ze de "share" (dirs/files) mee die in de ftp server opgegeven staan te "delen".

Ok thanks, dan had ik het toch goed begrepen

[Gast aart44]

Origineel bericht van: Spiderman1974

Kortom blijven de volgende 2 errors steeds terug keren namelijk:

1: *** ERROR: ethaddr is not set properly!!
2: Bad Magic Number

Je eerste is volgens mij duidelijk, geen verbinding met Ethernet wat je zelf ook al opmerk.
Je hebt dus niet het juiste adres als je als laatste de PKT Mod 1.05 er op hebt gezet moet het adres volgens Niels dit zijn,

Citaat:

Standaard IP : 192.168.1.25. Aanpassen via telnet en het bestand /config/network aanpassen naar je netwerk-instellingen.

Of je moet hem aangepast hebben maar de 20 die je nu gebruikt aan het eind is ook fout.
De tweede fout het bad Magic nummer dat weet ik ook niet.

[Spiderman1974]

Citaat:

Je eerste is volgens mij duidelijk, geen verbinding met Ethernet wat je zelf ook al opmerk.

Ik heb hem wel aan het ethernet hangen!!

Citaat:

Of je moet hem aangepast hebben maar de 20 die je nu gebruikt aan het eind is ook fout.
De tweede fout het bad Magic nummer dat weet ik ook niet.

Ik heb ook een erase gedaan, dan is het ipadres van het PKT Mod 1.05 image ook verdwenen?

[Gast aart44]

Dus ik begrijp dat je nu het IP nummer van de ontvanger niet weet,ja dan is het iets moeilijker.

Standaard is het IP 192.168.1.100 als je er niet uitkomt wat het nu precies is moet je even Googlen op Angry IP scanner en even de reejks invullen boven dus van 192.168.1.1 tot 192.168.1.255 hem daarna laten scannen en dan vind hij alle IP nummers in je netwerk.



Dan zou ik het met het juiste IP nog een keer proberen.



[Spiderman1974]

Origineel bericht van: aart44

Dus ik begrijp dat je nu het IP nummer van de ontvanger niet weet,ja dan is het iets moeilijker.
Standaard is het IP 192.168.1.100 als je er niet uitkomt wat het nu precies is moet je even Googlen op Angry IP scanner en even de reejks invullen boven dus van 192.168.1.1 tot 192.168.1.255 hem daarna laten scannen en dan vind hij alle IP nummers in je netwerk.

Dan zou ik het met het juiste IP nog een keer proberen.

Ja, klopt ik weet het ip adres niet.
Ik ga die tool die jij zegt een proberen
