Snuffer Geplaatst: 15 mei 2008 Geplaatst: 15 mei 2008 Welke diameter heeft een feedhorn voor de KA precies????? TBS IPTV FEEDS NETWERK MAKEN .
cookie monster Geplaatst: 15 mei 2008 Geplaatst: 15 mei 2008 Zie pm , ik vond de berekening (afbeelding) via een amerikaanse webshop !! C o o kie M o nster C U L'8'R WEIRDOGAToRS I was born once , as an invasion of the bodysnatchers , but the doctor did get a brain-attack !! my name: breedbandwurger 1967 casa CM: FTA DVB-S & FTA DVB-S2
Snuffer Geplaatst: 15 mei 2008 Auteur Geplaatst: 15 mei 2008 Cookie bedankt maar helaas staan daar alleen de maten op van die LNB en niet de diameter van de doorgangs buis. 0,7 golflente van de freq is prima volgens W1GHZ Dat komt neer op een diameter van 14 mm volgens mij??? 20.000 GHz TBS IPTV FEEDS NETWERK MAKEN .

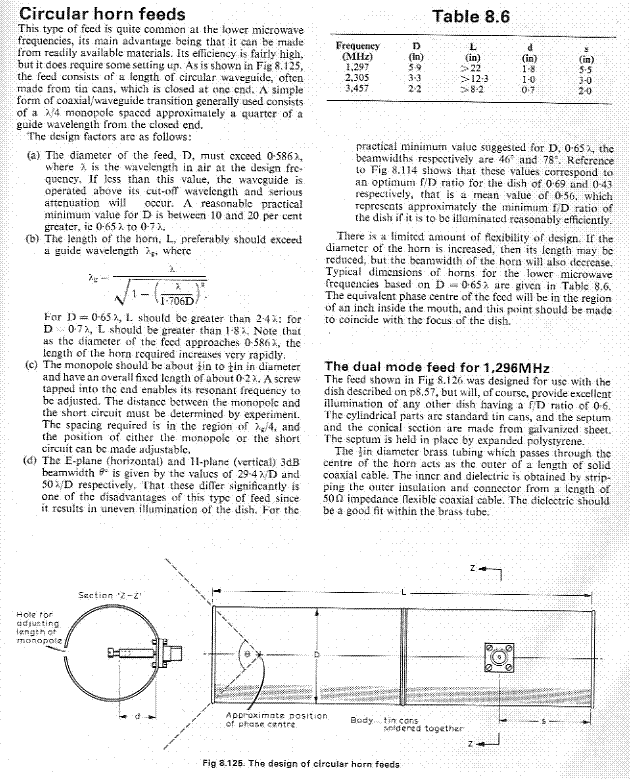

harry37 Geplaatst: 15 mei 2008 Geplaatst: 15 mei 2008 Zie afbeelding. Daar komt men ook uit op 0,7 golflengte. Ka band is toch 27 GHz en hoger? Dan is de golflengte toch 300*10exp6/27*10exp9=11 mm? Dan wordt het dus minimaal 7,8 mm, of groter natuurlijk.
Moderator ceesv Geplaatst: 15 mei 2008 Moderator Geplaatst: 15 mei 2008 Hier is een pdf file te vinden over de diameter van de feedhorn voor ka en ku band. Het is een studie die in opdracht van Telenor uitgevoerd is. Misschien is het voor jouw van belang, het is in ieder geval interessante materie. Gaat niet bestaat niet! 65" 4-K OLED, Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

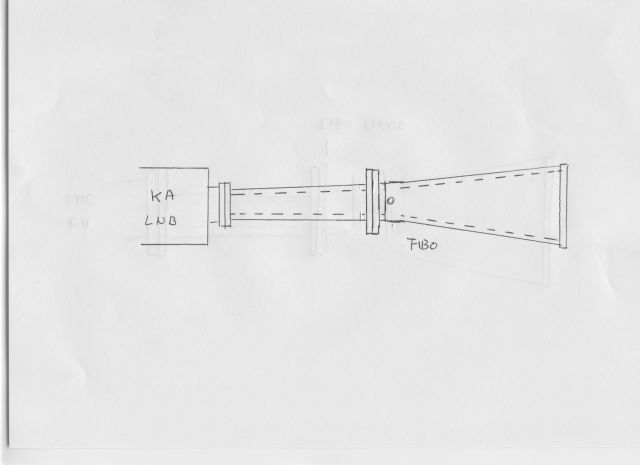

Snuffer Geplaatst: 16 mei 2008 Auteur Geplaatst: 16 mei 2008 Mooi weer wat info over KA band erbij, Maar het gaat dus om de diameter van het buisje (middelste gedeelte) van de feedhorn naar de LNB. Zie tekening met dank aan trust. TBS IPTV FEEDS NETWERK MAKEN .
Moderator ceesv Geplaatst: 16 mei 2008 Moderator Geplaatst: 16 mei 2008 Ik heb hier ook nog wat beschouwingen gevonden over dit thema. Gaat niet bestaat niet! 65" 4-K OLED, Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.
Snuffer Geplaatst: 16 mei 2008 Auteur Geplaatst: 16 mei 2008 Allemaal bedankt voor het zoeken meedenken etc, ik ben eruit. In de bestaande Fibo KU band feedhoorn komt een busje deze past uitwendig precies in de bestaande en is inwendig: 299.8 x Freq. = golflengte 0,7 golflengte diameter is ideaal dus. (299.8 x 20100 MHz = 0.014915 cm x 0,7 = 10.44 mm) dus 10 mm is perfect. aan het eind van het busje zit een flens die past op de KA lnb en dat is het. De 55Cm fibo gregorian is voldoende groot om de bestaande KA band freq te ontvangen. Ik hoop binnen 2 weken het systeem helemaal klaar te hebben. In iedergeval te testen (samen met feedhunter Rini) Ron Er staat al wat kleine info op mijn site omtrend de LNB's TBS IPTV FEEDS NETWERK MAKEN .
Big fellow Geplaatst: 16 mei 2008 Geplaatst: 16 mei 2008 Ziet er interessant uit. Maar krijg je geen verschrikkelijke misaanpassing op het punt waar "het middelste buisje" aan de eigenlijke horn vast zit. Want daar heb je het kopse eind van het buisje (wat je in de originele buis schuift) zitten... Enige manier om dat op te lossen is volgens mij het uiteinde van het nieuwe buisje vloeiend te laten aansluiten op de feedhorn... Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Snuffer Geplaatst: 16 mei 2008 Auteur Geplaatst: 16 mei 2008 Het buisje zou dan dus conisch moeten lopen van de diameter van de orgine feedhorn naar die 10mm toe. Dit zou wel kunnen ja het wordt dan zoals Trust zijn plaatje. Ron TBS IPTV FEEDS NETWERK MAKEN .
Big fellow Geplaatst: 16 mei 2008 Geplaatst: 16 mei 2008 Een ander iets wat mij nu te binnen schiet is de afdichting van de feedhorn. Daar zit standaard waarschijnlijk een plaatje plastic op. Als het in eerste instantie nu niet (goed) werkt, haal dan eerst dat plaatje eraf. Je kan het later altijd nog vervangen door een stukkie magnetron folie ofzo. Op de hogere frequenties van de Ka band kunnen zulke simpele dingen een hoop verschil uitmaken! Ook moet je eigenlijk overwegen om het buisje wat je in de feedhorn gaat schuiven misschien moet laten verzilveren. Het is zeer belangrijk dat de golfpijp goed elektrisch geleid voor deze frequenties... Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Big fellow Geplaatst: 17 juni 2008 Geplaatst: 17 juni 2008 Hoe staat het met dit project? 'k ben wel benieuwd ;-) “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Snuffer Geplaatst: 18 juni 2008 Auteur Geplaatst: 18 juni 2008 Het is nog steeds in ontwikkeling en wordt telkens verbeterd maar ik zal later op de dag even wat foto's plaatsen op mijn site en hier. TBS IPTV FEEDS NETWERK MAKEN .
