[Peter Holland]

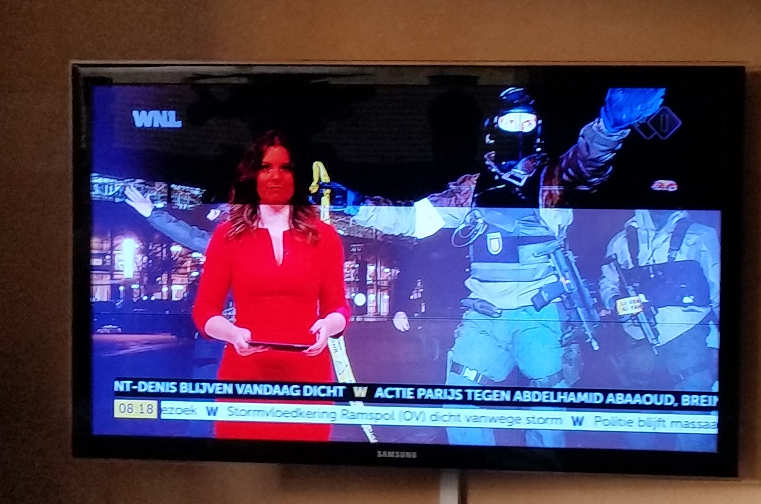

Het probleem is dat ik als ik de TV aan zet ik over de complete breedte van de tv over 1/3 van de hoogte een beetje donkere balk krijg waarin het beeld wat na-ijlt.

Ik heb geprobeerd er een foto van te maken.

Bedankt alvast voor het schema.



Groeten Peter.















[Steve]

controleer het t-con printje en alle flatkabels die naar het scherm gaan

[Peter Holland]

Dank je Steve.

Dat ga ik zeker doen.

Ik merk dat het bekende (zeer zacht) tikje op de achterkant van het scherm helpt en dan is het scherm weer normaal.

Ik denk dat het een weekend-klusje gaat worden. Maar ik probeer je op de hoogte te houden.



Groetjes Peter

[Peter Holland]

Het heeft iets langer geduurd dan het weekend maar heb gisteren dan toch de tv van de beugel gehaald en even plat op de tafel gelegd.

Het een en ander los gehaald en de 2 flatkabels op het t-con printje die naar het scherm gaan even aangedrukt want verder was er op het eerste gezicht niks vreemds te zien.

En dan heeft verder rommelen op dat moment ook weinig nut.

Het zaakje weer in elkaar gezet en weer opgehangen en tot nu toe gaat alles goed.

Hopelijk blijft het zo. Zo niet dan word het verder spitten. Bedankt voor het meedenken tot nu toe Steve.



Groeten Peter

[ljpyro]

Beste Steve,



Heb jij toevallig het schema van een RCF ART-422a amplifier module ?





Gr Gerwin

[Steve]

helaas die bezit ik niet.(wat is er mis mee ?)

[poc]

Hallo , moeders belt net op dat haar tv het niet meer doet  .

Het betreft een panasonic plasma TX-P42G10 waarvan de rode led 5 keer knippert,  weet iemand wat deze fout code betekent ,en heeft iemand misschien een service manual voor deze tv zodat ik eea kan gaan nameten .

[poc]

Net wat gegoogled en de 5 blinks zijn een foutcode van het 5v sos A board,zal dus in de voeding zitten ?

Hopelijk lekkende Caps , easy fix  .

[Steve]

Oorzaak:



mqm022dg010909rev2-g1-s10-u10-ss-pcb-failure.pdf

[poc]

Bedankt Steve voor de snelle reply.

Heb net ook de service manual van je server geleend  .

Volgens de failure .pdf hier boven is het de ss board waar verschillende transistoren moeten vervangen worden en een software update gedaan moet worden ,volgens google is een 5 blink de a board .

Zal, als de tv hier is, van het a board de 5v output doormeten ,lijkt mij een snelle oplossing als dit board kapot is.

Geen flauw idee waar ik deze software kan downloaden ,we zullen eerst maar eens af wachten op de tv zelf.



In ieder geval bedankt voor je pdf bestanden ,een klein goudmijntje   .



Gr  Roberto

[satje4U]

Hoi Steve

Ik heb een philips 680A.

Buizen zijn oke en branden.

Het verterker gedeelte werkt ook.

Echter geen radio ontvangst en de knoppen daarvoor zorgen ook bij het indrukken niet voor gekraak e.d.

Heb jij enig idee?

schema heb ik.



satje4u

[Steve]

reinig eerst de contacten van de druktoetsen goed.

[satje4U]

Hoi



Gaan we doen.



satje4u

[satje4U]

Helaas geen resultaat.

Iemand nog tips?

Of is er iemand in de buurt van haarlem die mij zou kunnen helpen met de reparatie??



satje4u

[Steve]

vervang eens de hf pentode (pos nr B2)  dit is een  EF9 buis
