faq: schema`s gebruiksaanw en programma`s

[Steve]

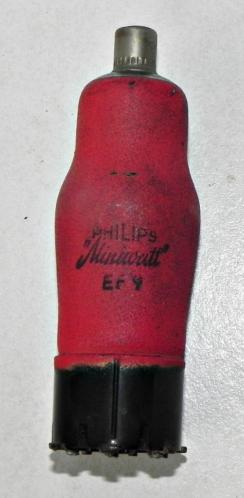

Buis 2  de  EF9





680 a.pdf

[sattv4iedereen]

Door overstap naar een andere provider werkt het weer volgens onderstaande gegevens.



tp://82.171.171.8

schematic

schematic

Groeten Steve

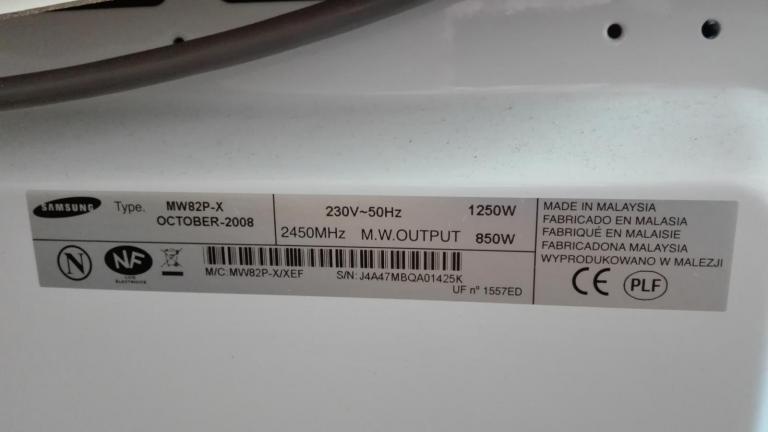

Zijn die gegevens nog actueel? ik zou even willen inloggen, voor een samsung microgolfoven mw82p-x maar krijg time-out.

[Steve]

wel MW87

samsung_mw87w-s_xeg.pdf

[sattv4iedereen]

Dank steve

[satje4U]

vervang eens de hf pentode (pos nr B2)  dit is een  EF9 buis

Ik had nog een identieke 680a.

Alle buizen uitgewisseld maar geen verschil.

Heb radio uitgebouwd, maar ik denk dat het aande golfbereiktoetsen ligt.

Eentje gaat zo zwaar dat ik denk dat ze hem geforceerd hebben en de contacten niet goed op elkaar komen.

Dus daar moet ik eens goed voor gaan zitten in de vakantie of zo.....

Ook bedankt voor het schema, dat had ik al gevonden.

Mocht iemand fysiek hulp kunnen bieden met de klus dan hoor ik het wel.

Bedankt voor het mee denken steve...

[Steve]

ik dacht dat je de golfbereik schakelaar al gereinigd had (volgens mij kan je die ook nog afstellen)

[satje4U]

ik dacht dat je de golfbereik schakelaar al gereinigd had (volgens mij kan je die ook nog afstellen)

Had ik,  maar geen resultaat. Heb de instructies gelezen, maar dan moet je hem uitbouwen. Zoals gezegd, denk ik dat hij beschadigd is die ene toets valt gewoon niet goed in de juiste stand.

Dus wat ik zeg, nog maar eens proberen in mijn vakantie....



bedankt voor het mee denken.

[Frans B]

Heeft iemand misschien het schema van een Dell 1707FPVt monitor? Monitor gaat aan en beeld valt meteen weg. Scherm en digitale gedeelte werken goed. Zit in de voeding, waarvan alle condensatoren al zijn vervangen.

[Steve]

controleer de power on-off switch



zie je wel een led branden ? of knipperen is hij groen ?

31 mei 2016 aangepast door Steve

[Frans B]

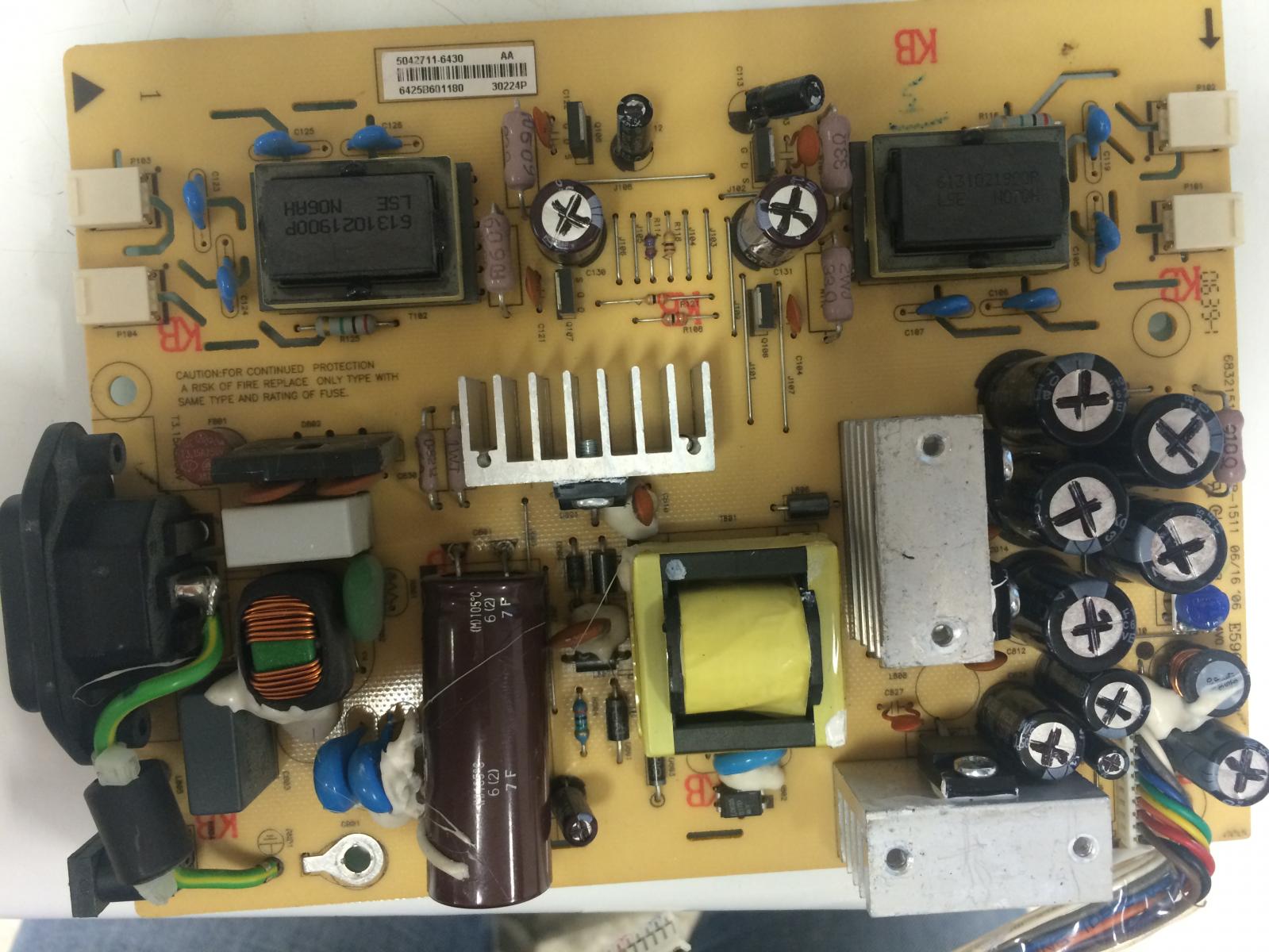

Ik heb 2 dezelfde monitoren. Heb de voedingsprint omgewisseld en het probleem ging naar de andere monitor. Bij het aanzetten gaat het backlight even aan en weer uit. Groene powerlampje blijft branden. Deze storing komt vaker voor, maar dan is het het buisje. Nu dus niet.

[Steve]

Controleer de zekering PF1 (3 amp)deze lijkt op een weerstand.is deze goed controleer dan de transistoren :

Q751= FU9024N9

Q760=2SC5707

Q759=2SC5707

en soldeer de inverter trafo`s goed door

[Frans B]

Ga ik morgen doen! Ik heb alles al doorgemeten, maar zal deze tip zeker nog nalopen. Laat het resultaat van me horen.

[Frans B]

Het ziet er naar uit dat ik een andere versie heb.

[Frans B]

Vorige probleem uiteindelijk niet op kunnen lossen.



Nu volgend probleem. Heb een panasonic 42FT60 tv. Mooi beeld. Eigenaardige is dat er een zeer irritant tikkend geluid om de 40 seconden is te horen. Zelfs als de tv in standby staat. Denk iets met de temperatuur aangezien het hier overdag al zo'n 30 graden is, in de winter geen problemen ermee. Is er misschien een service manual beschikbaar? Ik denk dat er een irritant relais inzit die een fan aanstuurt.

[Pietwiet]

Hallo Steve



Kun je mij helpen aan service manual van een siemens combimagnetron type HB 84K 550 N

Alvast bedankt



PW
