welk type en schema 38cm tv

[focus103]

zoek schema van deze tv.

Ik heb er 3 en waarvan twee waarschijnlijk de HST defect en de andere de terugkoppening voor de hoogspanning.

Het lijkt me leuk om er weer 1 werkend te krijgen.

Hij is bekend als jubilee CP3796/PTI zou het zelfde kunnen zijn als philips, magnavox, model # TS2552 C104 maar dat weet ik niet zeker.

Heb daar niks over kunnen vinden ook niet bij Steve en Lemming waar toch een heel veel staat.



Peter

[boarder]

Voor een CP3796 vind ik de volgende types:

TX10 /FERGUSON

11AK0813 /VESTEL

Van deze laatste vind je het schema wel bij Steve.



Succes.

[focus103]

Bedankt boarder

Maar helaas voor beide chassis geen schema bij steve.

Op www ook niks kunnen vinden.

We zoeken verder,en heeft iemand nog een tip?

[Steve]

kijk eens bij Bush 1433 deze heeft een 11ak08 chassis

[boarder]

Blijkbaar is het schema van de 11AK20S vergelijkbaar.



[boarder]

toestellen met een 11AK08 chassis:

1 CTV3409 ALBA TV 36/37 (34-36) cm beeld

2 CTV3459 ALBA TV 36/37 (34-36) cm beeld

3 3796VTX ANSONIC TV

4 BS14 BLUESKY TV

5 1436 BUSH TV (Standard)

6 1473 BUSH TV

7 CRV47 CROWN TV

8 CTV8136 CROWN TV

9 1436 DENKO TV

10 1436 DUAL TV

11 1473 HITACHI TV

12 14NE3743 NEI TV

13 1436 ORION TV

14 3743T PROTECH TV

15 1000900 FK8171T UNIVERSUM TV



[jeevanhoof]

hoi,



doer ook nog maar COSMEL,NIKKAI, BEKO en natuurlijk VESTEL zelf bij.



mvg

[focus103]

Alvast bedankt voor de info.

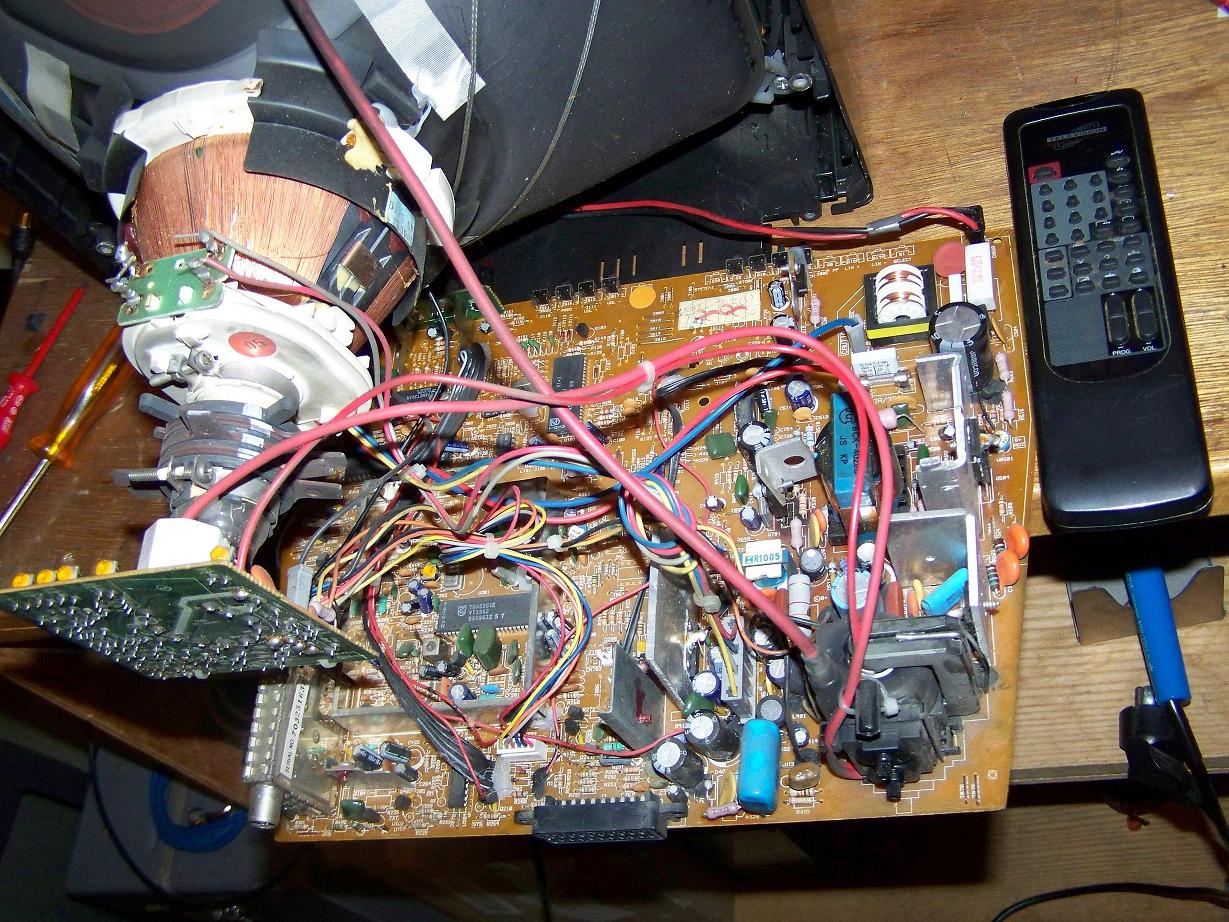

Ik heb Bush 1433 gedownload en gekeken maar de komponenten komen niet overheen zag ook dat de HST in het midden achter op de print zit.

Bij mij is dat rechts achter. kan het zijn dat het geen 11AK08 chassis is ?

print heeft schuine zijkanten aan de achter kant.

een beetje als dit.

Code:

  ----------|          ||          | \        /   h is de HST  \___ h /

groeten

peter

[Steve]

waarschijnlijk een TCL chassis

kan zo niet zien wat de ic bezetting is ,maar ik zie volgens mij de tda8361.

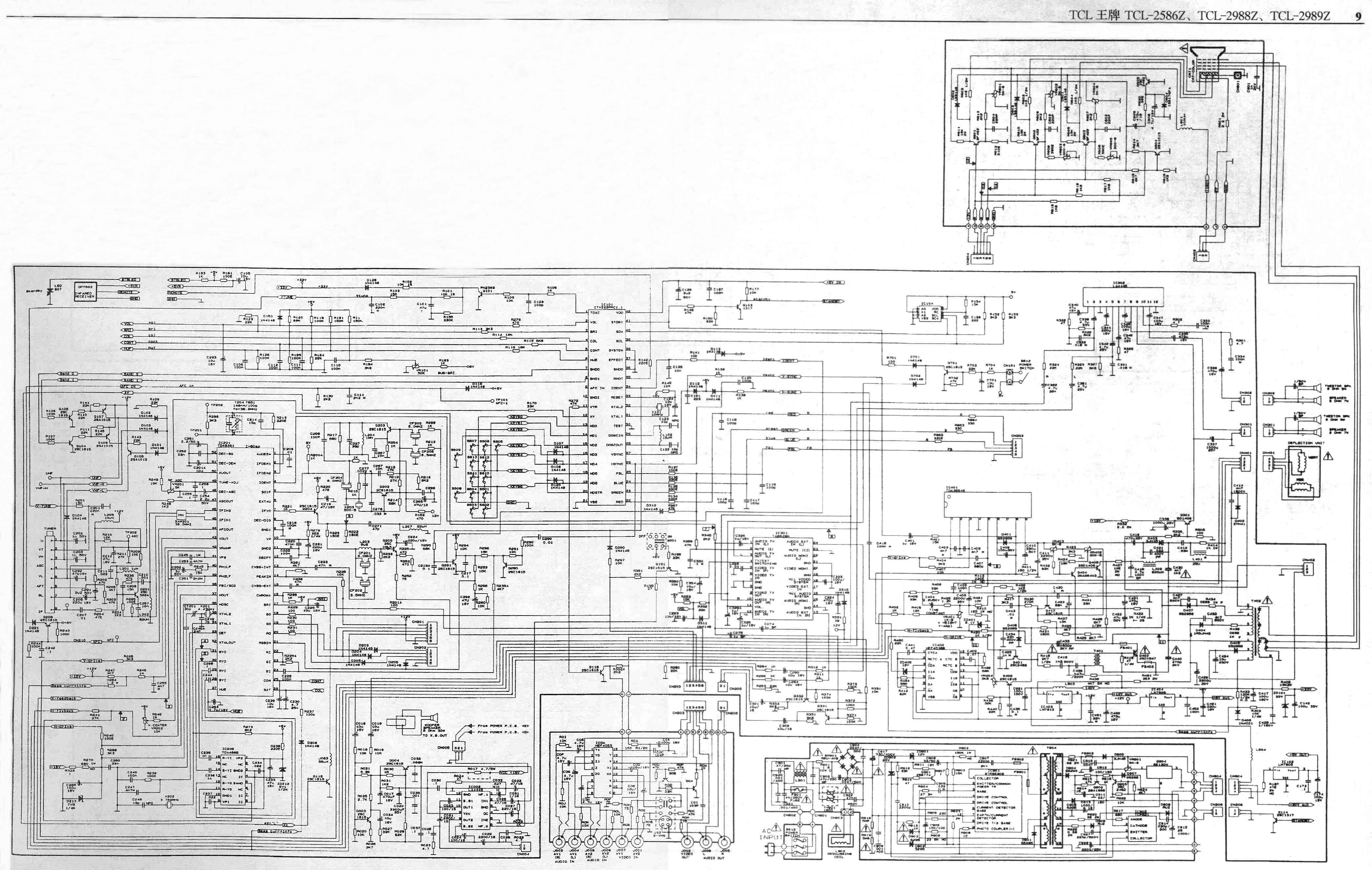

dus kan het waarschijnlijk een TCL2586 zijn.

[focus103]

Steve bedankt

Ik heb eerst een PM gestuurd en daarna pas hier gekeken.

Het lijkt er erg veel op zo op het eerste gezicht.

Ga er mee aan de slag.

peter
