box start niet meer op....

[Smurf]

een nulmodem kabel zit dus NIET bij een modem



[PaulCl]

Hm, je hebt gelijk, daar zit een male-female bij.

[NINjak]

Een nulmodem kabel is niet moeilijk zelf te maken want je heb maar 3 draadjes (echt) nodig.



Dus al kan je een beetje solderen dan kan je met 2 Sub-D connectoren en een kabeltje (met minimaal 3 aders) zo een nulmodem kabel maken. Je kan natuurlijk ook een normale (modem) kabel ook verbouwen als je die nog zou hebben!



nuimodem kabel info



[Xof]

Nullmodem kabels kosten ook helemaal niks, voor dat geld kun je het beter kopen.



Hier bijv. http://www.%$%^#$&^#$#*^%$@^#$%#$&%.nl/na/0/1259/Nullmodem-Kabel.html



Heb zelf ook een keer een vastgelopen ufs-910 gehad, emergency boot deed ook niks meer. Was vrij snel weer te herstellen dmv een nullmodem kabel

[Patman]

Origineel bericht van: Xof

Nullmodem kabels kosten ook helemaal niks, voor dat geld kun je het beter kopen.

Was ik vandaag ook van plan .. er eentje kopen.. heb ik weer, de twee mogelijkheden bij mij in het dorp...toevallig uitverkocht. Maandag kan ik ´m ophalen om hopelijk ´s avonds witte rook te melden, ´t wordt tijd

[EBOR]

En bij zwarte rook.....



Heb je de kathrein opgefikt.

[Patman]

beste mensen, ik heb inmiddels de jusite kabel, maar nu kom ik aan het 'prutsen' met het opbouwen van een hyper terminal verbinding. Bij het opstarten van hyperterminal moet ik de verbinding een naam geven..datlukt nog wel. Dan wordt gevraagd, via welke com poort (ik denk com1) en nadien moet ik kiezen welke waarden ik wil bij Bits, stopbits, pariteit en datatransportbesturing.



Help.....wie weet raad, wat moet ik hier invullen???

[satspock]

Hier heb je wat alleen in het duits,ik hoop dat je er wat aan hebt,succes.



Wiederbelebung nur über COM

Hallo!

Hier eine modifizierte Metode, um eine Kathrein 910-UFS aus der Nirvana wieder zu kriegen - ohne funktionierende Netzwerkverbindung.

Anleitung mit Hyperterminal von WinXP

Man braucht: Datei "emergency.ub"auf dem PC und "Kathrein UFS-910 Complete"auf dem USB-Stick

1. Hyperterminal starten (Programme>Zubehör>Kommunikation>Hyperterminal [Enter]

2. Bei Erstaufruf: Neue Verbindung>abbrechen

3. Datei>Eigenschaften>Verbindung über COM1 (oder 2,3); Konfigurieren> Bits pro sek:115200,Datenbits:8, Parität:keine, Stppbits:1, Flussteuerung: kein; Übernehmen, OK,OK

4. PC mit der Kathrein mittels NullModem-Kabels verbinden

5. Recyver einschalten und GLEICH die [Enter] Taste mindestens 2x schnell hinteranander drücken

Im uboot-Prompt muss der Text mit Meldung: STB7100-Ref> stehen

6. Am prompt eingeben: loadb a4000000 [enter] es kommt die Meldung: "Ready for binary download to 0xa4000000"

7. Im HT oben rechts "Übertragung">"Datei senden" > zu der emergency.ub pfad eingeben > "kermit" wählen und "Senden". Es dauert etwa 9 Min, am PC sieht man der Verlauf.

8. USB-Stick mit vorbereitetem updates einstecken (Kathrein UFS-910 Complete 1.03 - 6 Images)

9. Am uboot prompt mit "bootm a4000000" [enter] den Kernel im Speicher staren; nun startet das Update.



Am Ende bootet die Box alleine neu und man hat mit "Erstinstallation" zu tun!!!



[Gast Black_64]

Origineel bericht van: Patman

Help.....wie weet raad, wat moet ik hier invullen???

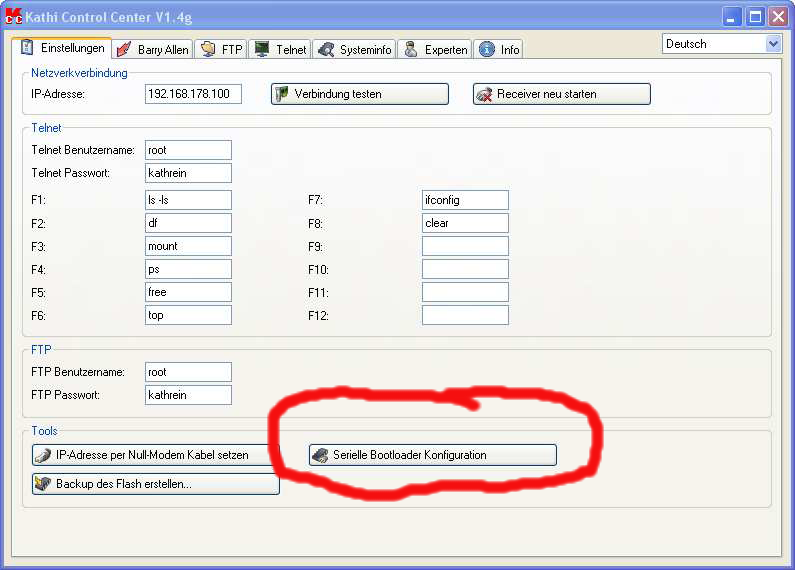

Gebruik KCC2.0b deze doet al de instellingen voor je en je hebt hyperterminal niet nodig.

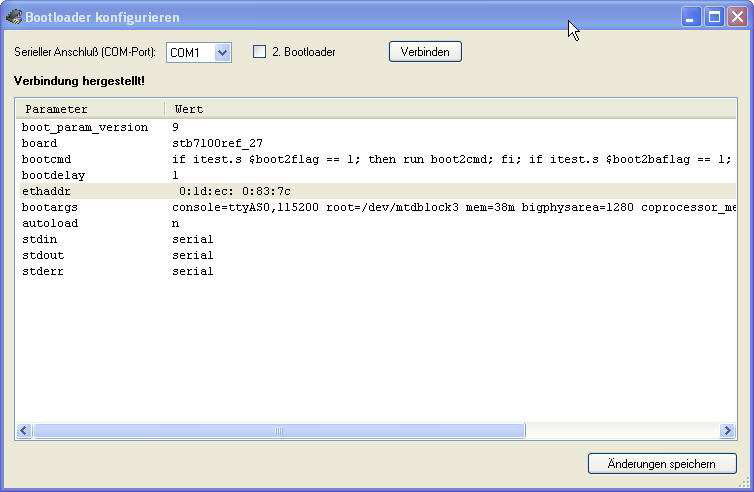

Lees dan even paragraaf 3.6.3 Serielle Bootloader Konfiguration in de HowTo_KCC.pdf.

[Patman]

Thanks...dit helpt me verder.



Ik was al in jubelstemming, fist erasing en first writing tot en met 6....dat zag er bekend uit, maar......aan het eind lijkt de kathrein in een soort loop terecht te komen. Aan het eind blijft ie hangen met de tekst :



Board: STb7100-mboard





U-Boot 1.1.2 (STLINUX_2_0p1) (May 30 2007 - 16:03:49)



DRAM: 32 MB

write time out = 1, clock = 40

write time out = 1, clock = 40

Flash: 16 MB

In: serial

Out: serial

Err: serial

pll0 freq 531

pll1 freq 399

Net: VFD_Driver Init

VFD_Controller Type : NEW Kathrein VFD

board_version = 0

Button_value = 7

Hit any key to stop autoboot: 0

## Starting application at 0xA0FD0000 ...

STB7100-REF>



Heb ik weer....iemand een idee wat ik fout doe of welke mogelijkheden er nog zijn?

[Patman]

@black...



Bedankt ook voor deze aanwijzing. Ik heb deze versie binnengehaald (ik had 'm nog niet). Er staat wel een waarschuwing bij in de how to en ik vraag me af of ik dit moet doen, nu ik met hyperterminal het bestand kan overzetten en het bootm a4000000 commanda kan geven.



Ik weet niet wat ik nu nog voor mogelijkheden heb gezien mijn vorige bericht dat de kathrein blijft hangen (blijft kathrein UFS910 in het display staan).



Help needed.... ik hoop geen zwarte rook...pff...waar ben ik aan begonnen

[verkerkbr]

Beste P,



je bent niet alleen. Ik heb dergelijke problemen ook gehad. Dit is ontstaan, door allerlei images over elkaar te flashen.



Ik kan de beschrijving er nog wel bij zoeken. Maar de procedure bestond uit:



serieele verbinding maken



vervolgens de flash in diverse stappen geheel wissen met het nauwkeurig opvolgen van de aangegeven instructies. De Kathrein is dan weer "maagdelijk"



Vervolgens emergency boot er opzetten



en daarna flashen met bijvoorbeeld 1.05 (volledige notfall versie uiteraard)



Dit was de oplossing en de Kathrein staat hier weer rustig in zijn oude doen tv af te spelen.



Zolang je nog serieel contact hebt is een en ander vrijwel zeker te herstellen.



Groet,





Bram

[verkerkbr]

Hier gaat engelse beschrijving van de procedure. Er is ook een duitse beschrijving als dat wat gemakkelijker is. Met een nederlands versie hiervan ben ik niet bekend. Eventueel kan er wel een vertaling van gemaakt worden.



Het is een belangrijke procedure om de box weer aan het werk te krijgen.



Let op !!!! instructie in kleine letters aangeven. Niet zoals in bijgaande tekst.



English Emergency Recovery After Bad Flash If Kathiup Wont Do It



THIS ISNT MY METHOD, ITS JUST COVERTED TO EASY ENGLISH FOR DUMMIES LIKE ME. If anyone spots mistakes feel free to ammend or PM Me



Bad Flash Repair If Kathiup Wont Flash it. crossover is easiest. PC - kathi.



It requires:

1 = Nullmodemcabel and existing com port on your PC / laptop

2 = Crossover cable

3 = Hyperterminal (xp only found in "start, programs, accessories, Communications"

4 = Tftpd32.303

5 = Emergeny.ub

6 = Original_1.05_Notfallimage

7 = Bootable usb stick with fat32 formatted



Now's it ....



1 = Download files, "tftpd32.zip" unpack to "c:emergency"



2 = The file "emergency.ub" to "c: emergency" copy



3 = When her "Original_1.05_Notfallimage" unpacked to USB STICK "?:/kathrein/ufs910" = 6 x.Img files.



5 = connect kathi directly with your pc / laptop via crossovercable



6 = on PC go to , control panel/ network connections/ & right click local area connection & select properties.



7 = find "internet protocol(TCP/IP)" click on it then select properties



8 = click Use the Following IP address 192.168.1.80



Gateway and dns-server remain EMPTY!



9 = Click "OK" button (reboot maybe required?)



10 = Stop all firewalls and antivirus programs (not just turn off!)



11 = Now also connect kathy via a nullmodemcable to your pc / laptop



11 = Start program tftpd32 (tftpd32.exe)



12= Under server interfaces select "192.168.1.80"



13 = click "browse" and your select folder "c: emergency" and "ok"



14 = Then click "settings" select "browse" and select "c: emergency" and "ok"



15 = leave tftpd32 running



16 = Start Hyperterminal



17 = when The small window opens click "cancel" to close



18 = select FILE / properties



19 = connect using COM1 or whatever your serial port is on



20 = Then select "Configure" button and in the the newly opened window:



Bits per second: 115200

Data Bits: 8

Parity: None

Stop bits: 1

Flow Control: none



21 = click "Ok" to confirm



22 = Hyperterminal is now ready for data exchange with the kathi!



23 = Switch Kathi on by a rear power switch while pressing "enter" button of your pc / laptop repeatedly to pause kathi's



Boot process!



24 = If Done Correctly hyperterminal should a few entries to be seen in the last lines, and the cursor blinks at



"<STB7100-REF>"



(Retry If this Isnt on the screen!)



The following are just typed in at the promt And after each line press "enter" to confirm and wait till erase finishes



followed by next line



erase a0200000 a029ffff (PRESS ENTER)

erase a02a0000 a04dffff (PRESS ENTER)

erase a04e0000 a0adffff (PRESS ENTER)

erase A0C00000 A0ffffff (PRESS ENTER)



25 =When finished switch off box



26 = Switch Kathi on by a rear power switch while pressing "enter" button of your pc / laptop repeatedly to pause kathi's



Boot process!



27 = If Done Correctly hyperterminal should a few entries to be seen in the last lines, and the cursor blinks at



"<STB7100-REF>"



(Retry If this Isnt on the screen!)



28 = Type these into hyperterminal again one line at a time following by (enter)



Set ipaddr 192.168.1.20 (press enter)

Set serverip 192.168.1.80 (press enter)

TFTP a4000000 emergency.ub (press enter)



29 = If everything worked hyperterminal will show "loading:

########..." And at the end "done", You should have lots of "#" and no "T"





30 = Plug Usb stick in the front usb port.



31 = Hyperterminal the following followed by (enter)



Bootm a4000000



32 = Kathi should display "update"(Lasts approximately 5-6 Min.)



36 = Close Hyperterminal & tftpd



37 = After successful flashing Remove usb-stick.



Now you have Origonal 1.05 Image on kathi kathi.



This is how i fixed mine After a bad flash When Kathiup Would'nt fix it.



This is just translated and adjusted from German Instructions.



Ive tried this method twice, Succesfully But take no responsibility for Bad flashes or dead box's



[Patman]

het volgende vond ik op het AAF board:



op de command line in HT intikken (of copy / paste)



setenv bootcmd bootm a0040000

setenv bootargs console=ttyAS0,115200 root=/dev/mtdblock3 mem=36m bigphysarea=1280 coprocessor_mem=2m@0x04000000,2m@0x04200000

saveenv

boot





Nadat ik dit gedaan had kon ik weer booten vanaf usb. Op het board stond met notfall 1.06. Dit lukte niet, kreeg melding "no folder". Notfall 1.03 op de stick lukt wel en update proces start ook. Aan het eind start de Kathrein onpnieuw op, maar blijft nu hangen met de tekst "Wilkommen!" in het display. Ik lijk een stap verder, maar stop er nu even mee (moet om 5 uur op).



Als iemand nog een idee heeft hoe ik nu het beste verder kan, dan hoor ik dat graag. Dan begin ik daar morgenmiddag mee.



Allen bedankt voor jullie hulp tot zover.



grt.

Patrick

[verkerkbr]

Je moet dus een serieele en een ethernet kruiskabel gebruiken !



Succes,





Zie de witte rookwolk wel verschijnen !
