DEAWOO DTV21G2 gekleurde vlekken in beeld

[metropar]

toestel blijkt gevallen te zijn na herstel van wat printsporen

en lossen solderingen

speelt het toestel inmiddels weer alleen grote blauwe ,

groene en rode vlekken in beeld

beeldbuis ?



gr metropar

[Eddy VL]



Metropar,



Volgens je beschrijving zou ik denken dat de demagnetisatie-wikkeling niet werkt. Ik vind het schema niet direct weer, maar het werkt meestal met 1 of 2 PTC's. Deze staan meestal in de buurt van de gelijkrichter / zekering / kabeltje van de netschakelaar en een stekkertje met 2 draadjes die naar de demagnetisatiewikkeling gaan: dit is een spoel die rond de beemdbuis is gewikkeld, (dikte ongeveer 0,5 cm, ligt gemiddeld zo'n 20 cm van de aansluitvoet van de beeldbuis)



Zie eerst eens na of het stekkertje er nog goed op steekt ...



Ik vind niet direct een correct schema op de site van Steve,

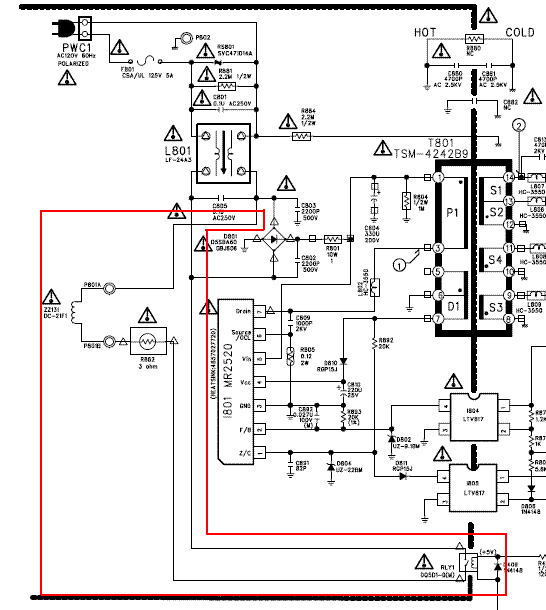

maar op een vergelijkbaar type van Daewoo word de demagnetisatie gedaan met een relais en weerstand:







Het is in elk geval reeds een begin...



Eddy

[metropar]

stekkertje zit erop had ik al na gekeken ook naar een ptc blokje

maar das hier niet te vinden

zal eens verder zoeken aan de hand van je schema

bedankt groet metropar

[Snurker]

Door het vallen kan het schaduwmasker in de beeldbuis beschadigd zijn en het kleurenprobleem veroorzaken.

Ook kan door het vallen het afbuigjuk een beetje verschoven zijn.

Om nu te testen of het demagnetiserings circuit goed werkt moet je met een magneet ..bewust een bepaald gedeelte van het scherm zodanig magnetiseren, dat je een ander kleurverschil krijgt

probeer dit op de AV stand met blauw beeld of met een teletekst bladzijde.

Daarna TV 10 minuten uit het stopkontakt laten en daarna weer aanzetten.

Als die laatste aangebrachte magnetisering nu weer weg is, dan werkt het demagnetiserings circuit goed, maar zal de beeldbuis dus beschadigd zijn...óf alleen het afbuigjuk verschoven !!



Snurker

[metropar]

demagnetisering werkt afbuig juk was iets verdaaid maar niet echt veel heb ook nog geprobeerd het scherm handmatig te

demagnetiseren ook dat had geen resultaat blijft allemaal het zelfde

dus zeeeer waarschijnlijk het schaduwmasker

jammer maar tis nie anders was nog een net toestel

alle bedankt

ps: er zat trouwens wel een ptc in had er gewoon over heen gekeken



gr metropar

[Steve]

afbuig juk kan niet alleen verdraaid zijn,maar zou ook iets naar achteren geschoven kunnen zijn,dan heb je ook vlekken,

draai de klem los en druk het juk strak tegen de buis.

helpt dit ook niet ?dan is de buis aan gort

[metropar]

hi steve

nog een laatste poging gedaan en afbuig juk zover mogelijk

aangedrukt maar blijft het zelfde

dus toch zeer waarschijnlijk schaduwmasker dus eind verhaal

in ieder geval nog bedankt



gr metropar

[arnoldl]

als je gezegend bent met geduld is er nog een oplossing die vaak werkt.



sla een flinke magneet van bv een speaker in kleine stukje...

plak deze op de juiste plek op de bb zodat de verschillen weer opgeheven worden...



is me een aantal keer gelukt.



grtx , arnold



[metropar]

kan ik altijd eens proberen

waarschijnlijk bedoel je aan de achterkant en niet aan de voorzijde (beeldscherm) ?



gr metropar

[arnoldl]

ja aan achterzijde--tenzij je transparante magneeten hebt :-)



kijk wel uit rond de zuignap he....geloof me doet au :-)

[columbo]

vlekken in een soort regen boog effect,na dat het toestel gevallen is,''waarschijnlijk voor over"die niet weg te krijgen zijn,100% de beeldbuis naar de knoppen,heb dit een poos terug mee ge maakt bij een Panasonic,een ruil beeld buis was erg duur,en moet met afbuig spoel worden ingeruild,ivm.afregeling,dus naar de sloop als je een zeldzaam type hebt.anders een van een ander merk tv overzetten,kijk op de stikker die achter op de buis zit,moet het zelfde type zijn,merk maakt niet zo veel uit.suces er mee.
