bevestiging connectoren.

[Wielleke.]

hallo mede satters.

Aangezien dat het onderwerp (Coax kabel strippen) op slot zit,

probeer ik toch 'n bijdage hieraan te leveren.

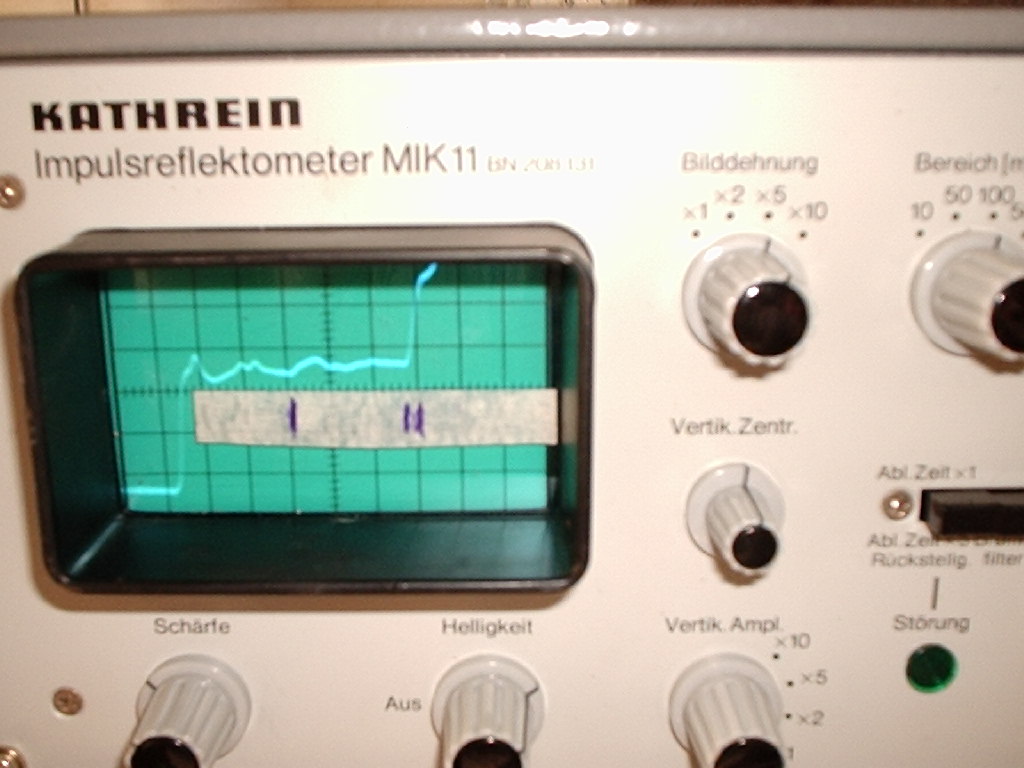

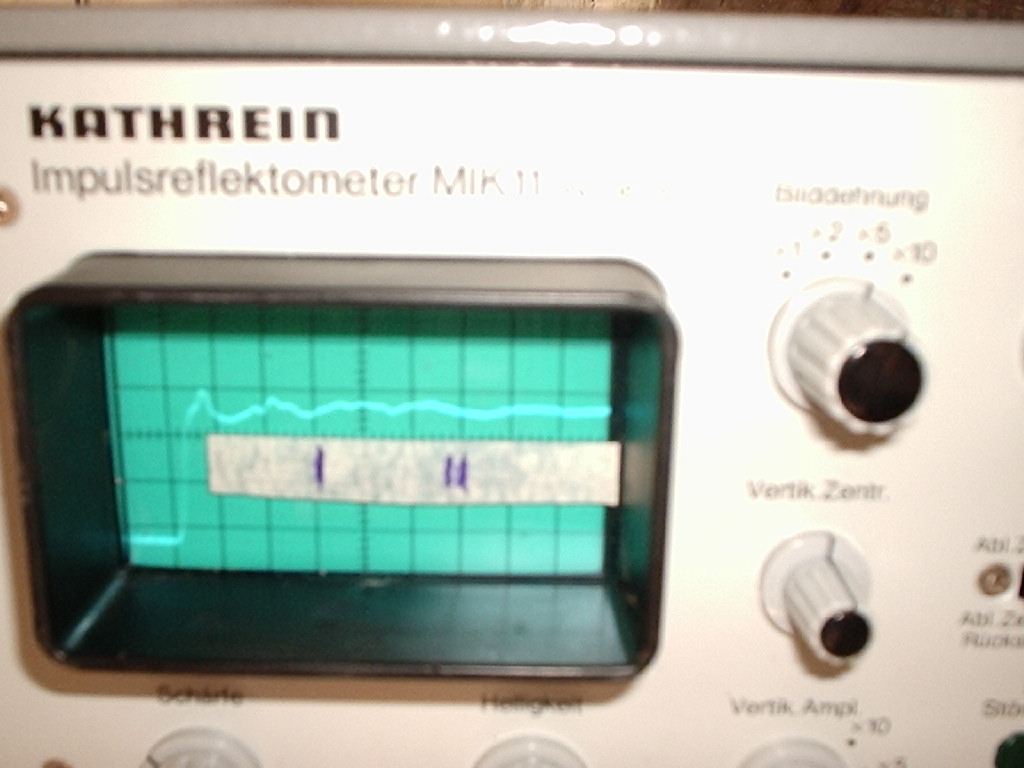

Ik heb met 'n meter die speciaal voor dit doel geschikt is heb ik enkele testjes gedaan, om de misaanpassing zichtbaar te maken die optreed bij het aanbrengen van connectoren. En heb daar enkele foto's van gemaakt. De foto (Meetkabel met koppeling) heb ik de connectoren op de (Gerdy methode) aangebracht. Het streepje 1 geeft de misaanpassing weer. Dus de plaats van de connector .Het 2streepje geeft het punt aan waaraan de twede koppeling word aangebracht. Op de tweede foto

(tweede koppeling)op de o.a. Sjaak methode. Op de laatste treed beduidend minder misaanpassing op. Sterker nog, een van de conectoren heb ik vervangen voor 'n krimp connector, en zoals de test laat zien, is de misaanpassing van krimpconnector als die van Sjaak bijna onmeetbaar.



Hobby groeten Wiel.













foto's [/url]

[Gast Drs. IJzerbout]

Als ik op de link klik zie ik niks.

[Catalán]

Origineel bericht van: Drs. IJzerbout

Als ik op de link klik zie ik niks.

Hier ook niks te zien

[mifi]

Origineel bericht van: Wielleke

[...] De foto (Meetkabel met koppeling) heb ik de connectoren op de (Gerdy methode) aangebracht. Het streepje 1 geeft de misaanpassing weer. Dus de plaats van de connector .Het 2streepje geeft het punt aan waaraan de twede koppeling word aangebracht. Op de tweede foto
(tweede koppeling)op de o.a. Sjaak methode.

Klinkt heel nuttig. Zou graag de foto zien, maar die blijft hangen in 'loading...'.

Zou je URL's kunnen posten naar de 'Gerdy methode' en de 'Sjaak methode'? Ben nieuwsgierig geworden naar het verschil tussen die twee... (zonder uiteraard een grote discussie te willen oprakelen).

m

[Gast aart44]

Origineel bericht van: S40

Origineel bericht van: Drs. IJzerbout

Als ik op de link klik zie ik niks.

Hier ook niks te zien

Ja de topicstarter @Wieleke heeft wel eens meer geschreven als hij zijn computer uitzet is de site niet meer bereikbaar.

Beter is de foto's hier als bijlage te posten.

[Wielleke.]

Origineel bericht van: Sjaak(k)

Origineel bericht van: Drs. IJzerbout

Als ik op de link klik zie ik niks.

Jawel hoor een 100Olymp map met daarin de foto´s, kennelijk met een Olympus gemaakt

--------------------------------------------------------------

Mannen alleen als mijn comp. aanstaat .
En dat is u.a. niet altijd.

Gr. wiel.

[Gast Pacman]

Origineel bericht van: Wielleke

Mannen alleen als mijn comp. aanstaat .
En dat is u.a. niet altijd.

Dan moet je hem niet als server willen gebruiken.
Die staan n.l. altijd aan.
Uppen naar S4A dan maar ?
Wil de plaatjes ook wel zien.

[Wielleke.]

Origineel bericht van: aart44

Origineel bericht van: S40

Origineel bericht van: Drs. IJzerbout

Als ik op de link klik zie ik niks.

Hier ook niks te zien

Ja de topicstarter @Wieleke heeft wel eens meer geschreven als hij zijn computer uitzet is de site niet meer bereikbaar.

Beter is de foto's hier als bijlage te posten.

Ook dat gaat mij noch eens lukken.

Gr. Wiel.

[clemens2]

welk merk krimp connector is er gebruikt?

Vind het erg interessant want zoals iedereen weet meten is weten en gissen is missen.

[leo1949]

Nou hier zijn ze als bijlage.

[Wielleke.]

Origineel bericht van: clemens2

welk merk krimp connector is er gebruikt?
Vind het erg interessant want zoals iedereen weet meten is weten en gissen is missen.

------------------------------------

Heb ze al jaren liggen. Weet dus ook echt het merk niet meer.
Wiel.

[Wielleke.]

Origineel bericht van: leo1949

Nou hier zijn ze als bijlage.

--------------------------------------
Ik maak vanaf begin 2002 gebruik van 'n comp. en heb het me zelf 'n beetje aangeleerd, vandaar ik noch wel eens tegen probleem aanloop.
Maar gelukkig weet ik van satelliet iets meer af.

[ceesv]

Heb je voor de aardigheid connector 1 en 2 ook omgedraaid gemeten? Ik bedoel dus vanaf de impulsreflectometer eerst de krimp en dan de Gerdy connector?



Hoe is je vert. schaalverdeling? Met andere woorden, hoe groot is de misaanpassing?



Leuk weer dit soort metingen te zien, heb ze vroeger gedaan met NordMende meetapp.

[Wielleke.]

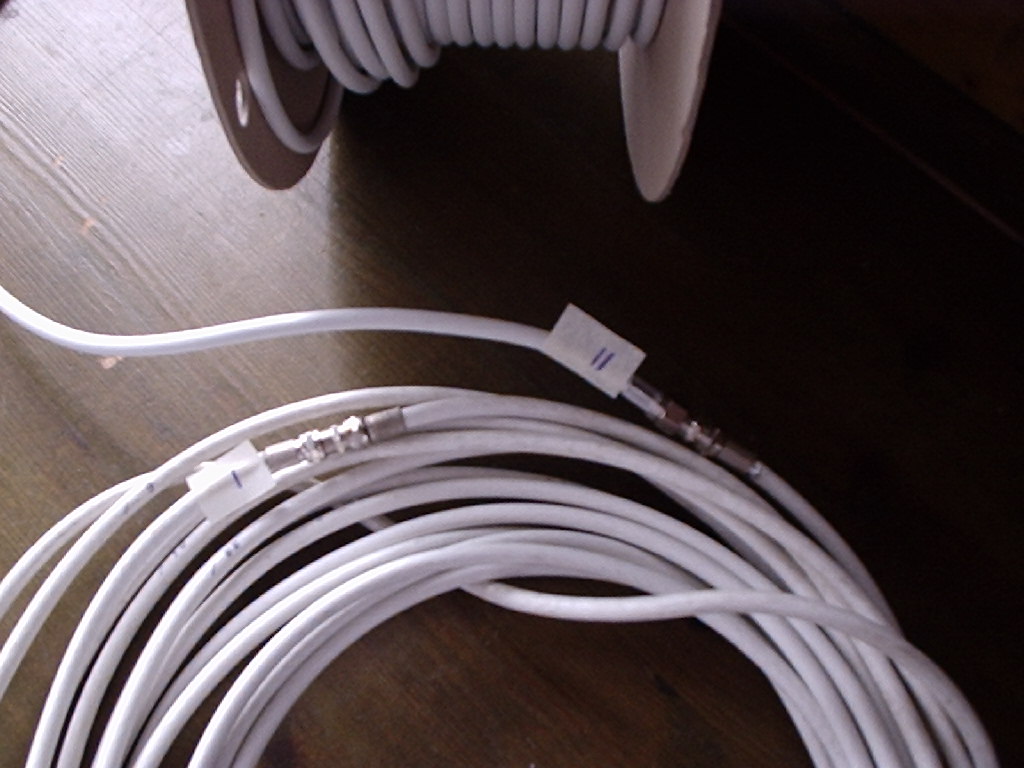

Bij het met 11 gemerkte punt zit eerst de (Zeg Sjaak's ) connector, met daaraan het koppelstukje met de krimp connector,

die bevestigd is aan + - 50 mt coax nog op haspel.



Gr. Wiel.



[Wielleke.]

Origineel bericht van: ceesv

Heb je voor de aardigheid connector 1 en 2 ook omgedraaid gemeten? Ik bedoel dus vanaf de impulsreflectometer eerst de krimp en dan de Gerdy connector?

Hoe is je vert. schaalverdeling? Met andere woorden, hoe groot is de misaanpassing?

Leuk weer dit soort metingen te zien, heb ze vroeger gedaan met NordMende meetapp.

----------------------------------------------------------
De misaanpassing is niet zo erstig, dat nu iedereen die zijn connectoren op die mannier bevestigd hebben, alles moeten gaan veranderen. Maar Sjaak en de krimp mannier is duidelijk beter.
Hobby gr wiel.
