[TF3000CIPRO] voeding alle spanningen telaag

[Gast seat power]

Wie heeft er een schema beschikbaar voor een Topfield CI 3000.



Mischien kan iemand zo helpen.



Apparaat is namelijk dood.

Voeding nagemeten en alle spanningen zijn telaag.



Moetzijn: Is:

30v >>>>> 26v

22v >>>>> 18v

17v >>>>> 12v

8v >>>>> 5v

5v >>>>> 3.5v

3.3v >>>> 2.8v

15v >>>>> 12v



Display is uit, apparaat reageert nergens op.



[Gast Drs. IJzerbout]

Voordat er iemand komt met: alle elco´s in de voeding vervangen en zet er gelijk 105°C typen in, raad ik je aan het volgende te doen:



Het is waarschijnlijk een voedingsprobleem. De moderne geschakelde voedingen zijn hoogbelast en elko´s zijn inderdaad de nr.1 schuldige. Door de hoge last, worden ze erg warm en drogen snel uit.

Kijk eerst heel goed naar iedere elko en kijk of ie misschien wat bol staat, of "boller" dan de anderen.

Misschien dat er eventueel wat drab uitgelekt is.



Zie je een optisch verdachte elco, dan vervangen met eenzelfde type.

Is er niets verdachts te zien, dan probeer eens te meten de elco´s met een hoge µF waarde in een kleine behuizing. Die leggen naar mijn ervaring het snelst het loodje.

De elco´s zijn ook prima te meten met een capaciteits meter.

Domweg alle elco´s vervangen is niet echt een aanrader.

Omdat alle spanningen te laag zijn, vermoed ik de fout aan het "begin" van de voeding.

Met wat koelspray en een föhn kom je ook een heel eind.

[JBnl]

misschien kun je een foto plaatsen van de voeding ?



[Gast wanderer]

misschien hier eens contacteren:

http://forum.electronicwerkstatt.de/phpBB/topic87075_f38_bxtopic_timexDESC_by1_bz0_bs0.html

of gogel eens op tf3000cipro reparatur

[columbo]

Origineel bericht van: seat power

Wie heeft er een schema beschikbaar voor een Topfield CI 3000.

Mischien kan iemand zo helpen.

Apparaat is namelijk dood.
Voeding nagemeten en alle spanningen zijn telaag.

Moetzijn: Is:
30v >>>>> 26v
22v >>>>> 18v
17v >>>>> 12v
8v >>>>> 5v
5v >>>>> 3.5v
3.3v >>>> 2.8v
15v >>>>> 12v

Display is uit, apparaat reageert nergens op.

Zo als al eerder op[ mhet forum is gemeld;schema's van settop boxen,ZIJN NIET VERKRIJGBAAR.men kan ook zonder repareren.

[Gast seat power]

Origineel bericht van: wanderer

misschien hier eens contacteren:
http://forum.electronicwerkstatt.de/phpBB/topic87075_f38_bxtopic_timexDESC_by1_bz0_bs0.html
of gogel eens op tf3000cipro reparatur

Ja dit is wel toevallig het zelfde fout. zal die draadje ook eens in de gaten houden.

-------------------

Het moet wel voeding zijn omdat de gemeten spanningen niet veranderen als de voeding wel of niet is aangesloten op de main bord.

- Ik heb de elco's bekeken, op het oog is er geen afwijking (bol,scheurtjes,drap) te zien. Heb alle diodes los gehaald en gemeten. (geen verandering). Bijna alle weerstandjes los gehaald en gemeten.
- föhn heb ik geprobeerd geen wijziging. koelspray nog niet.

- Zal morgen eens foto's posten

[boarder]

Meet de rimpelspanning van de voeding eens. Een meettoestel op wisselspanning zetten en over de elco's meten. De spanning die je dan meet mag niet groter dan 5 % zijn van de gelijkgerichte spanning. Is dit zo dan verdenk de desbetreffende elco maar.

Begin eerst met de elco van de primaire spanning (300V).

Met een oscilloscoop gaat dit natuurlijk beter.



Succes

[focus103]

Omdat alle spanningen niet goed zijn denkt ik aan de voor trein.

Het 220 volt gedeelte naar 360 volt gelijk.

daar zit een elco van hoge spanning en een redelijk groote stroom begrensing weerstand die de stroom begenst voor de schakel power mosfet en transformator.

Op die elco zou je er een paralel kunnen zetten om te testen.

De weerstand rond de 3 a 6 omh na meten.

sus6

peter

[Gast seat power]

Origineel bericht van: JBnl

misschien kun je een foto plaatsen van de voeding ?

Heb een hele reeks foto's gemaakt.
zie: TF3000 voeding


boarder > heb geen oscilloscoop . Ik zal morgen de rimpel proberen te meten.

focus103 > Op die elco zou je er een paralel kunnen zetten om te testen. ??? dit volg ik niet helemaal. Een wat?
De weerstand rond de 3 a 6 omh na meten. > Welk weerstand zou dit dan moeten zijn?


Allemaal bedankt voor het mee denken.

[Gast Drs. IJzerbout]

Mooie foto´s.

Dat helpt. Ik heb ze allemaal nauwkeurig bekeken. Optisch zie ik geen één elko die suspect zou kunnen zijn.



Ik zou in dit geval het volgende doen:



Allereerst check even PC1, dat is een IC behuizing met 4 aansluitingen. Het ziet er naar uit dat daar eventueel wat mee fout is.

Maar ik kan het mis hebben. Ik weet niet wat het is. Waarschijnlijk een optocoupler. Als je kan lezen wat erop staat dan geef dat maar even door.

Als je weet hoe het moet is een optocoupler makkelijk door te meten. Maar nogmaals, op de foto kan ik niet zien wat het voor een component is.



De volgende stap is domweg één voor één de elko´s met een capaciteits meter doormeten. Zoals ik al zei, een föhn en kältespray is ook een goed hulpmiddel.

Bij verschillende elko´s zie je inderdaad wat "drab", maar dat is OK. Dat is lijm. Ik heb nooit begrepen waarom die fabrikanten dat doen.



Je allerlaatste optie is domweg blind alle elko´s vervangen. Daar ben ik persoonlijk fel op tegen. Door mensen met geen of weinig soldeerervaring is de kans op nog meer schade groter.

Doorgaans repareer ik zo´n voeding binnen 30 minuten. Maar ik heb natuurlijk wel alle hulpmiddelen ter beschikking. Scoop, multimeter met capaciteitsmeter etc.



Kom je er helemaal niet uit, dan zou ik gewoon de hele voeding vervangen.

[Steve]

vervang eens de 1000 uf/16v elco`s (waarschijnlijk 2 stuks)

en de grote aan de primaire zijde.

[focus103]

Dat is de elko waar de pass sticker op zit en zo te zien is de weerstand nog wel in orde.

Gewoon twee draadjes op de print waar de elko zit en een andere elko op die twee draadjes. (DENK ER AAN 360 VOLT)

Volgens mij zijn er toch wat elko's die een beetje bol staan.

peter

[Eddy VL]

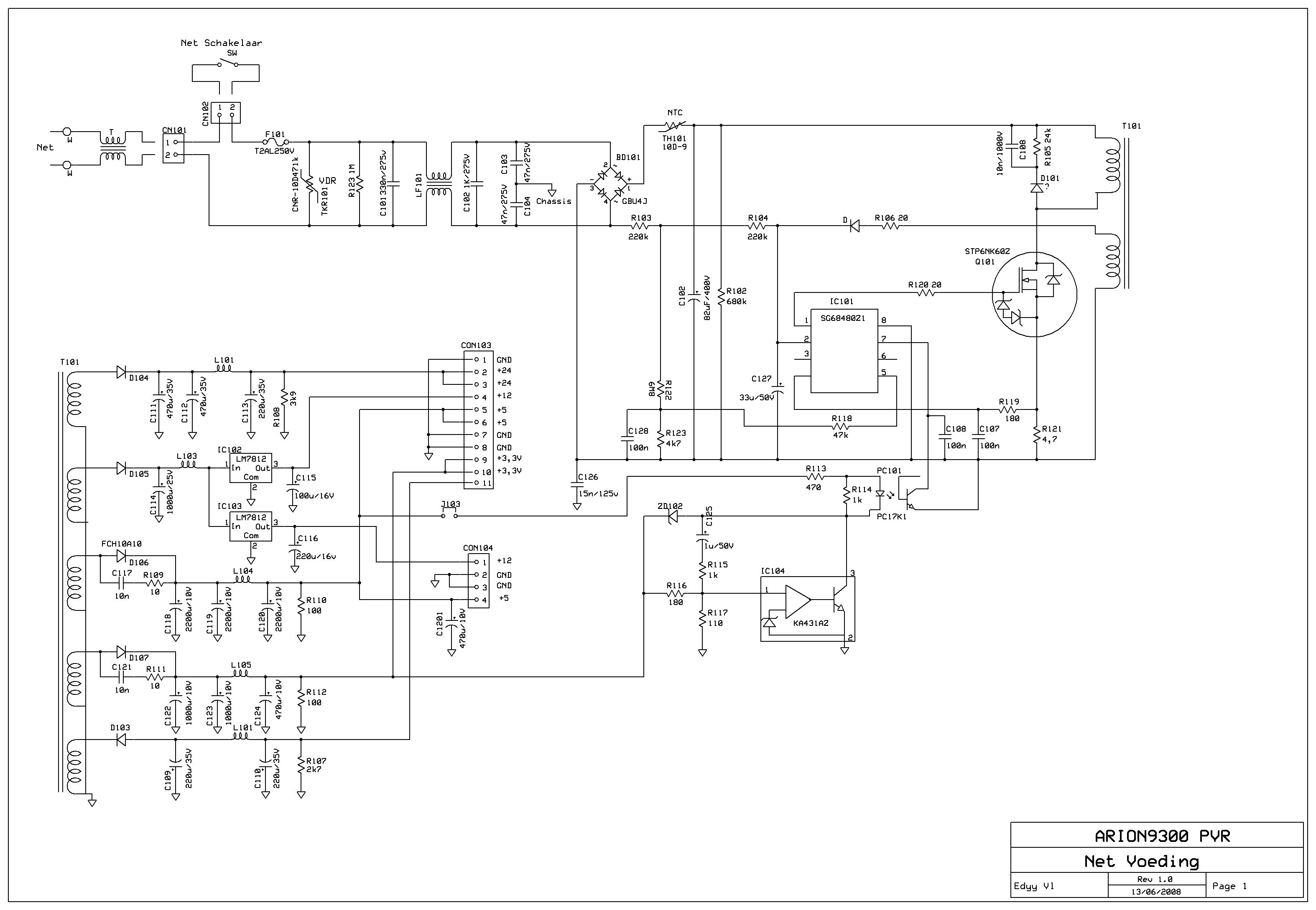

Hierbij het schema van de Arion 9300 PVR (nieuw type). Het primair gedeelte zou wel eens vergelijkbaar kunnen zijn met de Topfield voeding.



Zoniet ... ja ...



P.S. Sommige waarden kunnen ontbreken of onvolledig zijn, niet alles is te lezen of te meten!)





M.v.g.



Eddy



[Gast Drs. IJzerbout]

Volgens mij zijn er toch wat elko's die een beetje bol staan.



Meten = weten

[Gast seat power]

Heb weer wat metingen gedaan.



Op primair elco (c5) meet ik 280v gelijkspanning. Wissel meet ik ongeveer 1v.



Ondertussen alle elko's losgehaald. (is er een mogelijkheid om ze te testen zonder een capacitijtsmeter?)



Ik zal van de week eens nieuwe halen en kijken of dit verbetering brengt.
