Wie heeft verstand van krachtstroom aansluitingen ?

[ronaldsl]

Hoi,



Ik moet een machine aansluiten op krachtstroom. Nu hoorde ik dat de verschillende draden in de muurstekker EN in de stekker van de machine verschillend aan gesloten KUNNEN zijn.

Hoe kom ik er nu achter wat wat is ?

en

kan het kwaad als iets NIET goed is aangesloten ?



Ronald



[Gast KeesP]

Met een aansluiting van 3 fasen + aarde kan niet zoveel misgaan.

Als je maar weet welke draad de aarde is ( meten tussen de behuizing van de motor en 1 van de 4 pootjes in de stekker).

De motor kan dan hooguit de verkeerde kant op draaien.

Dan is het een kwestie van 2 adres verwisselen in de stekker.

Als het en aansluiting is van 3 fasen + 0 + aarde wordt het wat moeilijker.

[Gast wanderer]

hier eens kijken?

http://dvtg.hku.nl/licht/stroom~1.htm

[ronaldsl]

ja, die heb ik gelezen.



Gaat mij er echter OOK om, KAN ik iets verkeerds doen, ik bedoel blaas ik bv niet de hele elektronica van een dure machine op ?



Ronald



[Gast KeesP]

Wat is het voor een machine, en heeft ie een 4 polige of een 5 polige aansluiting?

[Gast Drs. IJzerbout]

Als je even verteld wat je precies wilt aansluiten en om welke stekkerverbinding het gaat. Is het Perilex of CEE.

Bij beide stopcontacten zou ik altijd met een fasemeter meten of de draairichting juist is aangesloten.

Indien dit niet zo is, dan dit altijd eerst corrigeren.

Dan pas de motor aansluiten:



L1 = zwart

L2 = bruin

L3 = zwart

N = blauw (nulleiding)

PE = geel/groen (randaarde)

[ronaldsl]

het is een grote papier stapelsnijder, voor bijvoorbeeld een drukkerij. Dit soort machines snijden met gemak bv een pak papier van 10 cm dik door. Deze machine heeft 4 draden. Groen=aarde, 1 x rood, 1 x wit en 1 x zwart.



Er staat hier ook nog een andere, met 5 draden. Groen=aarde, 2 x zwart, 1 x bruin en 1 x blauw.



Snap je mijn verwarring een beetje ?



Ronald



PS

Ik wil je wel een tekeningetje (vanavond) mailen ...



[hemertje]

Origineel bericht van: ronaldsl

het is een grote papier stapelsnijder, voor bijvoorbeeld een drukkerij. Dit soort machines snijden met gemak bv een pak papier van 10 cm dik door. Deze machine heeft 4 draden. Groen=aarde, 1 x rood, 1 x wit en 1 x zwart.

Er staat hier ook nog een andere, met 5 draden. Groen=aarde, 2 x zwart, 1 x bruin en 1 x blauw.

Snap je mijn verwarring een beetje ?

Ronald

PS
Ik wil je wel een tekeningetje (vanavond) mailen ...

machine 1 is een 3 fase motor zonder nul, alleen 3 fasen en aarde
machine 2 is een 3 fase motor met een nul, dus 3 fasen, nul en aarde

aan de elektronica kan niet veel stuk, die zit altijd over 1 fase = 230V aangesloten...

[Gast KeesP]

Als het om de 1e papiersnijder gaat kan je m'n eerste bericht gebruiken.

Het kan (zoals eerder gezegd) alleen zo wezen dat ie de verkeerde kant op draait.

In dat geval b.v. de rode en witte draad in de stekker effe omwisselen.

[ronaldsl]

je hebt mail



[ceesv]

Origineel bericht van: hemertje

aan de elektronica kan niet veel stuk, die zit altijd over 1 fase = 230V aangesloten...

Gedeeltelijk mee eens, wanneer het een machine is die ook de nul gebruikt, wordt er meestal in de machine tussen nul en fase 220 volt afgetakt voor de besturing.
Wanneer de nul dan niet aangesloten wordt, kan de besturing defect raken door overspanning.

Maar het lijkt er hier op , dat alleen de 3 fasen en aarde aangesloten worden.

Bij inschakelen moet dan wel de draairichting goed zijn aangesloten.
mweestal zit er een blower in zo'n machine, voor het papiertransport op de snijtafel. Daaraan kan je zien, of de draairichting goed is.
Kijk wel op de blower zelf, omdat wanneer die verkeerd om draait, die nog steeds (minder) lucht uitblaast.

Citaat:
het is een grote papier stapelsnijder, voor bijvoorbeeld een drukkerij. Dit soort machines snijden met gemak bv een pak papier van 10 cm dik door. Deze machine heeft 4 draden. Groen=aarde, 1 x rood, 1 x wit en 1 x zwart.

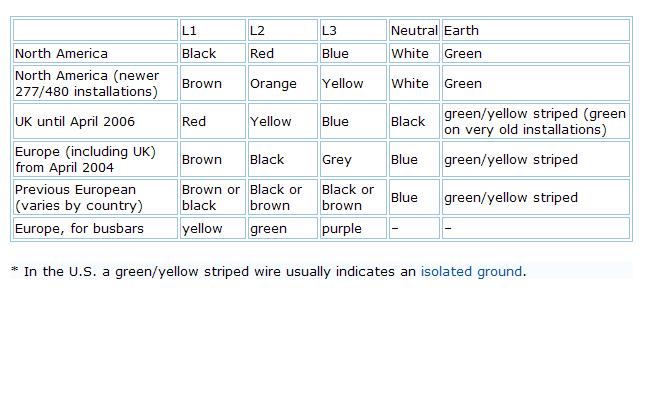

Ik zou, wanneer ik in de onderstaande tabel kijk, hier even naar laten kijken door een elekticien.
Volgens onderstaande tabel zouden er maar 2 fasen, nul en aarde aangesloten zijn.

[Gast KeesP]

Hoeveel polig is de wandcontactdoos en de stekker?

[ronaldsl]

alle drie 5 polig.



en wat doet die NUL draad dan ?



[Gast KeesP]

Verder via email

[ronaldsl]

Citaat:

Bij inschakelen moet dan wel de draairichting goed zijn aangesloten.

mweestal zit er een blower in zo'n machine, voor het papiertransport op de snijtafel. Daaraan kan je zien, of de draairichting goed is.

Kijk wel op de blower zelf, omdat wanneer die verkeerd om draait, die nog steeds (minder) lucht uitblaast.



helaas zit er op deze geen luchttafel.



maar als de moter van het mes nu eens verkeerd gaat draaien ?



ronald
