Defecte Oslink

[Lamko]

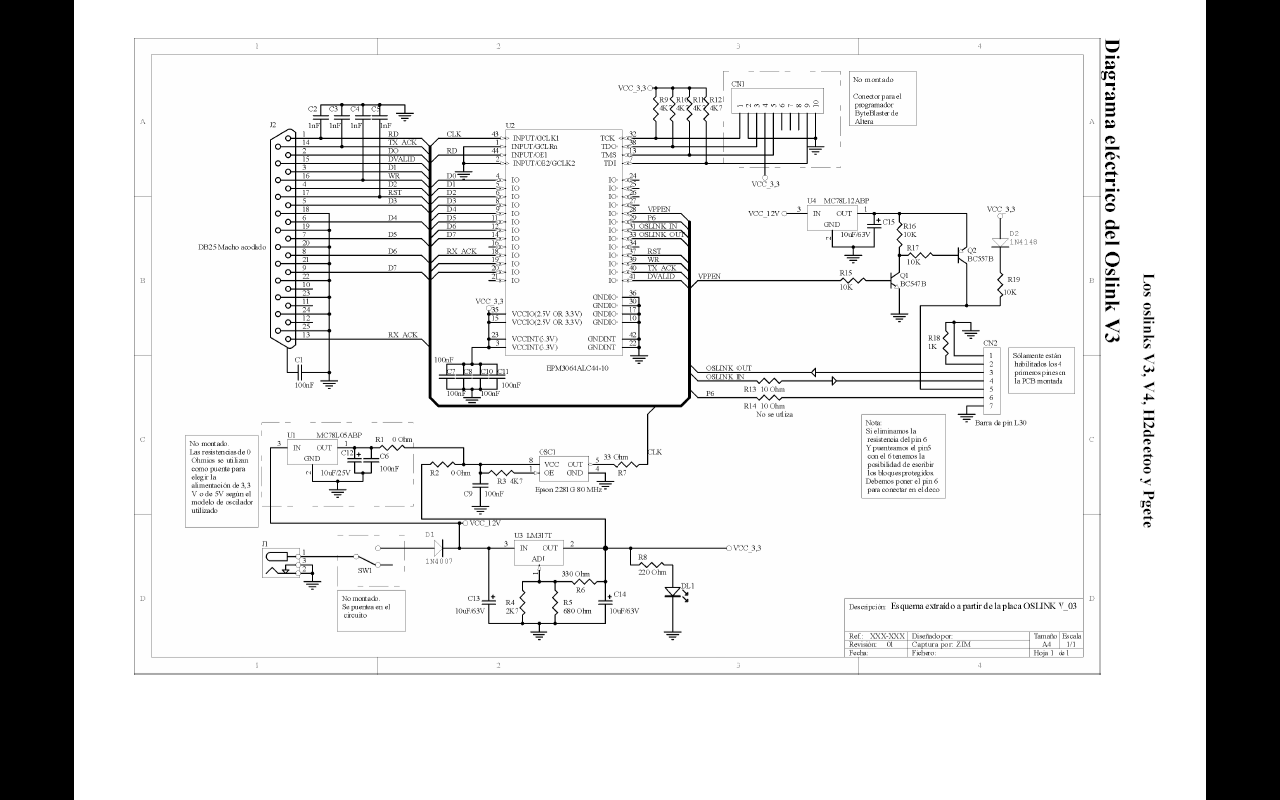

Ik heb het programma oslinkv2.99 gebruikt en in de watchdog scherm het commando OSLINK in getoetst maar hij zegt dat er geen h2deeto interface aan hangt. Heb het schema van de Oslink V3 hier even toegevoegd en heb een paar spanningen gemeten.



Onbelast op de adapter van 9V ~ meet ik 11 V ~

Na de afvlakdiode meet ik 5,6 V ~ En waar 12 V moet staan meet ik iets van 4,75 V. En uit de LM317 meet ik maar 2 V wat 3,3 V moet zijn. De 78L05 is niet gemonteerd omdat het kristal maar 3,3V nodig heeft.



Heb iemand gebelt met enige elektronische kennis en die gaf aan dat de voedingsspanning te laag was of een kortsluiting die de spanning omlaag trekt. Maar hoe moet ik ooit een kortsluiting vinden, dat de voedingsspanning te laag is lijkt me ook sterk want volgens mij is de 9 V adapter er gewoon bijgeleverd maar ik heb m 2ehands gekocht dus er zou evt iets mis gegaan kunnen zijn.



Iemand die even een oogje over het schema wil wagen en mij zo kan zeggen waar het aan ligt of wat ik moet doen ?

[Beobuddy]

Origineel bericht van: Lamko

Na de afvlakdiode meet ik 5,6 V ~ En waar 12 V moet staan meet ik iets van 4,75 V.

Wat meet je nu eigenlijk? Na een diode zou je geen wisselspanning moeten meten.
Diode goed?
Ik zou de ingang van U4 loshalen, daar zou een sluiting in kunnen zitten die de voedingsspanning naar beneden haalt.
Sluiting in de LM317 haalt deze niet zo omlaag.
Na het losahalen van die U4, meet je dan wel een goede spanning na de 317?

[Lamko]

Die 5,6 V ~ zal wel een meetfout zijn van de multimeter. Zou je me ook uit kunnen leggen hoe door een sluiting die spanning zo omlaag wordt gehaald door een 78L12. Je zou toch zeggen een kortsluiting is meestal een hele lage weerstand of geen en dan verlies je toch ook geen stroom. Maar wat gebeurt er dan met de spanning ?? En waarom zou bijv niet één van de torren stuk kunnen zijn.



Maar misschien snap ik je en wil je door dingen uit te sluiten naar een werkend resultaat toe, dus moet ik eerst maar eens zorgen dat ik de 3,3 V goed is. Zodat ik daarna weer verder kan kijken Verder zal ik ook even meten of de 78L12 ook doorpiept of dat de weerstand heel laag is.



Heb ik het zo een beetje in de gaten ?

[Lamko]

U4 los gehaald en meet nu op de oscilator geen spanning.

Uit de LM317 komt iets van 3,7 V en het spoor na de oscilator is ook goed. D'r gaat dus al heel vroeg iets mis maar waar en hoe ?

[YUGI]

misschien een domme vraag heb je met de oslink ook verbinding met je decoder, probeer dat eens daar gaat het toch om.



gr

[Lamko]

Uuuh nee, om uberhaupt software in decoder te kunnen krijgen moeten beide verbinding hebben, de decoder en de pc.



Omdat het zo vroeg al mis gaat denk ik dat het al bij de LM317 circuit zelf al misgaat.



Maar ik heb nu ondertussen de smd-weerstanden ook gemeten. Gewoon in de print want smd loshalen doe ik liever niet tenzij er vervangen moet worden. R6 geeft netjes 330 ohm maar de twee weerstanden die parallel aan elkaar staan geeft R5 550 ohm wat 660 ohm moet zijn en R4 geeft ook een 550 ohm die in werkelijkheid 2k7 moet zijn.

Vooral de 2k7 die maar 550 ohm heeft als weerstand lijkt me veel te laag en dus stuk, en door die lage weerstand functioneert hij als een kortsluiting.



Iemand die mijn theorie kan goedkeuren ? Smd weerstanden heb ik niet liggen en ik kan niet eerder als maandag weer met de print aan de slag.

Alle hulp is welkom

[columbo]

sory maar je theorie klopt van geen kant,weerstanden in een circuit meten is hel wat anders als gewoon los,en een weersstand maakt in principe noot sluiting kan wel doorbranden of verlopen.Meten is weten ALLEEN als je weet wat je moet METEN,en hoe.

[Lamko]

bedankt, voor het neerhalen van mijn theorie



Hoe zou jij het dan aanpakken ?

[YUGI]

ik heb mijn oslink nog nooit op die manier gecheckt ik ram hem in de decoder en gaan met die banaan.7 of 9 volt er en in 5 min nieuwe software er in.



gr

[Lamko]

Niemand die me wil helpen ? Zo'n simpel printje is toch voor mensen die complete tv's repareren toch helemaal niks.

Zal wel weer iets zijn van zo'n noob moeten we teveel leren laat maar zitten

[theparasol]

Origineel bericht van: Lamko

Onbelast op de adapter van 9V ~ meet ik 11 V ~

Zoek eerst maar een andere adapter want de oslink heeft gelijkspanning nodig.

[trust]

Origineel bericht van: Lamko

Zal wel weer iets zijn van zo'n noob moeten we teveel leren laat maar zitten

Op zo'n symphaatiek antwoord wil ik wel reageren .

Heb je een foto van jouw oslink zodat ik kan kontroleren of we dezelfde hebben , dan kan ik meten op de punten die jij aangeeft en vergelijken we de waardes

[banpino]

Vooral de 2k7 die maar 550 ohm heeft als weerstand lijkt me veel te laag en dus stuk, en door die lage weerstand functioneert hij als een kortsluiting



550ohm is normaal,omdat er nog een weerstand parallel staat nl 680ohm,van 2 parallel weerstanden is de vervangerweerstand altijd kleiner dan de kleinste waarde...

grt.

[Lamko]

Dat krijg je dus als je iets 2ehands koopt !

thx theparasol



@trust het heeft wel geholpen

Bedankt voor je aanbod.



thx banpino

Voor je pm en uitleg.



Ga maandag even een andere adapter regelen. Tot zover iedereen bedankt.



[Beobuddy]

Origineel bericht van: theparasol

Origineel bericht van: Lamko

Onbelast op de adapter van 9V ~ meet ik 11 V ~

Zoek eerst maar een andere adapter want de oslink heeft gelijkspanning nodig.

Hoeft niet, kan wel.

In dit geval wordt de wisselspanning enkelzijdig via D1 gelijkgericht. Alleen is dan de bufferelco C13 aan de te kleine kant.
Dus een DC adapter zou beter kunnen zijn.
Maar met behulp van 4 diodes (bijv. 1n4001) en een extra elco kom jr er ook. Een andere adapter is makkelijker, maar niet noodzakelijk.
