[TV] rasterprobleem met een B&O LX2802

[Werkpaard]

Ik heb het probleem met een B&O LX2802 dat ongeveer na een uur spelen het er in het midden van het beeld rasterstrepen verschijnen. Uiteraard eerst het raster IC vervangen en daarna alle elco's eromheen echter zonder resultaat. Ik kan wel m.b.v. caltspray de klacht verhelpen door op het raster IC te spuiten echter moet ik deze wel erggggg koud spuiten. Wie heeft er misschien een idee.

[columbo]

lastig als ik het beeld niet kan zien,maak eens een foto,en omschrijf de strepen biv dik of dun ed.kan ook de voeding spanning voor het ic zijn,grotere cap.elco's kan geen kwaad in de voeding spanning voor het ic.ps maak ook evt een foto van het gedeelte van het schema {raster+ .}.dan kan ik je beter helpen

[Werkpaard]

ik heb geen idee hoe ik fotos moet plaatsen.

[trust]

Origineel bericht van: Werkpaard

ik heb geen idee hoe ik fotos moet plaatsen.

Volgens Johan

[Werkpaard]

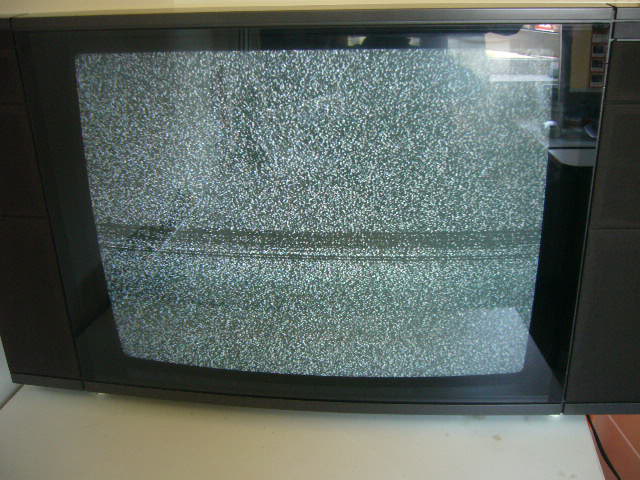

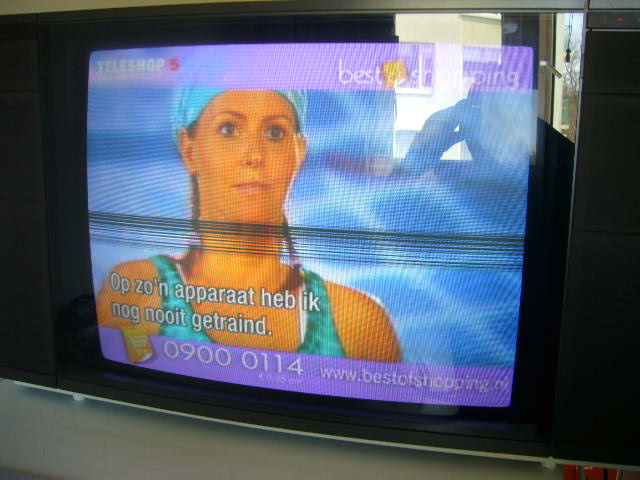

als het goed is staan de fotos erop.

[Steve]

ik neem aan dat je een nieuwe tda2170 hebt geplaatst,en dat dit niet geholpen heeft.

vervang de volgende elco`s eens

C44 100u/63v

C45 100u/63v

C47 100u/63v

C49 22u/16v

C48 1u/50v



Mocht je in plaats van een tda2170 de tda8172 gebruiken,verander dan de volgende weerstanden ook



R78 = 1k5 wordt 3k3

R85 = 1 ohm wordt 0,56 ohm

[Werkpaard]

inderdaad alle ecloco's en de raster IC vervangen door een originele TDA 2170 en niet de vervanger. Echter zonder resultaat. Het enige wat op caltspray reageert is de tda maar dan moet ik hem goed koud maken. Vandaag nogmaals een nieuwe tda erin gezet maar zonder resultaat.

[boarder]

probeer de volge,de elcos nog eens:

C40: 100µ/16V

c107: 10µ/16V

c108: 4.7µ/25V

C131: 100µF/16V



succes



[Werkpaard]

ook deze 4 elco's zijn niet de oorzaak van mijn klacht DAMN..............

[boarder]

meet de voedingsspanning van de verticale eens met een oscilloscoop - brom of extreme storingen.



Controleer C9 (4.7nF ) in de buurt van D6, secundaire van de voeding.



Succes

[Steve]

geef eens door wat je vervangen hebt,de elco`s met pos nr erbij

[Werkpaard]

zojuist pin 4 van IC gemeten met een scoop. Geen rimpel op de voedingsspanning. Ook C9 meet 4n7 dus ook geen probleem.

Nog meer ideeen ????

[Werkpaard]

Omte beginnen raster ic tda2170 ( tot 2 keer toe en geen tda8172 met de modificatie )



C44 100u/63v

C45 100u/63v

C47 100u/63v

C49 22u/16v

C48 1u/50v

c40 100/63v

c107 10u/63v

c108 4,7u/100v

c131 100/63v





ook alle condesatoren ( c49,c54,c26,c28,c29 )in de horizontaal circuit en de bctjes ( tr6,tr8,tr10,tr15 )maar dat heeft uiteraard niks met het raster te maken.

[Steve]

pen 4 is de input,daar zal je ook geen rimpel meten.

het schema staat op de server van deze B&O

controleer eens c50 c51 en c46

[columbo]

als de strepen bewegen,lijkt het op een lekage in de (hoogspanning)lijntravo, dan kun je ook dit soort strepen krijgen.kijk ook even of je geen ozon ruikt,,zoetigelucht". EVT Testen aan de buiten kant van de lijntravo of er geen lekage is,met een goed geisoleerde schroevendraaier met een draad aan de aqadag van de beeld buis vebinden;(metalen koord)evt met weerstand er tussen,langs de isolatie van de travo gaan,er mogen geen vonken overspringen als hij aan de buiten zijde goed is.EVT travo testen met een stvdst-01 is test app. van HR.
