Signaal dvb-c kabel.

[Gast c.c.]

Ik heb 35 SNR AGC 40%.

Is dat goed of zal het beter om er een kabelversterker tussen te zetten.

[Catastrofus]

Origineel bericht van: c.c.

Ik heb 35 SNR AGC 40%.
Is dat goed of zal het beter om er een kabelversterker tussen te zetten.

Ik heb 96% om 40% (met versterker) maar dat zegt allemaal niet zo echt veel. Zolang je ber maar op 0 staat.

Gert.

[Gast c.c.]

Oke bedankt.

Mijn ber is 0.

Ik heb nog een goede kabel versterker liggen.

Kan het natuurlijk altijd ff proberen.

Er zit nu een verdeler tussen 1 in 4 uit.



[Gast c.c.]

Ik heb er een versterker voor gezet.

Het signaal is nu 35.8 ACG 38%.

Het is iets beter maar meer is er echt niet uit te krijgen.

Ber is nul 0.

[gerritvogels2]

Ik had hier in het Ziggo gebied met name op RTL 8 blokken in beeld. Hier Daat waar de kabel het huis in komt een versterker er tussen gezet. Het signaal was niet echt hoger in procenten maar de blokken waren geheel verdwenen. kijk je niet bling op de signaal waarde die de ontvanger weer geeft maar kijk of je beeld goed is.



Gerrit

[Catastrofus]

Origineel bericht van: c.c.

Ik heb er een versterker voor gezet.
Het signaal is nu 35.8 ACG 38%.
Het is iets beter maar meer is er echt niet uit te krijgen.
Ber is nul 0.

Prima toch? Zolang je ber maar 0 blijft is ieder percentage acceptabel.

Gert.

[Snurker]

Ik zal hier een paar kabelmetingen laten zien

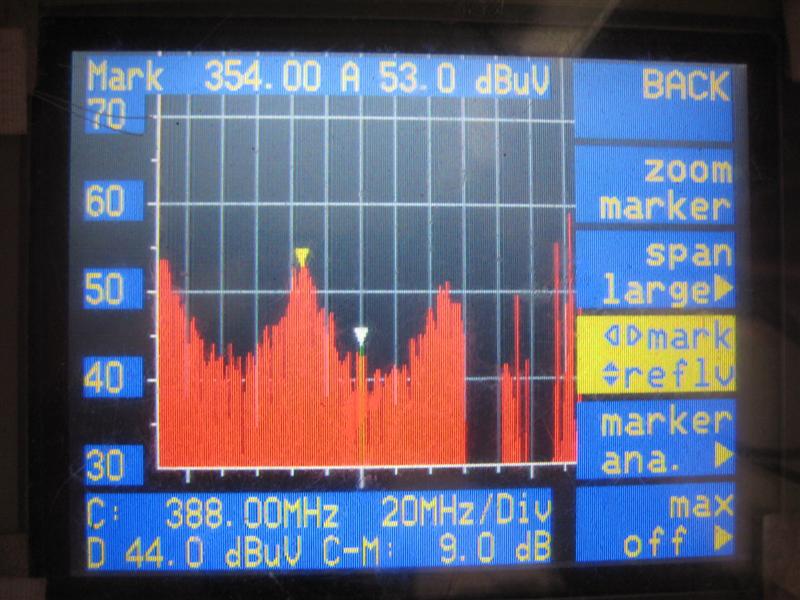

in het tweede beeld zie je het te zwakke signaal van het digitale spectrum, welke ook nog ongelijke waarden vertoont

een goed spectrum is meestal vlak en tussen 60 en 70 dB

dus een groep is bijna goed terwijl een andere groep veels te zwak doorkomt..

ga je er een versterker bij plaatsen, ontstaat er kruismodulatie (te sterk, door te zwak)niet altijd aan te bevelen.

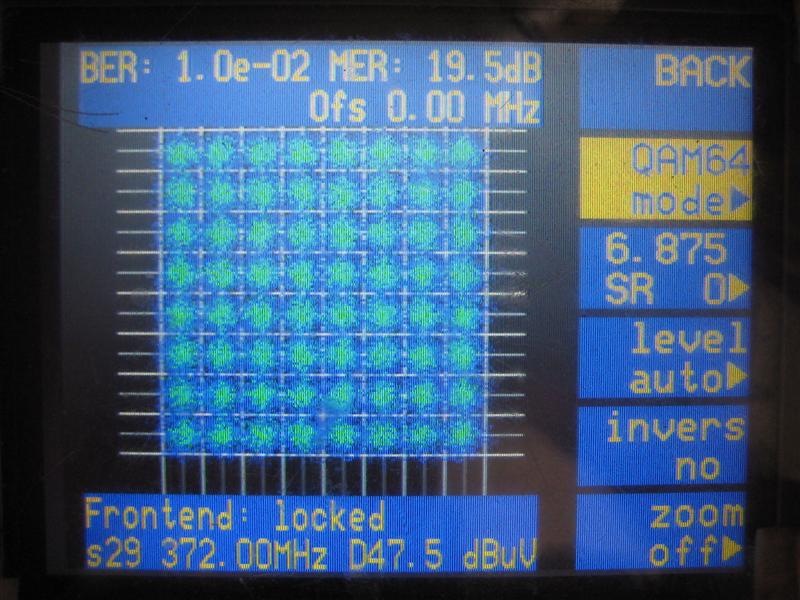

In het eerste beeld zie je het QAM64-patroon van het digitale signaal ..duidelijk te veel in de ruis..moet veel scherper zijn.



Snurker



[Gast c.c.]

Ik heb mijn combolook ff op de kabel aangesloten.

En dat ziet er zo uit na de versterker.

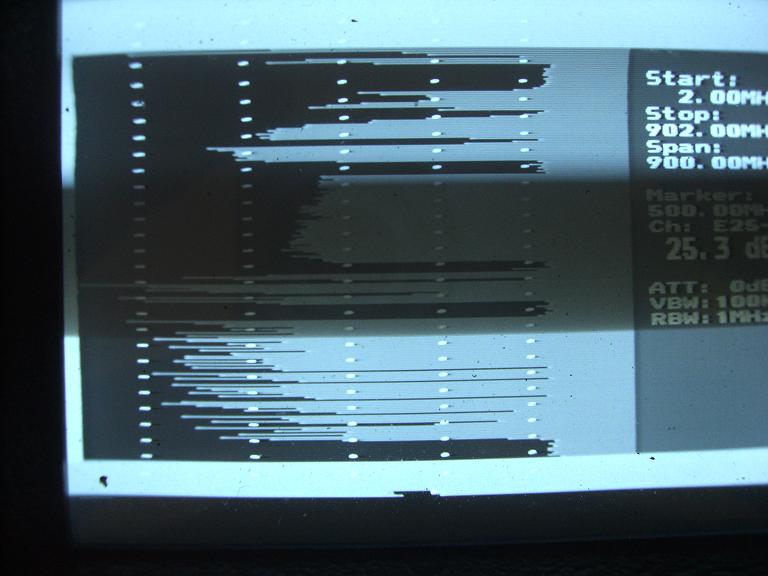

Afbeelding 2 is zonder versterker

[Snurker]

zo kan ik ook meten ..

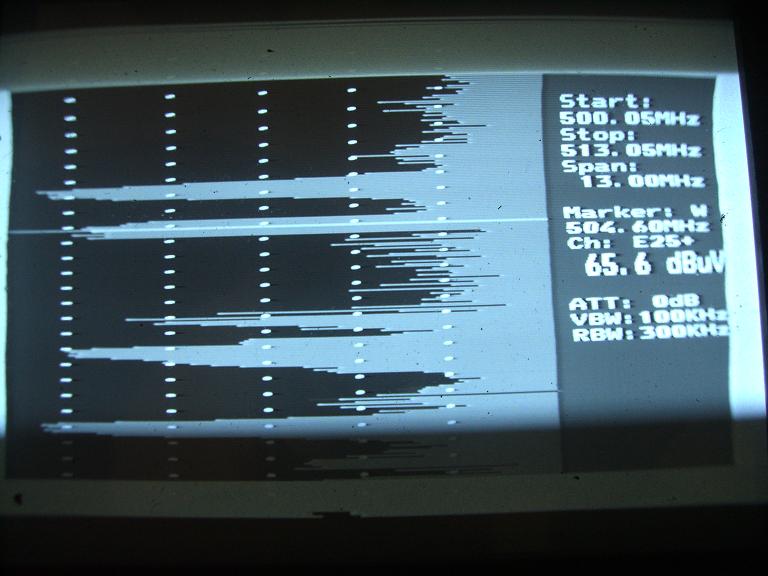

Op het eerste beeld met versterker staat jouw marker op 504 Mhz ik vermoed op Ziggo Nederland 2, want daar zit de video-draaggolf op 503,25 Mhz en geeft rond 65 dB



Op jouw tweede plaatje zonder versterker staat de marker op 500 Mhz met 25 dB ..maar het beeld van de scoop vertelt de waarheid.

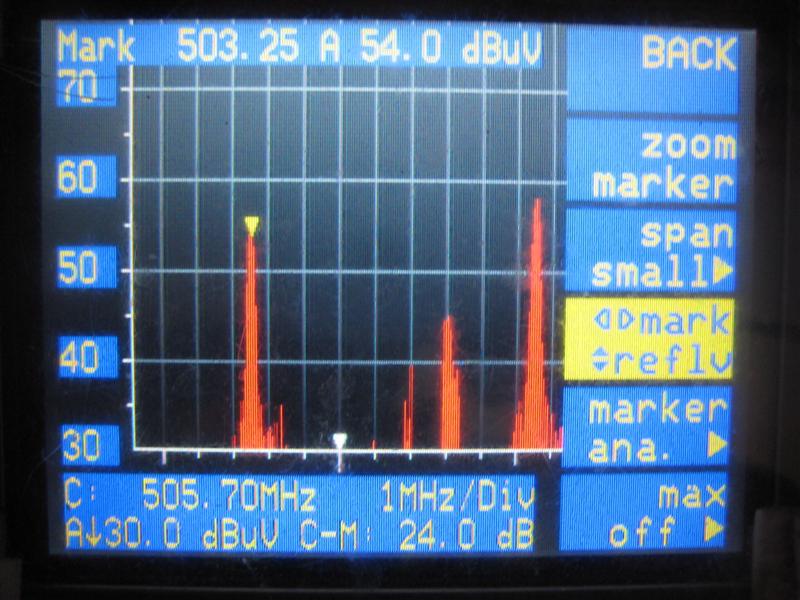

Hieronder van mij een plaatje van die zelfde draaggolf



Snurker



[Gast c.c.]

Ik kan er nog niet uit op maken wat nu beter of verstandig is met of zonder versterker.

Aan het aantal DB te zien lijkt mij met versterker beter.

Kan je ook kruismodulatie zien op de meter Snurker.

Wat voor meter heb jij,

Je kan er ook digitale diagram op zien dat kan op mijn satlook niet wel bij schotel meting.

[Snurker]

Kruismodulatie ontstaat in een breedbandversterker, als het signaal niet linear verloopt en zie je in de vorm van staande golven. Heel goed te zien op mijn eerste foto (die ongelijke versterking)

De meter is een Kathrein MSK33 die ook door de kabel firma's wordt gebruikt.

Je kunt er ook kabelsluitingen mee controleren..op welke afstand er gegraven moet worden.



Snurker
