Vraagje i.v.m. een Inverto universal single flange lnb

[Crazy Sat]

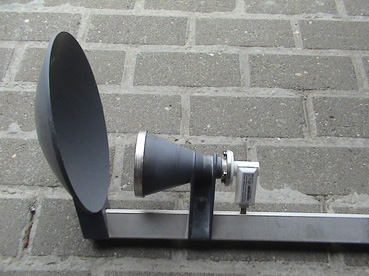

Heb hier een inverto universal single flange lnb voor op een feedhorn van een deltastar schotel. Echter gezien deze lnb te lang is om vertikaal op de feedhorn te plaatsen heb ik een foto gezien waar deze een kleine hoek ( +/- 30° ) gedraaid staat. Heeft deze opstelling van de lnb een invloed op de opvangst ? Of moet die werkelijk vertikaal komen te staan ? Zie foto :

[trust]

Het schijnt de greg te zijn van Likvid in Stockholm .

Ik weet niet of die skew optimaal is voor zijn lokatie .

In principe zou die skew voor elke draaibare install. ong. recht moeten staan .

Ik zit met hetzelfde probleem dat mijn naar flens omgebouwde GT-QD40D met de F-conn. ook tegen de feedarm zit als de lnb recht hangt .

Daardoor kan ik maar in één richting de skew verstellen om te kijken of daarmee nog wat signaal/kwaliteits-winst te halen is .

Morgen ga ik de lnb 90º gedraaid monteren en in het menu van de Nokia de polariteit van wat zenders te wisselen .

Een kijken of er nog iets meer uit te halen is .



[Crazy Sat]

idd. is de op stelling van Likvid.

wacht even uw op uw bevinden



of misschien met een F connector die een hoek maakt van 90° .



indien dit ook niet zou lukken misschien gewoon een verikaal gat boren door de feedhouder ?

[Snuffer]

Neem nooit die F conectors wat een bagger en de hoek is te klein voor de Freq.

Doe het volgende (dit is trouwens op het fibo forum ook al eens besproken)

Haal een aluminium vierkante koker van het formaat van de driehoek monteer deze onder de bestaande orginele driehoek en zaag nu het stukje driehoek weg dat er voor zorgt dat de lnb niet goed staat boor in de vierkante koker eventueel nog een gat voor de coax als dit nodig is an klaar.

Vergeet echter niet dat een Rotory LNB wat voor feedhunters fijn is i.v.m. 8 West etc. nu niet mogelijk is je zal dan een Magnetig Polerizer moeten nemen die je stuur met de schakeling zoals Trust die heeft ontwikeld deze is op print tegen kostprijs beschikbaar.



Ron

[Gast dischdriver]

Origineel bericht van: Crazy Sat

Heb hier een inverto universal single flange lnb voor op een feedhorn van een deltastar schotel. Echter gezien deze lnb te lang is om vertikaal op de feedhorn te plaatsen heb ik een foto gezien waar deze een kleine hoek ( +/- 30° ) gedraaid staat. Heeft deze opstelling van de lnb een invloed op de opvangst ? Of moet die werkelijk vertikaal komen te staan ? Zie foto :

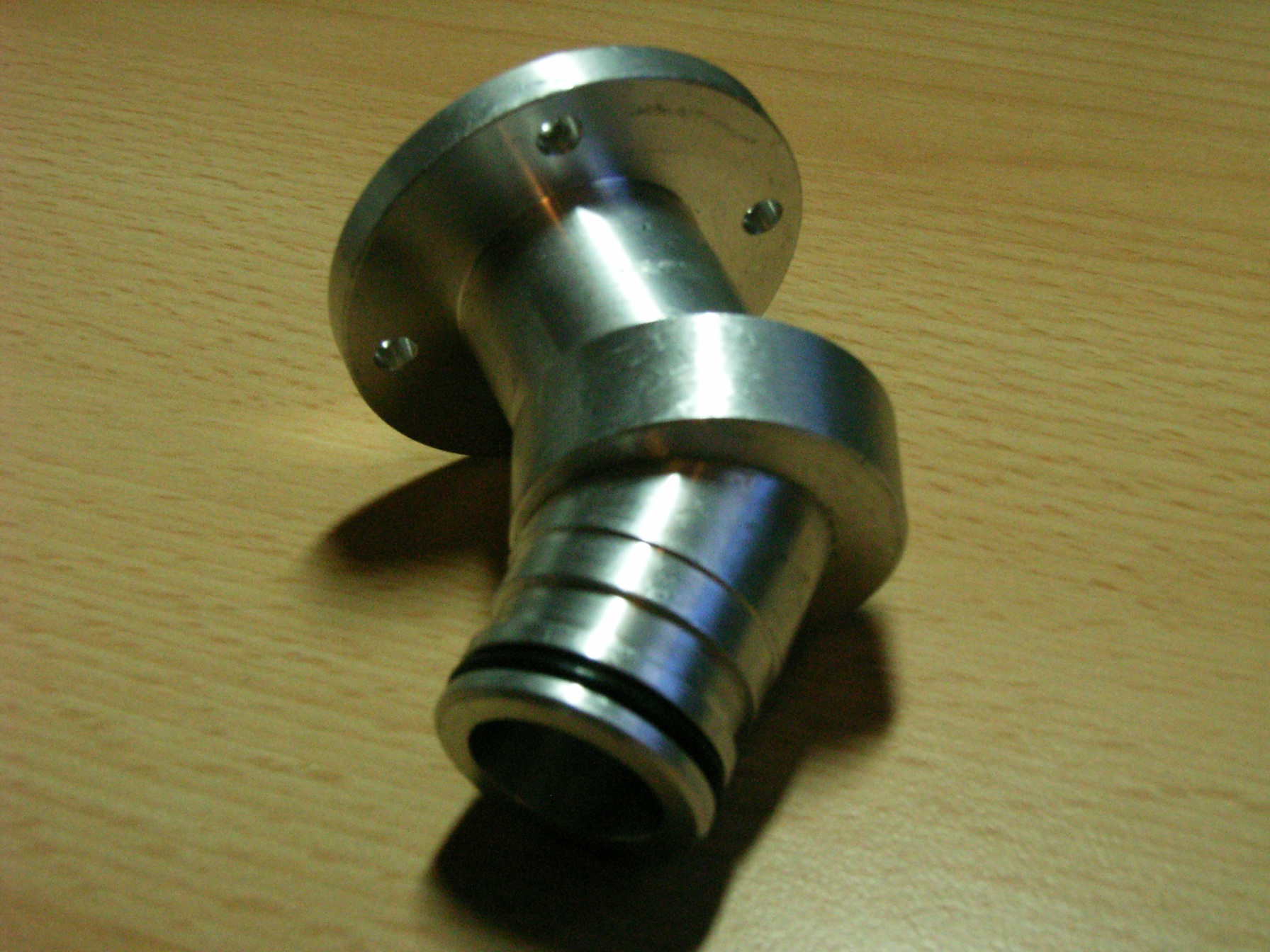

@crazy Sat

bedoel je dit


Mvg Dischdriver

[Crazy Sat]

@ snuffer



Citaat:

dit is trouwens op het fibo forum ook al eens besproken



Ron, kan op dit forum die bespreking i.v.m. het bijplaatsen van die vierkante alu profiel niet terug vinden . Kun je misschien even aangeven in het fibo forum waar dit staat ? Gewoon een reply op dezelfde vraag die ik daar heb gesteld . Voor de rest dacht ik aan een andere oplossing . Ik post dit voorstel wel deze avond hier.



@dishdriver



Ben benieuwd of zo een tussenstuk zou werken. Het signaal dat via de feedhorn binnenkomt gaat dus niet rechtstreeks naar de lnb maar onder een hoek van 45° .Dan komt de inverto lnb dus wel vertikal te staan ( dus loodrecht ) maar wel in een hoek van 45° van opzij bekeken wat dus en enorme winst oplevert in de ruimte tussen de lnb uitgang en de feedhouderarm . Weet niet wat de fibo specialisten hiervan denken ?

[Gast dischdriver]

@ Crazy Sat



Die hoek is zo rond de 20 a 30° meer niet de lnb komt niet links of rechts maar boven de feed arm te staan en dit hulp stukje is een soort verleng stuk van de golfpijp van de feedhorn ze zijn gebruikt bij de 55 cm Fibo schotels waar de ruimte helemaal beperkt is om daar een lnb te plaatsen waar de kabel aan de onderkant bevestigt moet worden .





Mvg Dischdriver

[Crazy Sat]

Citaat:

Die hoek is zo rond de 20 a 30° meer niet de lnb komt niet links of rechts maar boven de feed arm te staan en dit hulp stukje is een soort verleng stuk van de golfpijp van de feedhorn

Dus m.a.w. de golfstroom vanuit de feedhorn botst tegen het hulp stukje en gaat dan zo ene 20 à 30° omhoog naar de lnb . Geeft dit geen kwaliteitsverlies t.o.v. een rechtstreekse doorstroming vanuit de feedhorn ?

[Crazy Sat]

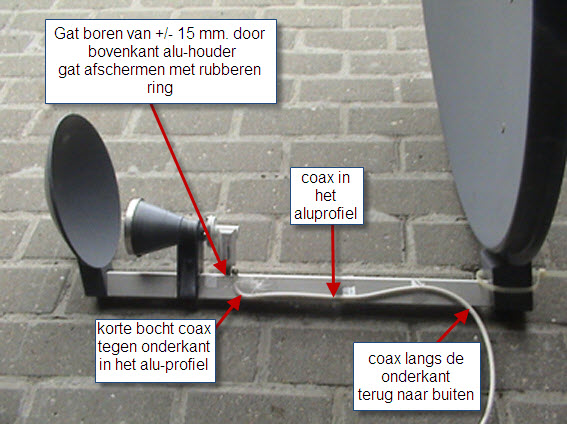

Even een oplossing aan wat ik zit te denken . Na aansluiting van de lnb aan de flens van de feedhorn is het uiteinde van de lnb praktisch tegen de alu-feedhouder.



Nu op deze plaats een gat boren aan de bovenkant van circa 15 mm. en gat afschermen met een ronde rubberen ring. Zodoende heeft men nog een dikte over van circa 13 mm. zodat de draaischroef aan de F-connector er nog goed door kan. Coax met een korte bocht doorheen de alu-feedhouder geleiden naar achter toe zodat hij langs daar aan de onderkant terug uitkomt.



De breedte van de alu-feedhouder is circa 37 mm. , m.i. moet dit voldoende zijn om een korte bocht in de coax toe te laten.

Op deze wijze dien ik geen vierkante alu-profiel aan de onderkant te bevestigen en een stuk uit mijn alu-feedhouder te zagen.

Wat denken jullie ?

[trust]

Origineel bericht van: Crazy Sat

Even een oplossing aan wat ik zit te denken . Na aansluiting van de lnb aan de flens van de feedhorn is het uiteinde van de lnb praktisch tegen de alu-feedhouder.

Nu op deze plaats een gat boren aan de bovenkant van circa 15 mm. en gat afschermen met een ronde rubberen ring. Zodoende heeft men nog een dikte over van circa 13 mm. zodat de draaischroef aan de F-connector er nog goed door kan. Coax met een korte bocht doorheen de alu-feedhouder geleiden naar achter toe zodat hij langs daar aan de onderkant terug uitkomt.

De breedte van de alu-feedhouder is circa 37 mm. , m.i. moet dit voldoende zijn om een korte bocht in de coax toe te laten.
Op deze wijze dien ik geen vierkante alu-profiel aan de onderkant te bevestigen en een stuk uit mijn alu-feedhouder te zagen.
Wat denken jullie ?

't zou goed kunnen werken , maar dan staat de lnb wel fixt , en kun je de skew niet verstellen .
Ik heb de test nog niet kunnen uitvoeren , dat word pas maandag .

[Crazy Sat]

Citaat:

't zou goed kunnen werken , maar dan staat de lnb wel fixt , en kun je de skew niet verstellen .
Ik heb de test nog niet kunnen uitvoeren , dat word pas maandag

idd. de lnb staat dan fix en de skew blijft in dit geval vertikaal. Al weet ik niet waarom de skew zou moeten kunnen draaibaar zijn. Alvorens enige modificatie aan te brengen wacht ik toch nog even uw test af. Misschien mag de lnb gewoon gebruikt worden zoals bij Likvid dan dient er niets te gebeuren. Dus wait and see , thanks op voorhand.

[Snuffer]

Foei Crazy Sat "als" feedhunter zou jij toch juist moeten weten wat je met een scew moet doen.

Denk maar eens aan 8 West en 3 Oost.

O ja 31,5 W heeft er aan een handje van tegenwoordig.

Dat is de reden dat wij op het Fibo forum ook die rotory lnb met stuurprogramma hebben gemaakt.

Woensdag gaan we testen, ik zal de verschllen eens laten zien maar 10 % meer ontvangst is echter geen uitzondering kan net genoeg zijn om die feed te zien of niet.



Ron

[Crazy Sat]

Hi Snuffer dan zeg ik maar even tegen jou foei , "als" je me dit wilde vertellen waarom antwoordde je dan niet in "uw" fibo forum op dezelfde vraag maar wel hier . Trouwens nergens in dit draadje heb ik aangegeven dat deze opstelling diende om te feedhunten .

Natuurlijk weet ik dat je met een kleine scew verplaatsing soms enkele procenten winst kan binnenhalen . In de meeste gevallen gaat ge als een normale feedhunter niet zitten te prutsen aan uwen scew van de lnb om wat extra's binnen te rijven. Met een kleine bijstelling in de elevatie van uw schotel gaat je veel meer succes hebben.



Oja "uw" ( of is het "jullie" ) rotory lnb programma zal ik met de nodige aandacht volgen op het fibo forum hoor.

[Snuffer]

Ik heb in geen van uw 7 postings dit onderwerp gezien.

Tevens heb je ook niet aangegeven dat het voor feedhunten is maar een feedhunter weet als geen ander dat het wel belangrijk is.

En zeker als feedhunter ga je juist wel die laatste procentjes binnen halen er zijn genoeg kleine signalen te vinden onder de feeds

Het rotery LNB is een project dat door mij zelf 1 jaar geleden gestart is en sinds kort door iemand met veel vakkennis is verbeterd. dus spreken we nu over een gezamelijk project.

De foto's dtaan al op het forum en de screenshots van het PC programma ook V3 is het. testen hier op de testbank waren zeer goed en stabiel nu wachten of de LNB unit op zijn juiste plek het zelfde doet.

(Ik twijvel er niet aan maar ja testen is het beste)



EN ik bedoelde even voor de goede orde dit niet als een nare opmerking hoor met dat foei als dat zo is overgekomen mijn excuus.

Ron
