Pinout RS232 kabeltje DM500

[Max8]

Hoi,



Ik heb een DM500 gerepareerd (gare elco`s)

Maar ergens in het gebeuren heb ik het bandkabeltje met de RS232 kwijt gespeeld.

Het dingetje is echt nergens meer te vinden



Heeft iemand pinout van dit kabeltje?

Dan kan ik een nieuwe in elkaar solderen.

Het gaat dus over de verbindingen tussen de pin-header op de PCB en de Sub-D connector aan de achterzijde van de DM500.



Alvast bedankt



Grtz,

MaX



[Snurker]

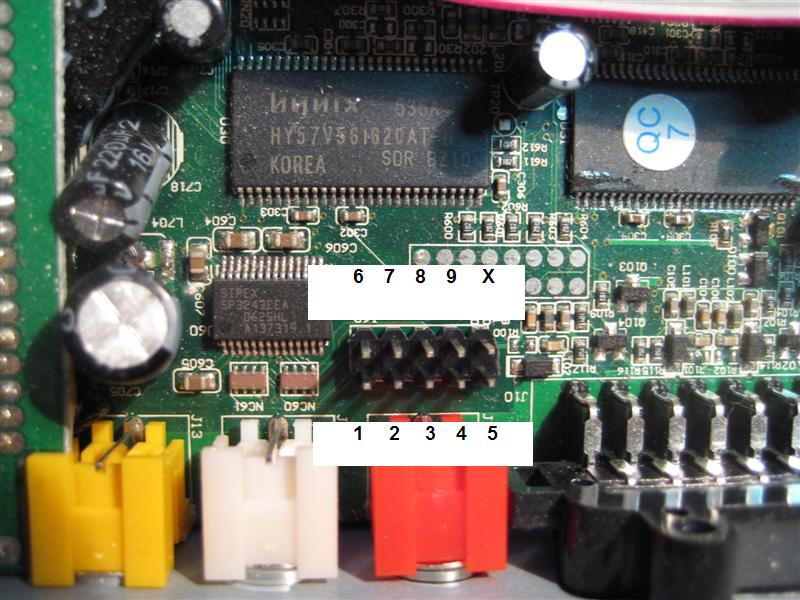

Op de serial connector kun je de aansluitpunt nummers aflezen

op de foto de corresponderende punten op de print connector J60



Snurker



[Max8]

Hoi snurker,



Bedankt voor je zeer duidelijke uitleg



Hiermee gaat het zeker lukken.



Dankje.



grtz,

MaX
