Installatie T90 Wavefrontier

[mybrain]

Hola,



ben hier in het zuiden van de costa blanca een T90 aan het installeren. Ik mis op mijn T90 een gradenboog voor de elevatie.Hoe kan ik hem nou exact op 41.7 graden zetten ? Zie ik iets over het hoofd ? De elevatie op dit model stel je in door op een lang draadeind een moer aan te draaien, maar ik zie niets wat lijkt op een gradenboog !?



De skew moet bij mij worden 106.7 en staat nu op 105. Dit lijkt mij niet goed , schotel hangt nl. helemaal waterpas.



Het probleem nu is dat ik 28,23 en 19 heb maar problemen heb met de 13 en 9 (eurobird) graden. Dit zou natuurlijk kunnen wijzen op de onjuiste skew of niet !?



Tenslotte, ik heb het HOLLES sheet gebruikt. Daar staat alleen niet de eurobird 9 gr in, wel de eutelsat op 10 gr. Dit is maar 1 gr verschil. Kan ik voor de positie bepaling van LNB de eutelsat uit dit sheet gebruiken ?



Bedankt voor de input mensen !









[Tonskidutch]

kijk eens naar de overige t90 afbeeldingen

de wave hangt altijd optisch veel meer loodrecht dan een ander wokkie.



overigens die graden achter de komma, mag je lang goed pielen

beter gewoon de midden LNB er in en die uitersten

dan komt het optimale skew vanzelf... door te meten (met meetapparaat of dreambox)



ciao

[ceesv]

Je kan het volgende doen:

Met de Sat.positie, waarvan de LNB op het midden van de rails zit stel je de azimuth en elevatie van de schotel in.

Met de Sat. positie, die aan het uiteinde van de rails zit, stel je de skew van de schotel in.



Door de offset, kijkt bij mij de schotel zelfs naar de grond.

Ik dacht, dat de horizontale plaat boven de elevatie verstellings schroef als elevatie hoek referentie gebruikt kan worden.



[mybrain]

Ben er achter gekomen dat de quad ALPS LNB's niet fatsoenlijk passen op de rail van de T90. Ze komen werkelijk helemaal strak vast te zitten tussen de schotel en de rail. Tuimelen en schuiven is vrijwel onmogelijk. Dat hadden ze bij c*rdwr*ter wel mogen zeggen toen ik alles kocht.



Gr



[mybrain]

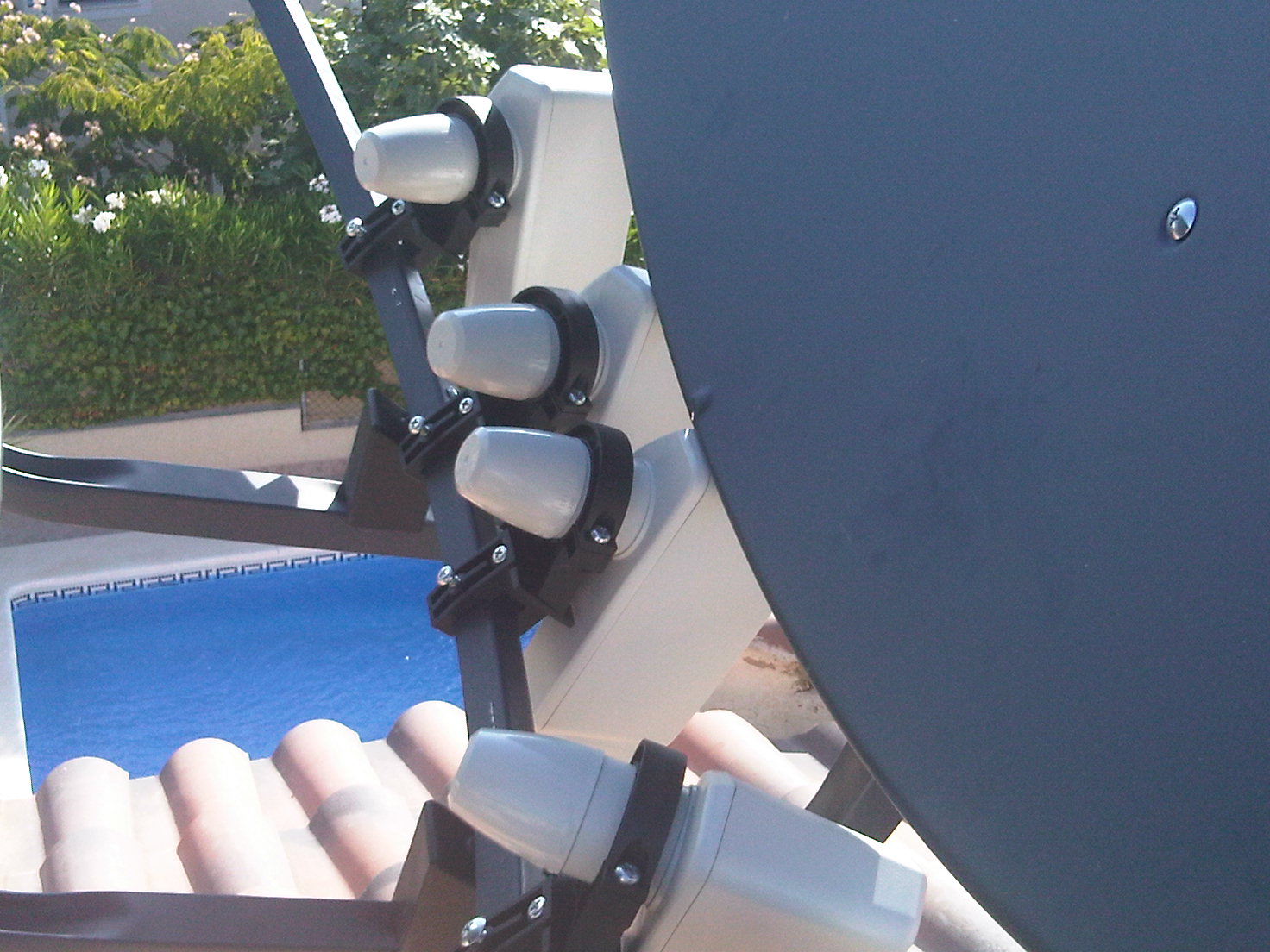

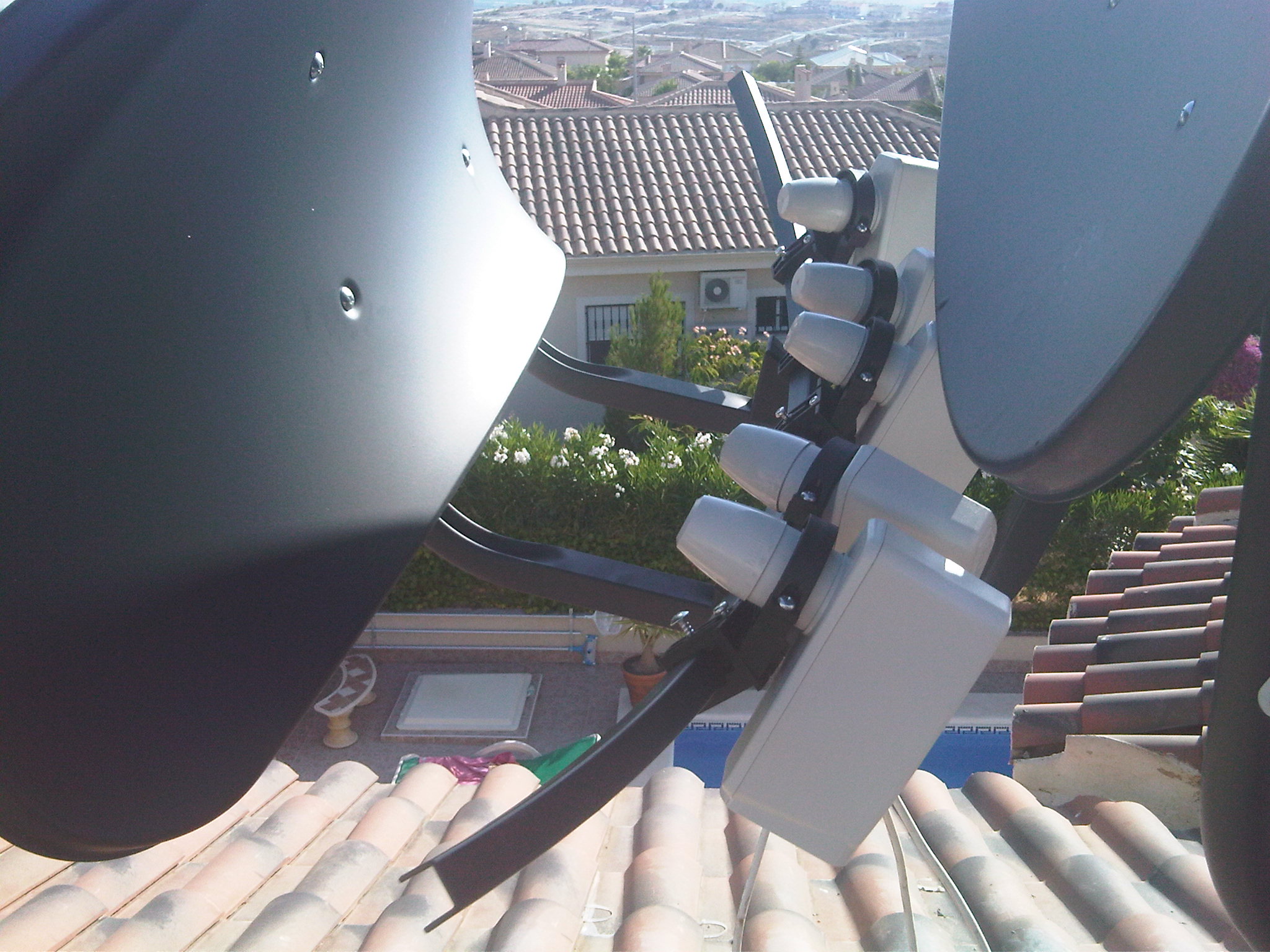

Even wat foto van mijn opstelling tot dusver. Morgen gaan wij verder.

[Vette73]

Grappig, jij hebt de houdertjes met de schroefjes naar voren. Ik heb ze naar achteren zitten. Geen idee eigenlijk of dat wat uitmaakt.......



[cookie monster]

Lees ook eens , klik: AlanS en zijn wavefrontier





Deze linkgaat over T55

[cookie monster]

Wegens aanpassen , TE laat , link aangepast ,

ALLE 20 bladzijdes in 1 keer , klik: AlanS en zijn wavefrontier

[Tonskidutch]

die schroefjes maakt geen ruk uit,

tis waar je makkelijker bijkomt DUS zoals het jou uitkomt

(de gaatjes zitten immers ook voor en achter)



die dikke LNB's is inderdaad een probleem dat had ik snel in de gaten toen ik de eerste MTI erop deed (en nooit meer een gekocht die ik niet in de handen heb gehad om het te kunnen inschatten)



de inverto twin is ook groot maar die past net en schuiven en draaien is geen probleem.

Altijd even de maat checken voorafgaand aan de koop.

ciao



[Tonskidutch]

Origineel bericht van: Sjaak(k)

Origineel bericht van: Tonskidutch

die schroefjes maakt geen ruk uit,
tis waar je makkelijker bijkomt DUS zoals het jou uitkomt
(de gaatjes zitten immers ook voor en achter)

Dat maakt wel een ruk uit, probeer de lnb maar eens te verschuiven als de schroefjes "achter" zitten, zeker met een brede lnb en meerdere coax kabels. Dat is pielen weet ik uit ervaring

ha zo gezien, ja dan maakt 't inderdaad 'N ruk uit
had ik even niet meer aan gedacht, omdat ik ze vooraan heb.
(daarom was de opstelling laatst bij iemand anders veel langzamer klaar omdat we inderdaad zaten te prutsen met die schroefjes achter)

goed om als tip nog bij de installatie procedure te vermelden dus.


ciao

[vGnp]

Wat wel veel uitmaakt is hoe je die houders op de rail zet. Als je die "verkeerd om" monteert dan kijken de LNBs onder de verkeerde hoek naar de subreflector, en wordt het naatje.



vGnp

[Tonskidutch]

Origineel bericht van: vGnp

Wat wel veel uitmaakt is hoe je die houders op de rail zet. Als je die "verkeerd om" monteert dan kijken de LNBs onder de verkeerde hoek naar de subreflector, en wordt het naatje.

vGnp

ofschoon dat erg academisch is als je Mybrain zijn foto's ziet
die zijn goed om gemonteerd.

ciao

[mybrain]

Zo weer een paar uurtjes prutsen.....vanmiddag rond 1600 hrs hadden wij 13,19,23 en 28 (bbc news) prima binnen

9 Oost hangt nog los. Nu vanavond geen 23 en 28 meer.

Ook de Sexview kanalen op de 13 komen niet door terwijl S1-S5 weer wel doorkomen.



Fijn afstelling moet nog verder gebeuren zoals ik het kan zien.

Elevatie is goed, vreemd genoeg moest de skew naar 110 ipv 106,7 vlgs Holles sheet.



Ik heb de oude triax gebruikt voor de Hispasat want die paste niet meer op de standaard rail van de T90.



Wellicht dat ik iemand van jullie uitnodig om naar Spanje te komen om het allemaal af te regelen. Vriend van mij hier in Spanje wil er ook 1





[holles]

Ik denk dat je een oude versie van de sheet gebruikt. In de laatste versie zit 9E wel in de lijst. Download deze versie of stuur je positie maar door via PM en ik stuur je de laatste versie. Of zal ik naar Spanje komen

[MacGuinness]

Naar die laatste versie ben ik ook wel benieuwt naar.

Kan je hem niet als bijlage maken?

Tevens wil ik 7, 9 tegelijk ontvangen. Enig idee hoe je dat doet met de Wave? 10e zou ik ook wel willen ontvangen maar krijg ik helemaal geen signaal op.
