De Wavefrontier T90 staat op het dak.

[Daveys]

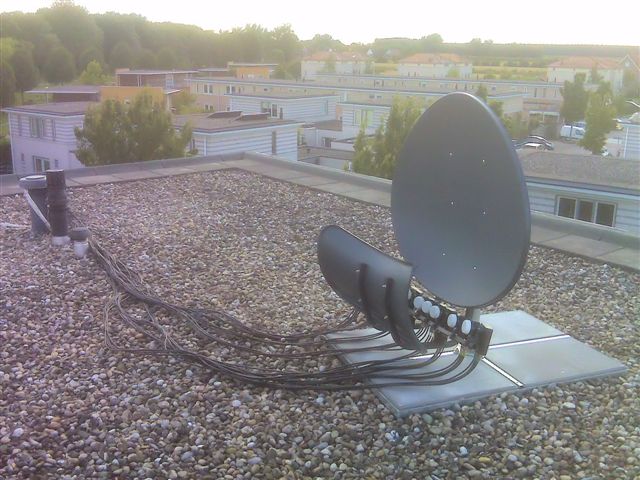

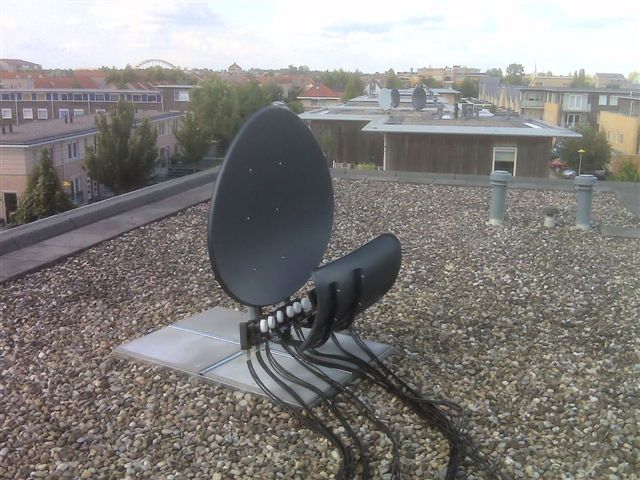

Al een paar weekjes geleden heb ik de T90 op het dak gezet. Zwaar werkje met de tegelvoet en de betontegel van 60x40 maar des te lekker als het staat. Het frame staat op rubber tegels zodat de dakbedekking niet beschadigd.

[vGnp]

In ieder geval genoeg bekabeling aanwezig...



Zijn dat Quad of Quattro LNBs?



Misschien beter de foto's even hier plaatsen.



vGnp

[Daveys]

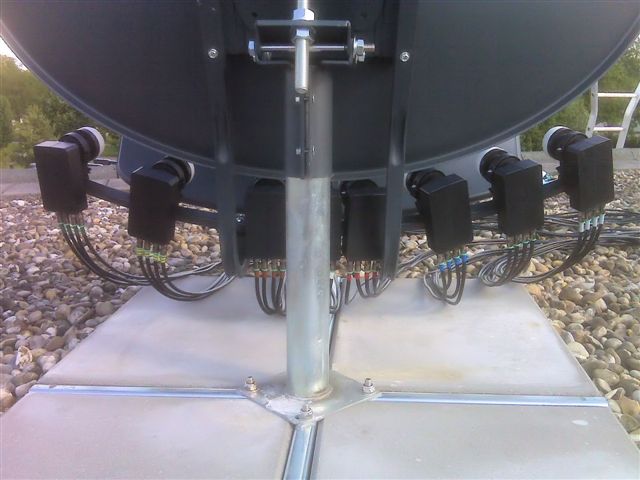

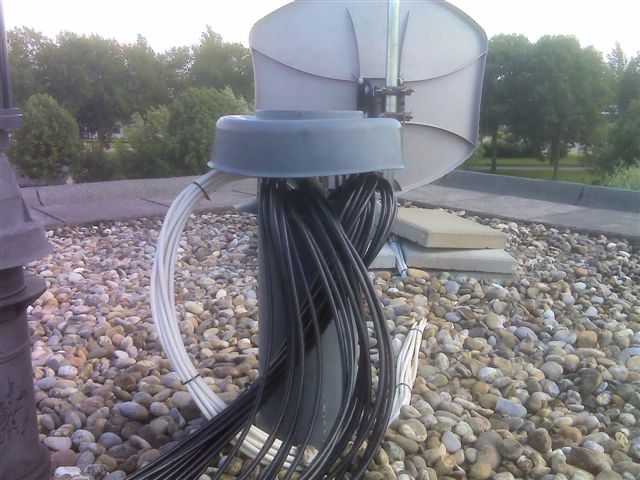

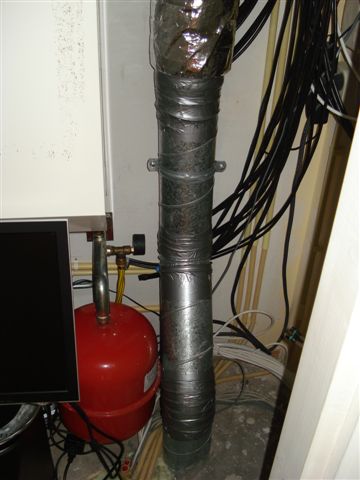

Een en ander moet ik nog netjes gaan maken. De 4 kabels die uit elke LNB komen heb ik bij elkaar gebonden en door de pijp gevoerd van de Mechanische Ventilatie. Die komt uit in het hok waar de cv-ketel hangt. Ik heb er een t-stuk tussen gezet en moet daar ook nog wat afwerken. Ik wilde graag alle kabels naar binnen omdat ik de switches (4xEMP 8/1) graag binnen wil hebben hangen. Ik weet dat 4 kabels door de pijp voeren makkelijker was geweest dan 32 maar ik ben toch blij dat ik het heb gedaan.



De lnb's zijn nog niet uitgericht. Ik kan dat zelf niet en voordat er iemand langs gaat komen wil ik alles eerst netjes af hebben dat er alleen nog maar uitgericht hoeft te worden. Niet dat er nog coax weggewerkt moet worden of wat dan ook.



Als jullie nog tips hebben zijn die natuurlijk van harte welkom.

[Daveys]

Origineel bericht van: vGnp

In ieder geval genoeg bekabeling aanwezig...

Zijn dat Quad of Quattro LNBs?

Misschien beter de foto's even hier plaatsen.

vGnp

Hoi vGnp,

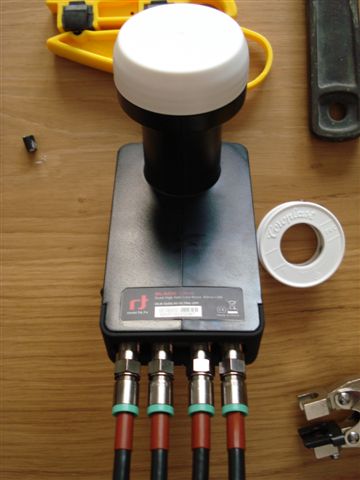

Het zijn Quad's van Inverto (de Black Ultra).

Zeker genoeg kabel. Het zijn 32 lengtes van 7,5 meter met compression pluggen. Werkt trouwens heel erg fijn.

Als dit topic in een verkeerd subforum is geplaatst bij deze de vraag aan een van de mods of die verplaatst kan worden naar het juiste. Ik ben nog bezig met monteren etc dus misschien dat ie toch hier kan blijven?

Groet, Dave

[Gast AlanS]

Citaat:

Ik kan dat zelf niet



Het ziet er keurig uit dus je bent handig. Dat uitrichten kan je vast ook wel want het is helemaal niet moeilijk.



Zodra je op de middelste en twee buitenste lnb's signaal hebt is het voor de andere lnb's slechts een kwestie van op de juiste plek schuiven totdat je signaal hebt, er staan streepjes op de rails dus kan je kunt tellen waar de lnb moet zitten.



Het makkelijkste is om bij de schotel een kleine tv met ontvanger te plaatsen en rechtstreeks de lnb aan te sluiten op de ontvanger.



Als je dan op alle lnb's signaal hebt dan ga je een stapje verder met de switches aansluiten en de configuratie van je ontvanger.

[Daveys]

Origineel bericht van: AlanS

Het ziet er keurig uit dus je bent handig. Dat uitrichten kan je vast ook wel want het is helemaal niet moeilijk.

Dank je AlanS. Ik zit nog te zoeken naar een oplossing dat alle kabels tot het einde van de tegelvoet netjes zitten. Ik zit te denken aan een plak rubber met 32 geleufjes uitgesneden, daar dan de kabels op/in, daar bovenop precies zo'n rubber plak met gleufjes en daarop een betontegel. Dit zal dan ongeveer net zo hoog uitkomen als de tegelvoet.

Origineel bericht van: AlanS

Zodra je op de middelste en twee buitenste lnb's signaal hebt is het voor de andere lnb's slechts een kwestie van op de juiste plek schuiven totdat je signaal hebt, er staan streepjes op de rails dus kan je kunt tellen waar de lnb moet zitten.

Het makkelijkste is om bij de schotel een kleine tv met ontvanger te plaatsen en rechtstreeks de lnb aan te sluiten op de ontvanger.

Als je dan op alle lnb's signaal hebt dan ga je een stapje verder met de switches aansluiten en de configuratie van je ontvanger.

Ik zou graag door Henksat de echte fijnafstelling willen laten doen. Onlangs heb ik dit aan hem gevraagd en ik zou hem een seintje geven als ik klaar ben. Ik wil het inderdaad wel eerst zelf proberen. Dat is ook het leuke van deze hobby. Je kan die LNB's echt alle kanten op schuiven. Zowel van voor naar achter, draaien van links naar rechts (op de houder staan ook graden). Beetje spannend maar wel leuk.

De 8 satellieten die mij momenteel het leukst lijken zijn Astra 1,2 en 3, Hotbird, Eurobird 9A, Sirius4, Thor 3/5 en Atlantic Bird3. Ik ga dan van 28,2 oost tot 5,0 west, dus totaal 33,2 graden. Ruimte genoeg dus op de rails want volgens mij kan je tot 40 graden.

[Gast AlanS]

je kan de rails nog verlengen ook dan kan je van 28 oost tot 30 west

[Daveys]

Origineel bericht van: AlanS

je kan de rails nog verlengen ook dan kan je van 28 oost tot 30 west

Wow, das 60 graden zowat. Ik ga eerst wel de 8 lnb'tjes erop zetten zoals gepland

[Daveys]

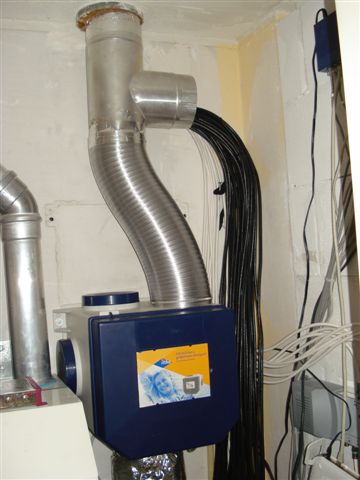

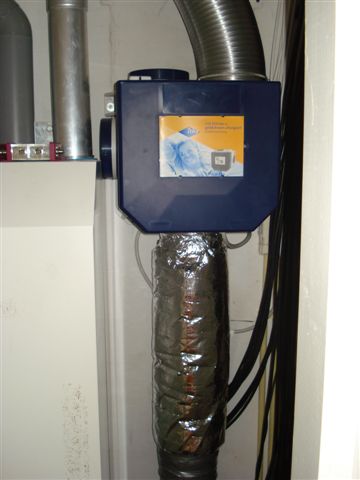

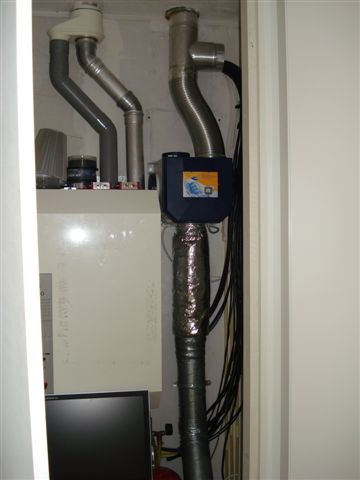

Zo, weer een klus geklaard. Van onder tot boven de pijp vervangen van de MV en een nieuwe MV-box zelf . Dit was hard nodig want als de oude op de hoogste stand stond leek het wel of er een helicopter in huis rondvloog. Om het geluid zoveel als mogelijk te reduceren heb ik er een gedempt stuk tussen gezet. Het stuk aan de bovenkant moet ik nog wat mee rommelen maar ik wil nu eerst alle kabels gelijk gaan leggen op het dak zodat ik binnen precies op de goed lengte kan afknippen om ze daarna af te monteren op de EMP's. Het waait en regent alleen al de hele dag hier dus vandaag niet het dak op. Het moet wel leuk blijven he.

[Ventura]

Goed spul dat Thomas and Belts koffer setje

[Daveys]

Origineel bericht van: Sjaak(k)

Dat kan netter

Ik zal het sterker vertellen, dat moet netter anders word er iemand boos hier bij mij thuis

Origineel bericht van: Ventura

Goed spul dat Thomas and Belts koffer setje

Mijn god, dat je dat ziet. Ik zit net nog wat foto's terug te kijken maar volgens mij zie je alleen maar de stripper uit de set

[vGnp]

Origineel bericht van: Daveys

met compression pluggen

Die pluggen, kun je die ook hergebruiken? Ik lees namelijk op een website van een satboer:
Te gebruiken met de f-connector compressie kit

Is dat een soort krimptang? Wat moet ik me daar bij voorstellen?

vGnp

[Daveys]

Nee, je kan ze niet hergebruiken. Je knijpt ze erop en hoort en voelt dan 2 klikken. De laatste klik zorgt dat het rubbertje erin word geperst waardoor het helemaal waterdicht is. Eenmaal vast trek je ze ook nooit meer los. Hieronder wat foto's in de volgorde van monteren.

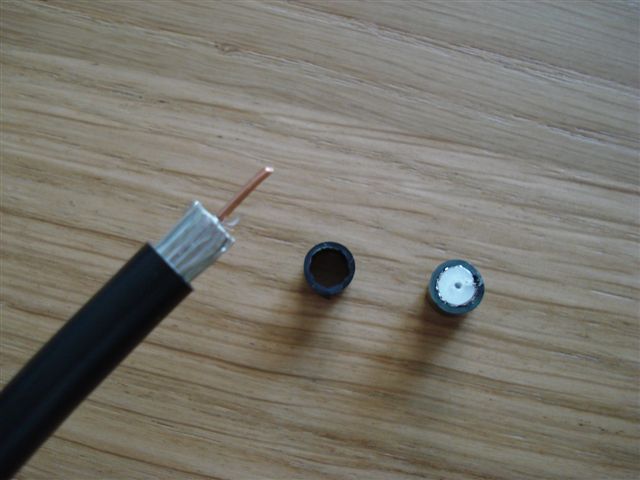

Het strippen en de plug eroverheen zetten lijkt me duidelijk en hier heb ik geen foto's van geplaatst (als je ze wil heb ik ze voor je).

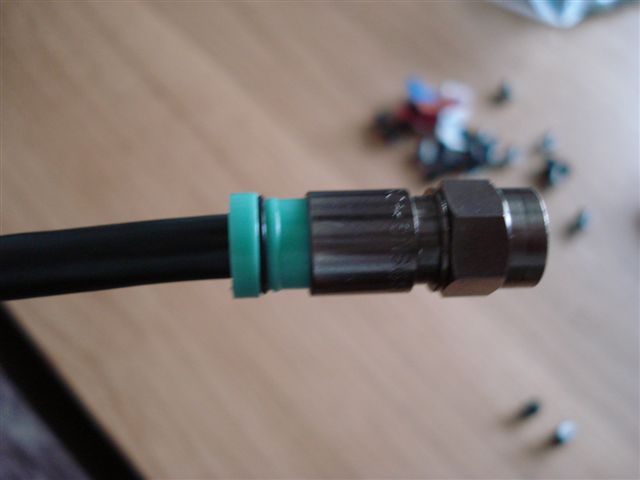

Op foto 1 zit de plug voor het eerst op de kabel. Je draait zeg maar de kabel in de plug.

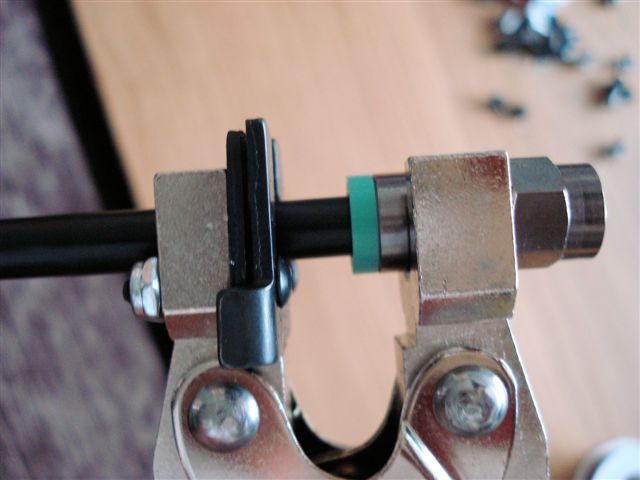

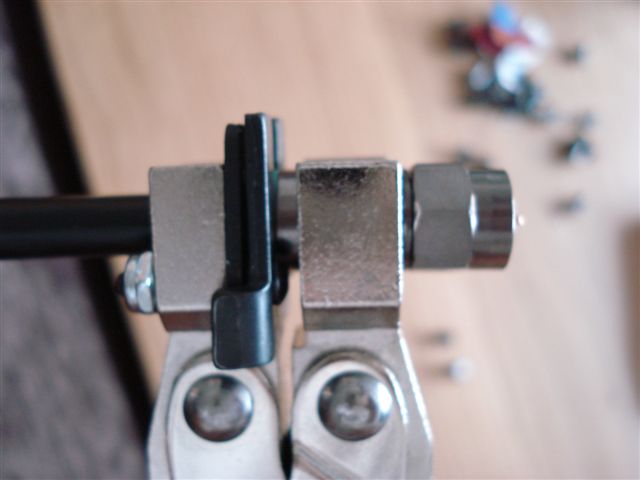

Op foto 2 zet je de tang erop (hiervan zijn er verschillende maar het principe is hetzelfde).

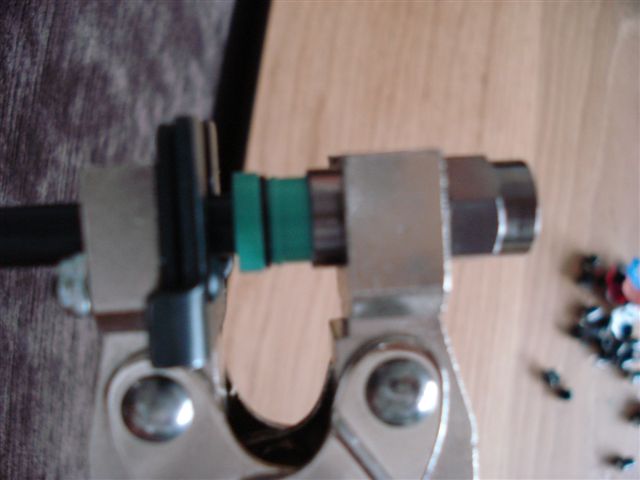

Op foto 3 heeft ie 2 keer geklikt (op foto 2 zie je het rubberen ringetje).

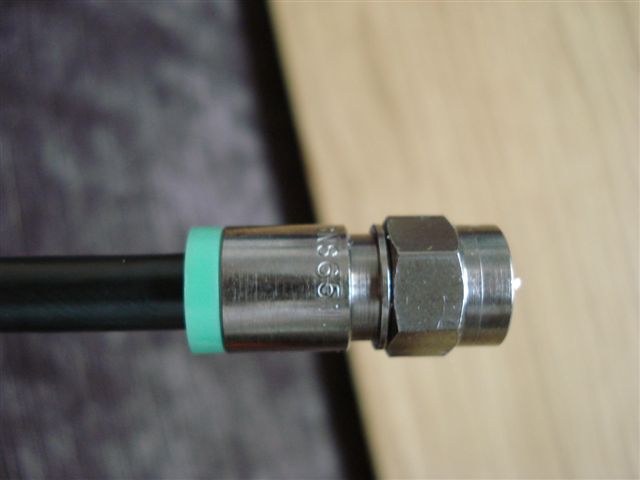

Op foto 4 heb ik de tang losgelaten en zit de plug muurvast op de coax.

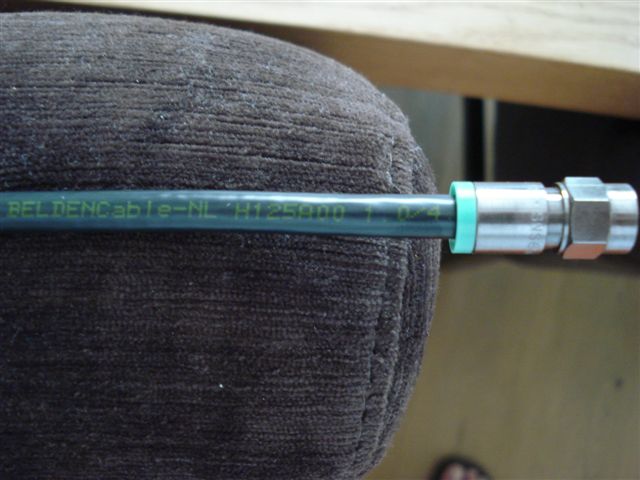

Op foto 5 zie je het eindreslutaat

[vGnp]

OK. Dank voor de info. Ik heb al prijzen gezien voor die connectoren (zijn er trouwens meerdere merken/soorten?) maar ik heb die tang nog nergens gezien. Is zo'n tang duur?

En op jouw tweede posting met foto's zie ik onder die LNB met 4 kabels iets roods. Wat is dat?



vGnp

[Gast c.c.]

Vakwerk

Super
