De Wavefrontier T90 staat op het dak.

[Daveys]

Voorkomen is in ieder geval beter dan genezen. Ik draai nu een jaar of 8 met de visiosat zonder problemen. Ik denk dat ik het met de Wave ook gewoon zo laat zoals het nu is.

[Daveys]

En er is weer een vraag. Ik heb geprobeerd de schotel uit te richten en ik heb op alle LNB's signaal. Op sommige wat meer dan op de andere maar dat komt eerdaags wel goed.

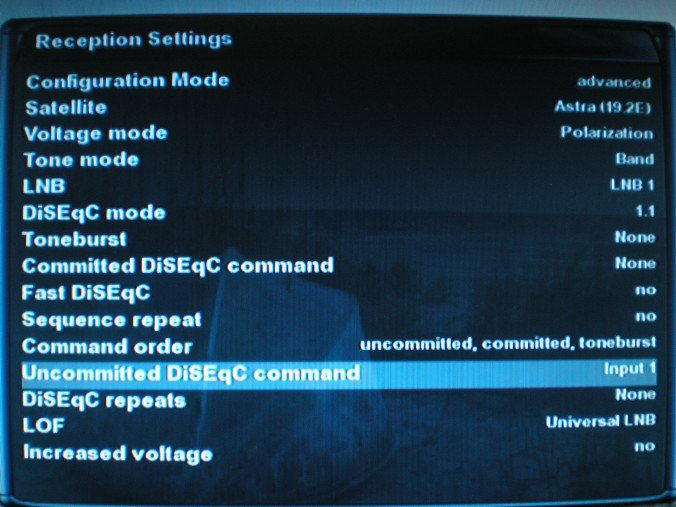

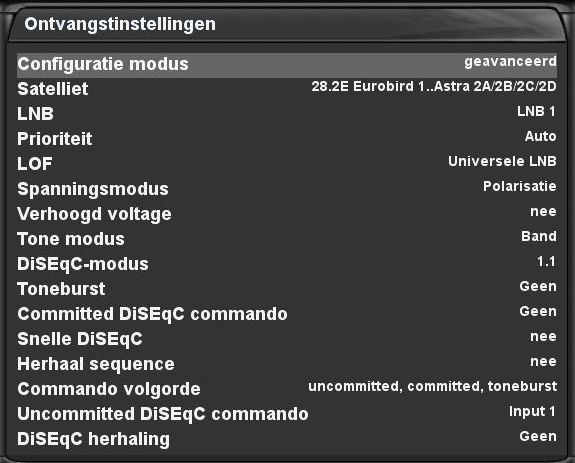

Volgens EMP moet ik de LNB configuratie als volgt invullen. De eerste foto is die van de EMP website en de tweede een screenshot van mijn DM800.



Ik heb wat zitten rommelen met de instellingen maar bovenop het dak met de coax direct aan de LNB krijg ik veel betere ontvangstwaardes dan dat ik ze beneden via de switch krijg. Wie weet wat ik anders in zou moeten stellen? Vanaf de 8 LNB's gaan er 8 coaxkabels naar de 8/1 EMP switch. Vanaf de switch gaat er 1 coaxkabel direct de DM800 in.

[Daveys]

Onderstaande instellingen werken voor de Astra's en Hotbird prima. Alle waardes hoger dan 80% op de 28.2E na. De andere 4 moet ik nog voor het dak op. Dat lukte gisteren niet.



Bij "Committed DiSEqC commando" heb ik van AA t/m BB kunnen invullen. Daarna moet je over naar input 1, 2, 3, etc. Ik weet nog niet of dat gaat werken. Als ik Astra en HB op input zette i.p.v. AA, etc dan werkte ze niet.

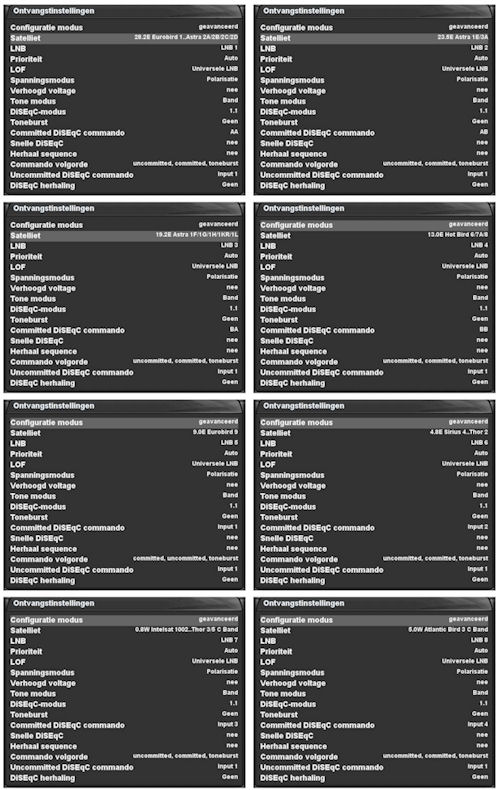

Hieronder een plaatje voor de geïnteresseerde zoals het nu voorlopig staat in de DM

[rbl]

Het ziet er allemaal zeer goed gedocumenteerd uit.

Zelf als aanstaande beginner heb ik hier veel aan.

Ik zat zelf ook aan zo'n installatie te denken.

Ook wil ik nog de cai aansluiten en deze over 1 kabel naar de ontvanger laten lopen en via een einddoos deze weer splitsen.

Als ik vragen mag, Waar heb je de LNB's op gericht staan?



[Daveys]

Origineel bericht van: rbl

Het ziet er allemaal zeer goed gedocumenteerd uit.
Zelf als aanstaande beginner heb ik hier veel aan.
Ik zat zelf ook aan zo'n installatie te denken.
Ook wil ik nog de cai aansluiten en deze over 1 kabel naar de ontvanger laten lopen en via een einddoos deze weer splitsen.
Als ik vragen mag, Waar heb je de LNB's op gericht staan?

Hoi rbl,

Dankj je. Leuk dat je veel aan mijn topic hebt. Het is soms lastig om het een en ander te vinden. Mensen die een installatie willen die bij die van mij in de buurt komt qua apparatuur hebben hier veel aan hoop ik.

De satellieten waar ik nu op gericht sta kan je zien in het bijgevoegde plaatje bij mijn post hierboven . Voor alle duidelijkheid, 28,2 / 23,5 / 19,2 / 13 / 9 / 4,8 / 0,8W / 5W. Ik zit te denken om de 5W te veranderen naar 4W.

Groet, Dave

[edje-ken]

Origineel bericht van: Daveys

Ik zit te denken om de 5W te veranderen naar 4W.

volgens mij kan je 4 en 5 west gewoon met 1 lnb pakken.

edje

[Daveys]

Dat zou wel leuk zijn Edje. Dan kan ik denk ik het beste de LNB op 4,5W zetten?

[PANIKS1]

Ik werk zelf met een losse 4/1 uncommited in cascade met 2* 4/1 committed (iets minder netjes afgewerkt). De 8/1 is een combinatie hiervan ik vermoed dat bij lnb 5 – 8 uncommited op input 2 gezet moet worden gevolgd door aa t/m bb, een ander optie is om alles met uncomitted te doen input 1 tot 8 (maar ik weet niet of dit op deze 8/1 werkt).



5w is zeer sterk en 4w heeft ook nog veel zwakke transponders dus waarschijnlijk moet je dichter bij de 4 west gaan zitten.



Verder complimenten voor je uitvoering en je uitgebreide documentatie



[Daveys]

Origineel bericht van: PANIKS1

Verder complimenten voor je uitvoering en je uitgebreide documentatie

Dank je PANIKS1. Het heeft allemaal wat tijd gekost maar je hebt wat over voor je hobby of niet .

Origineel bericht van: PANIKS1

5w is zeer sterk en 4w heeft ook nog veel zwakke transponders dus waarschijnlijk moet je dichter bij de 4 west gaan zitten.

Goeie tip! Ik zal beginnen bij 4.2W ofzo en dan is kijken wat 5W doet.

Origineel bericht van: PANIKS1

Ik werk zelf met een losse 4/1 uncommited in cascade met 2* 4/1 committed (iets minder netjes afgewerkt). De 8/1 is een combinatie hiervan ik vermoed dat bij lnb 5 – 8 uncommited op input 2 gezet moet worden gevolgd door aa t/m bb, een ander optie is om alles met uncomitted te doen input 1 tot 8 (maar ik weet niet of dit op deze 8/1 werkt).

Het blijft een beetje zoeken naar goede reslutaten met de instellingen. Ik heb bij "Committed DiSEqC commando" alle inputs gelijk gezet aan de LNB, dus LNB1 - input 1, LNB2 - input 2, etc. Dit werkte niet. Ik weet nu niet of ik dit ook geprobeerd heb bij "Uncommitted DiSEqC commando" maar dat is zeker de moeite waard om is te kijken of dat wel werkt.

Heeft het nog voor- of nadelen als je AA t/m BB niet gebruikt en alles via input 1 t/m 8 doet?

Groet, Dave

[Daveys]

Ik kom er net achter dat ik via input 1 t/m 8 ingevuld bij "Uncommitted DiSEqC commando" als eerste heb geprobeerd omdat dit aangegeven werd vanuit EMP (zie die wazige foto maar van ze). Dit werkte niet goed maar misschien dat ik wat over het hoofd heb gezien

[Gast Drs. IJzerbout]

Citaat:

Ik mis trouwens nog de TC bij Fred.



sorry, laat antwoord.



TijdCode...dat ligt eraan. Als het LTC is dan is het een nummer voor audio, Is het VITC dan een nummer voor video.



[PANIKS1]

Hier een uitgewerkte voorbeeld.



LNB1, Diseqc modus 1.1, Diseqc commando AA, Uncommitted input 1

LNB2, Diseqc modus 1.1, Diseqc commando AB, Uncommitted input 1

LNB3, Diseqc modus 1.1, Diseqc commando BA, Uncommitted input 1

LNB4, Diseqc modus 1.1, Diseqc commando BB, Uncommitted input 1

LNB5, Diseqc modus 1.1, Diseqc commando AA, Uncommitted input 2

LNB6, Diseqc modus 1.1, Diseqc commando AB, Uncommitted input 2

LNB7, Diseqc modus 1.1, Diseqc commando BA, Uncommitted input 2

LNB8, Diseqc modus 1.1, Diseqc commando BB, Uncommitted input 2



Commando volgorde: uncommitted,committed,toneburst

Verder heb ik snelle diseqc en herhaal sequence op ja staan.



Om te controleren of de schakeling werkt moet je de eerste keer na instellen naar een andere sat schakelen dan degene die net ingesteld is en dan terug naar gewenste sat om zeker te zijn dat de voledige diseqc riedel afgelopen wordt.

[Gast Drs. IJzerbout]

@ Daveys:



Citaat:

Waar kan je dit soort kabelnummers bestellen? Kan zeker handig zijn voor heel veel toepassingen.



Ik had je nog beloofd te vermelden waar je die kabelnummers kunt bestellen.

Ik haal ze (laat ze halen bedoel ik ) bij --Idento--

--Dit-- zijn de kabelnummers die ik altijd gebruik.

Het is een groothandel die hier in gespecialiseerd is. Je kunt even bellen en vragen waar je ze in NL kunt krijgen.

De merknaam is geloof ik Tyco.

Ze zitten hier in Rödermark. Dat is vlak bij mij in de buurt.

Op z´n duits heten het "Schnapptüllen"







[Daveys]

Fantastisch forum is dit!



De instellingen lijken me heel erg logisch alleen raar dat EMP zelf anders aangeeft maar zoals ik al eerder melde werkte het EMP verhaal bij mij niet.



Ik weet niet of ik nu nog labels ga gebruiken. Ze zien er wel erg mooi uit en het zou heel makkelijk zijn voordat je begint met de installatie. Nu weet ik inmiddels waar alle kabels naartoe lopen. Zeker 1 om te onthouden in ieder geval.



Vanmorgen de hele morgen nog op het dak gezeten maar het is toch wel een gekloot om alle LNB's goed signaal te laten geven. Ik moet de schotel gaan draaien en was in 1 keer Hotbird kwijt. Ik moet nog is goed hoe of wat denk ik .



Ik krijg wel op alle LNB's signaal alleen niet gelijktijdig. Als ik de schotel meer of minder laat hellen dan zie ik ze weer komen. Ik moet dus gaan draaien op een of andere manier.



Wel leuk om dit een beetje uit te vinden maar ik ben blij dat er later iemand bijkomt die het serieus goed weet uit te richten.

[PANIKS1]

Ik heb nog eens gezoccht naar wat emp info en daar vind ik exact de config zoals eerder gepost en de 1-8 uncommited config maar wellicht heb jij een ander model.



Table 1: P.168 V1 / P.168-W V1



Sat System A: committed A (1) uncommitted A (1)

Sat System B: committed B (2) uncommitted A (1)

Sat System C: committed C (3) uncommitted A (1)

Sat System D: committed D (4) uncommitted A (1)

Sat System E: committed A (1) uncommitted B (2)

Sat System F: committed B (2) uncommitted B (2)

Sat System G: committed C (3) uncommitted B (2)

Sat System H: committed D (4) uncommitted B (2)





Table 2: P.168 V2 / P.168-W V2



Sat System A: committed none uncommitted 1

Sat System B: committed none uncommitted 2

Sat System C: committed none uncommitted 3

Sat System D: committed none uncommitted 4

Sat System E: committed none uncommitted 5

Sat System F: committed none uncommitted 6

Sat System G: committed none uncommitted 7

Sat System H: committed none uncommitted 8



Verder vind ik daar nog info waarbij gesteld wordt dat als je je config veranderd tussen diseqc 1.0,1.1 en 1.2 de switch gereset moet worden door hem spanningsloos te maken.



Als je sat posities als hotbird met een dijk van een signaal kwijt raakt bij het instellen dan staat 1 van je parameters wel erg uit de richting (ik vermoed de skew).
