Ventilator in de DM8000 (drie draads)

[Gast Strandbal]

ik ga aan de slag van het weekend, lijk me geen kwaad om er een extra ventilator in te bouwen, alleen 5cm kan ik nergens vinden ? wel 4 cm



[mebo870]

Weer iets meer te weten gekomen.

Als je de DM ooit nog eens open mocht hebben, is het dan mogelijk om eens een foto ervan te nemen.



[Vogelaar]

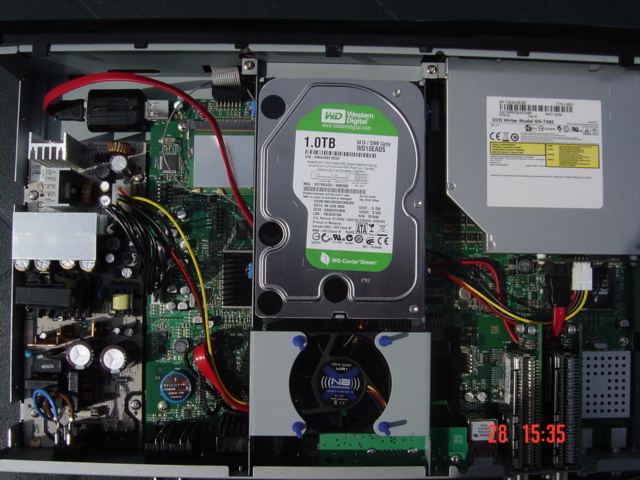

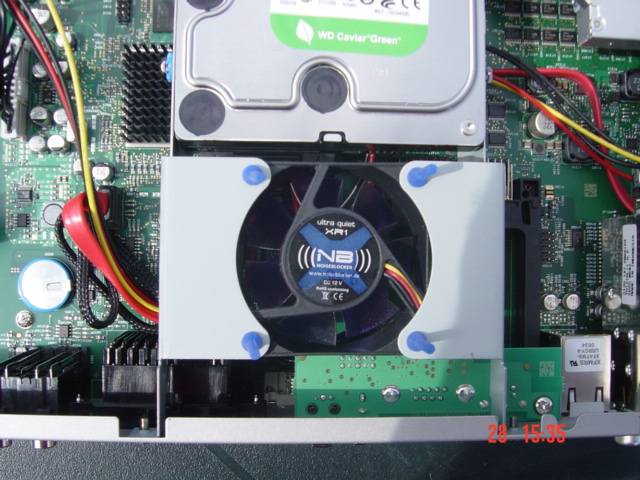

Hier 2 foto's van de Fan.

[Gast Strandbal]

Is die Fan 4 CM of 5 CM?

en zitten die blauwe rubbertjes erbij ?

Grtz

[dagg]

6 cm en die rubbertjes zitten erbij

[Vogelaar]

Fan is 6 CM, is ook precies de maat van de houder in de DM8000

Die Rubbertjes krijg je er inderdaad bij.

[Nowtv]

Die fan is idd 60 x 60 mm

De gaatjes zitten op 50 x 50 mm

Maar meten is weten, en met een fan van 80 x 80 mm blijft de box echt veel koeler.

En dat is met de luchtverplaatsing van deze grotere fan natuurlijk normaal.

Bijkomend voordeel is dat hij langzamer draait, en het eventuele geluid wat in een kast alleen maar erger is minder is.

Ik ben weer wat aan het spelen gegaan met het script, en de fan loopt nu netjes zonder geluid, en de box komt nu nergens hoger op geen van de zeven meetpunten dan 39 graden.

En dat was mijn streven.

Met de kleine fan op de plaats van DMM ga je dat niet halen.

Heb het getest maar dan moet de fan veel harder draaien en dan ga je hem horen, vooral in een kast.



[Neptunus]

Maar wordt die box dan niet op de verkeerde plek gekoeld? Volgens mij wordt die achter de oled het heetst.

[Nowtv]

Achter de oled is idd wel de juiste zijde.

Het probleem zijn de koel lichamen die daar zitten.

Ik heb de fan ook aan die kant zitten 80 x 80 mm

De plaats van DMM is gewoon slecht gekozen, maar was gewoon het simpelste door hen op die manier.

Weet iemand het maximale vermogen wat deze regelaar is.

Dus wat het max verbruik van een fan mag zijn.



[Bolliebol]

Als je tijd hebt, maak eens een paar foto's. Ik ben wel eens benieuwd hoe dat allemaal zit.



Ciao, Bolliebol

[Vogelaar]

Kwam dit op een ander board tegen.



posities sensors op mainboard



Temp1 = NTC-0 : direkt onder Tuner 4

Temp2 = NTC-1 : diagonal rechts boven van XILINK Spartan IC

Temp3 = NTC-2 : links rechtsboven onder de WLAN Modulle

Temp4 = NTC-3 : links van de Battery / onder de Elko C419

Temp5 = NTC-4 : links naast de voortse CI / onder de Elko C671

Temp6 = NTC-5 : tussen de voorste CI en smartcardreaders

Temp7 = NTC-6 : halverwege onder de Security Simcard

Temp8 = NTC-7 : rechts achter CI / op hoogte van de rechtse SATA aansluiting



bovenstaande is een vrije vetaling van dit



Temp1 = NTC-0 : direkt unter Tuner 4

Temp2 = NTC-1 : diagonal rechts oben vom XILINK Spartan IC

Temp3 = NTC-2 : links vom X804, genau unter der rechten oberen Ecke des WLAN Modul

Temp4 = NTC-3 : links von der Batterie / unter dem Elko C419

Temp5 = NTC-4 : links neben dem vorderen CI / unter dem Elko C671

Temp6 = NTC-5 : zwischen vorderen CI und Smartcardreadern

Temp7 = NTC-6 : oberhalb der Security Simcard

Temp8 = NTC-7 : rechts von den hinteren CI / auf höhe des rechten SATA anschlusses





met dank aan het VIP board en Razors





[Nowtv]

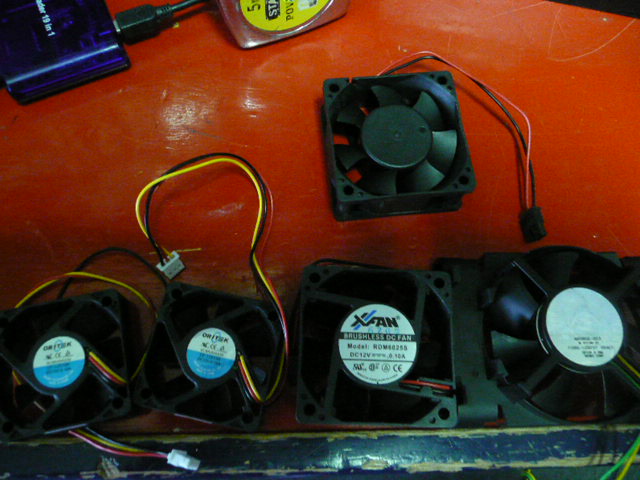

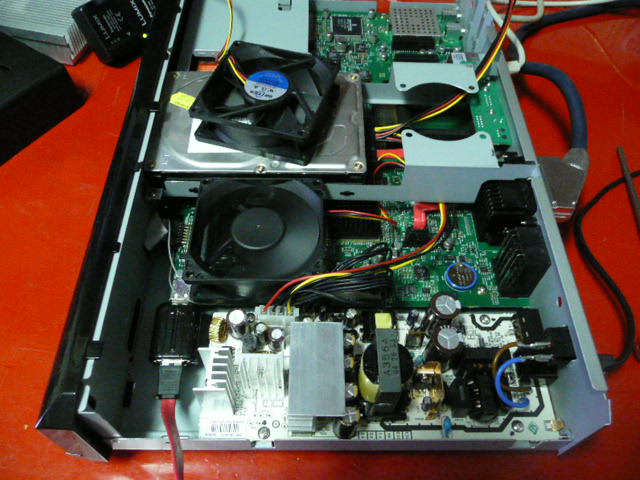

Hier een paar foto,s.

Dit is in de test opstelling !!.

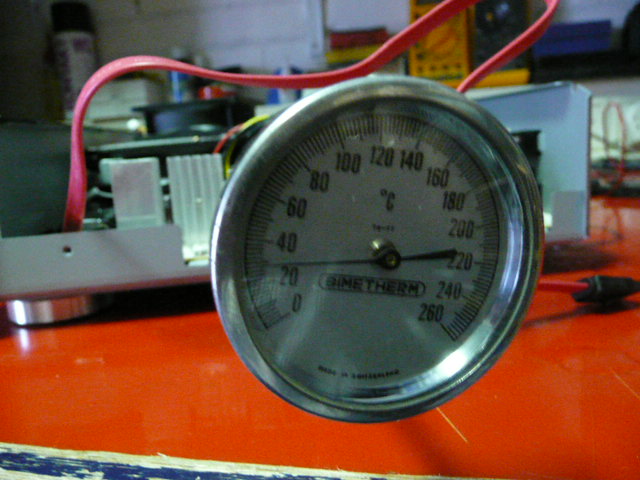

Meten doe ik met een asthermometer.

[Nowtv]

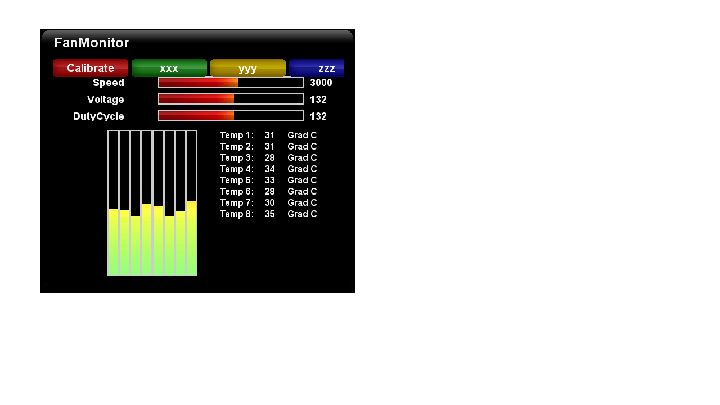

Screenshot tijdens opname, en toerental op 3000 toeren.

Let wel dat het toerental wat de dream aangeeft niet zal kloppen.

Ik kan dat niet meten, maar als ik een fan test die 3000 toeren loopt op exact 12 volt, dan gaat deze een stuk sneller.

[Gast Strandbal]

waar is die plugin te downloaden ? in newnigma is ie nog niet onder de plugins te krijgen, en hoe moet ik het installeren ?

grtz

[Nowtv]

Je kunt deze als je het met een tool wilt doen inzetten met bv Dcc E2.

Start Dcc op met alle juiste parameters zodat je verbinding hebt.

Ga naar het tabblad Tools.

Klik op IPKG Packages.

Klik op Paket hochladen (uploaden)

Wijs hier het ipk bestand aan wat je wilt hebben.

Klik daarna op Pakete Aktualisieren

Als het goed is staan dan deze er tussen;

enigma-plugin-systemplugins-fan-ctrl



Ik zal de pluging bijvoegen wel even unzippen !!!

enigma2-plugin-systemplugins-fan-ctrl_0.3.2-20090407_mipsel.zip
