veda Geplaatst: 5 augustus 2009 Geplaatst: 5 augustus 2009 Eigenaardig (en hoopgevend) dat het relais slechts de halve spanning krijgt. Dit geeft aan dat het stuurIC hoogstwaarschijnlijk OK is. Ofwel is de voedingspanning geen 24 Volt maar een stuk lager, ofwel is de stuurtransistor (vermoedelijk op de relaisprint naast de vrijloopdiode en de elko's)niet verzadigd = onvoldoende aangestuurd of te lage versterking = transistor vervangen (wel een C type nemen). Dus even de collector - emitter spanning meten en de stuurstroom. Indien onvoldoende stuurstroom moet men verder zoeken kant stuurprint. Het schema van de vermogenprint (en in mindere mate de stuurprint)is heel eenvoudig op te maken. Indien je een foto maakt van de onderkant (printsporen)is dit misschien zo te doen. Wat is het type N° van de stuurstransistor? Gr, Dany

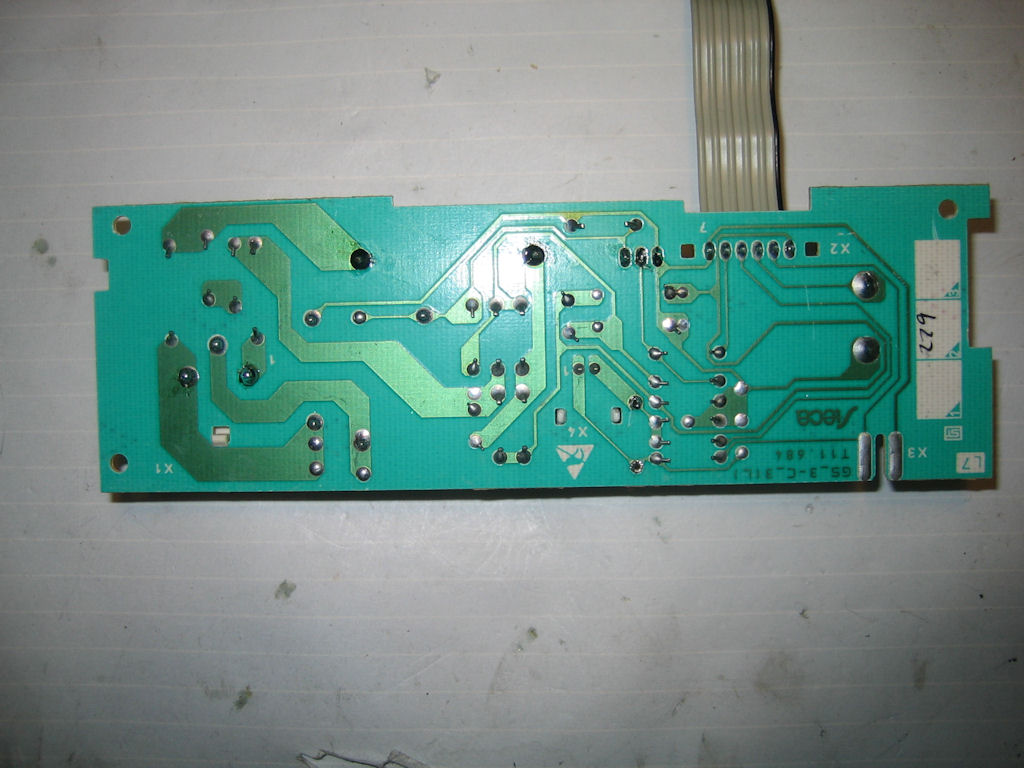

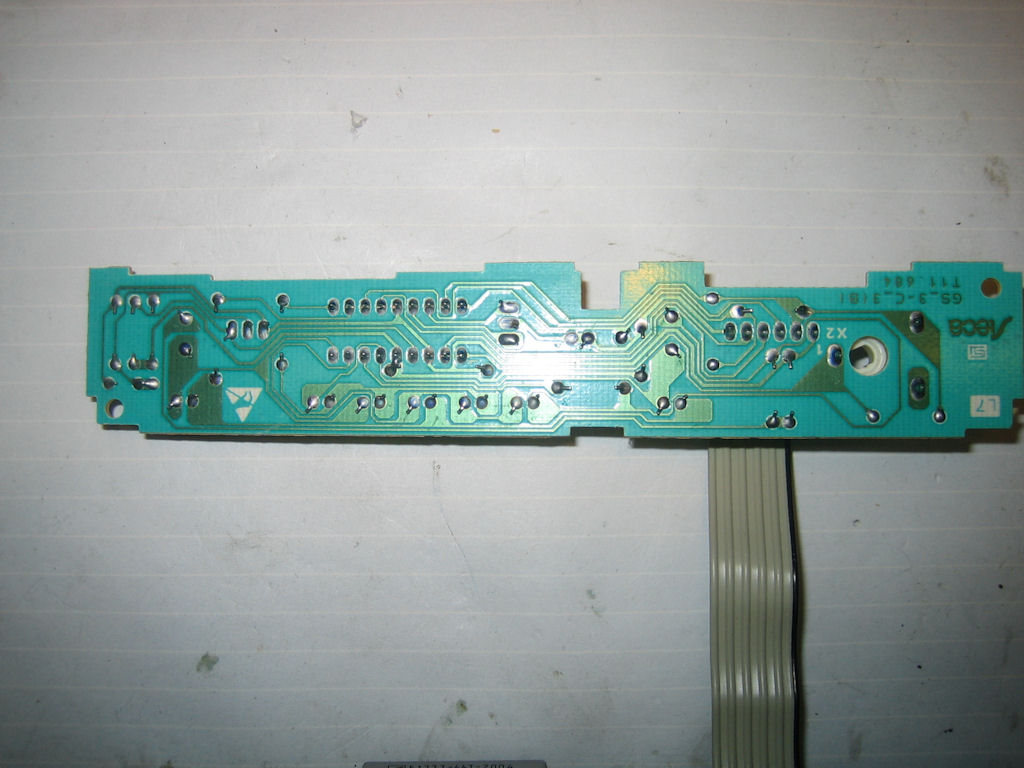

ad123 Geplaatst: 5 augustus 2009 Auteur Geplaatst: 5 augustus 2009 hallo Hier is de onderzijde van de print,de transistor is een c556b deze is ook al vervangen. Op het relais staat duidelijk 24v gelijk en 2100 ohm. gr. ad
veda Geplaatst: 8 augustus 2009 Geplaatst: 8 augustus 2009 Heb het schema opgenomen. Het IC is een PIC microcontroller (microchip)16F88 of equivalent, speciaal geprogrammeerd voor deze toepassing. Dus als deze defect is kun je het vergeten. Verder is de voeding van het relais (24 Volt) en van de PIC ( 5 Volt)gewoon via weerstand/condensator van de 230 V netspanning afgeleid = dus zonder trafo. Elektronika (ook de NTC) staat dus op netspanning !Beide voedingen staan in serie, met de PICvoeding bovenaan.Op de elko naast de zwarte diodes moet dus minimum 29 V staan. Op de elko naast de flatcable moet 5 Volt staan = voeding stuurkaartje met de PIC. Ongebruikelijk maar de transistor staat parallel met het relais, dwz de transistor moet inkomen om het relais te laten afvallen. Als de PIC uitgang (pin 13)0 geeft is de transistor ingeschakeld en het relais af = niet koelen. Wordt deze hoog dan spert de transistor (positieve spanning basis tov emitter, want PNP)en komt het relais op = koelen. Hoop dat je hiermee verder kunt. Gr Dany
Gast Drs. IJzerbout Geplaatst: 8 augustus 2009 Geplaatst: 8 augustus 2009 Ik heb 2 rode pijlen bij soldeerpunten getekend die mij verdacht voor komen. Als ik naar de copmponenten-kant van de print kijk zie ik dat daar een onderdeel ontbreekt? Of zie ik dat verkeerd? Als dat niet zo is, dan zou ik het even goed door-solderen. Ziet er als 2 slechte verbindingen uit.
veda Geplaatst: 8 augustus 2009 Geplaatst: 8 augustus 2009 Inderdaad, er is op die plaats een component eruit gesoldeerd, staat parallel met de NTC (witte connector). Ook de vermogenconnector is slecht gesoldeerd. Gr Dany
Gast AlanS Geplaatst: 9 augustus 2009 Geplaatst: 9 augustus 2009 Je kan er ook een 12 volt relais inzetten als je er echt niet uitkomt.
ad123 Geplaatst: 9 augustus 2009 Auteur Geplaatst: 9 augustus 2009 Hallo Hier heb ik een weerstand op gesoldeed gehad om de ntc uit te sluiten en de verbinding hier van is wel goed. De andere slechte verbinding lijk alleen maar zo. De opgegeven spanningen zal ik nameten en dit laat ik dan wel weer weten. gr. ad
vicom147 Geplaatst: 6 september 2015 Geplaatst: 6 september 2015 Vervang de 0,47 (grote witte condensator) en het relais e voila het werkt weer.
