faq: Triax 78 met Multiblock 4 lnb's plaatsen....duidelijke uitleg met foto's

[Connexxion]

Early Bird,



Zou je de signaal procenten eens neer willen zetten van de volgende zenders, zodat we kunnen vergelijken.



Bij mij de volgende resultaten:



Nederland 1 HD (23.5) > 14.7DB - 91%

RTL8 (19.2) > 13.9DB - 86%

BBC1 (28.2) > 12.3DB - 76%

BVN (13.0) > 10.8DB - 66%



Zoals je ziet is BVN Hotbird bij mij erg laag maar andere Hotbird zenders zijn wel hoger, verschilt nogal per zender.

Als je even de zelfde zenders wilt kijken en dat hier neer wilt zetten, kunnen we wat vergelijken.

[Ventura]

Origineel bericht van: Early Bird

Nog even een aanvulling.Van elke LNB heb ik apart op de rail een meting gedaan. De signaalsterkte heb ik opgeschreven en een markering aangebracht. Hierna heb ik de 4 LNB's op de rail gemonteerd.Het toeval wil dat 3 LNB's tegen elkaar staan en het signaal hetzelfde is als apart gemeten.
De metingen zijn verricht m.b.v een spectrum analyser die ik geleend heb van een bevriend zendamateur. Ik heb dezelfde opstelling ook voor hem gemaakt naar volle tevredenheid.

Erg handig zo spectrum analyzer. Ik had het niet anders verwacht . Ik heb voor een oud collega ook een triax 78 icm 4 normale inverto lnbs ook de A1,2,3 en Hotbird optimaal afgeregeld met een satlook digital nit. Ik word een beetje allergisch van als men meteen zegt: "Dat kan alleen met smalle Alps LNB". Niet iedereen heeft een professionele satelliet meter ter beschikking .

[Early Bird]

Hoi iedereen en in het bijzonder Connexxion,



Het heeft geen zin om relatieve gegevens met elkaar te vergelijken omdat o.a.:



1. Een LNB van een ander merk een ander uitgangsniveau produceerd bij hetzelde ingangssignaal.

2. Elke ontvanger relatief meet dus niet geijkt.

3. De meting afhankelijk is van de lengte, kwaliteit van de gebruikte coax tussen de "wok" en ontvanger.

4. Uitkomst afhankelijk is van de gebruikte image.

5. Gevoeligheid van de tuner/ontvanger verschilt.



Hier de door mijn Dreambox 800 aangegeven signaal/ruis verhouding:



Ned1 HD: 14,1 db

RTL8 : 13,7 db

BBC1 : 11,4 db

BVN : 10,6 db



Als je een echte, betrouwbare, meting wilt uitvoeren dan zal je op beide locaties met een geijkte meter zoals bijv. een spectrum analyser direct aan de LNB moeten meten en dan rekening moeten houden met de interne versterking van de verschillende LNB merken.



Mvg,

Wil.









[Connexxion]

Early Bird,



Jou resultaten zijn nagenoeg gelijk aan die van mij, wat inhoud dat de verschillen in jou en mijn opstelling minimaal zijn.

Dat de LNB's tegen elkaar komen maakt dus toch niet zo veel uit.

Nogmaals, het is geen kritiek, maar gewoon interesse.



[Early Bird]

Hoi Connexxion,



Sinds kort ben ik van kabel overgestapt naar satelliet ontvangst.

Omdat ik mij wou orienteren voor wat de "wok" betreft heb ik dit forum geraadpleegd.

Ik kwam bij jouw opstelling uit en heb daar direct voor gekozen.

Jouw uitleg was/is in 1 woord grandioos.

Ik heb hier dankbaar gebruik van gemaakt.



Ik kan mij voorstellen dat er twijfels ontstaan zijn over het gebruik van brede LNB's.

Als je goed op de foto's kijkt zie je dat de koppen ook iets in de lengte verschoven zijn om optimaal signaal te krijgen.

Ookal zit de voorkant van een LNB tegen een andere LNB aan dan kun je de achterkant nog heen en weer bewegen voor maximaal signaal.



Ik hoop dat bovenstaande nog wat meer bijdraagt aan de duidelijkheid.



Ik heb jouw opmerkingen niet als kritiek ervaren.



Voor de argwanende forumbezoeker: Ik heb geen aandelen SMART!



Mvg,

Wil

[Brambo's]

En klein vraagje hier bij deze opstelling (dus triax 78 met 4 twin lnb's). Waar bevestigen jullie de disecqs? Ik zou graag eens de verschillende/gemakkelijkste manieren willen weten want met die 2 'bakjes' moet je toch wel een beetje uitkijken

[Early Bird]

Hoi Brambo's,



Ik heb ze tegen elkaar aan de pijp vastgemaakt met een trekbandje direct onder de beugel waarmee de "wok" bevestigd is aan die pijp.

Zal morgen ff een foto maken en hier plaatsen.



Mvg,

Wil.

[Connexxion]

De disecq zit bij mij in huis boven het plafond.

Ik heb de kabels vanaf de LNB's samen met de airco leidingen rechtstreeks mijn huis in laten lopen via een gat vlak onder het dak, zo kwamen ze mooi boven mijn systeemplafond binnen en daar zit dus ook de disecq.

Gewoon een beetje lange kabels maken.

[Connexxion]

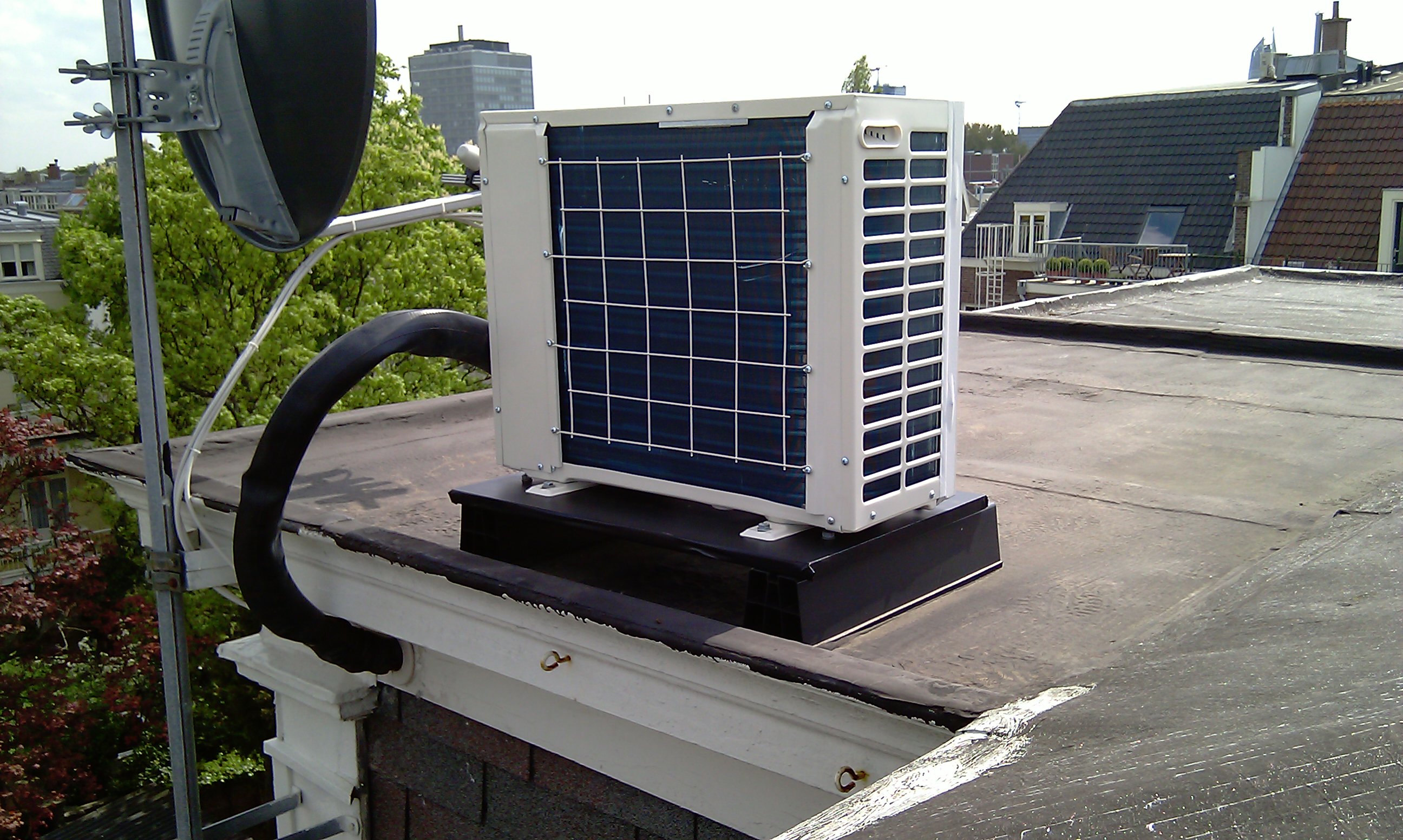

Hier een Foto bijgevoegd hoe ik de kabels naar binnen heb laten lopen.

In huis kan ik niet laten zien want dan moet ik mijn plafond weer open maken.



[Early Bird]

Zoals ik toegezegd heb gisteren.















































































[edbe]

ziet er mooi en netjes afgewerkt........

[Brambo's]

Inderdaad, heel goed opgelost.

Aan beiden uiteraard heel erg bedankt voor jullie foto's.

Echt tof dat hier zo 'meegewerkt/meegedacht' wordt.





[Tonskidutch]

Origineel bericht van: Connexxion

Hier een Foto bijgevoegd hoe ik de kabels naar binnen heb laten lopen.
In huis kan ik niet laten zien want dan moet ik mijn plafond weer open maken.

waarom staat je server PC op het dak?
geintje

[Connexxion]



waarom staat je server PC op het dak?

geintje



Hij maakte zo'n herrie in de woonkamer
