faq: Triax 78 met Multiblock 4 lnb's plaatsen....duidelijke uitleg met foto's

[idamorena]

Als je de titel van dit draadje goed leest, dan gaat dit topic over een multirail op een Triax 78. Jij hebt waarschijnlijk een Triax 88 van 85cm breed en 95cm hoog. Dan zijn de afstellingen heel anders.



Of de bomen in de weg staat, kun je op verschillende manieren bepalen.

Aan de hand van de zon staan de satellieten waar de zon als volgt staat:

Astra 28,2 om 11.11 uur

Astra 23,5 om 11.32 uur

Astra 19,2 om 11.50 uur

Hotbird 13 om 12.18 uur

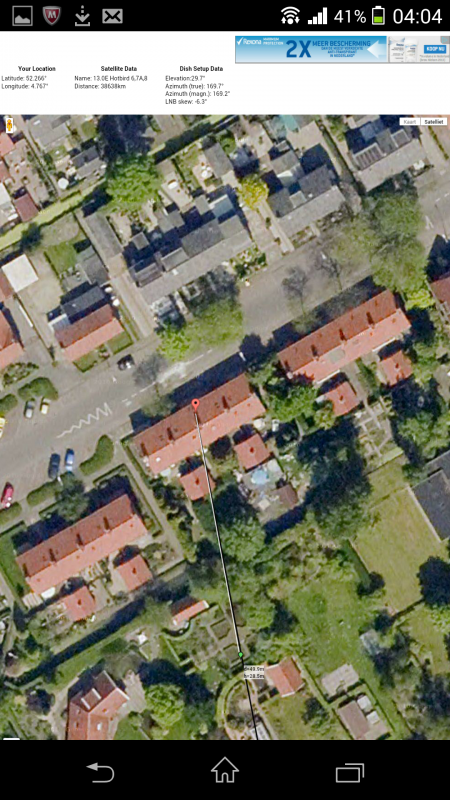

Je kunt ook een app gebruiken op je iPhone of Android phone, zie rechts bovenaan op deze site: http://www.dishpointer.com/ om de positie van de satellieten te bepalen.

Staat een boom in de weg, dan kun je die satelliet niet ontvangen.

Dank je, maar betekent dat dat ik dan ook de lnb's moet veranderen?



Dus 1:astra2

2:astra 3

3:astra1

4:hotbird



Rond 11:00 heb ik een boom idd maar dishpointer gaf juist aan dat ik rond 13:00 moest richten?

[idamorena]

Oh ik snapte het niet met de tijden, maar waar de zon komt rond 11:00 etc etc..



Maar dan richt ik dus goed.. Want de zon komt idd vanuit de kant dat ik richt..



Nav dishpointer, alleen moet ik waarschijnlijk de lnb weer veranderen?



Dishpointer gaf aan:

1: 28.2 astra 2

2: 23,3 astra 3b

3: 19.2 astra 1

En als laast aan re kant: hotbird 13



Maar wat deed ik dan fout?

[Sprietje]

Heb je nu een Triax 88? Als dat zo is zal ik vanavond de afstellingen voor je uitrekenen.

[idamorena]

Heb je nu een Triax 88? Als dat zo is zal ik vanavond de afstellingen voor je uitrekenen.

Ik weet niet of t 88 is maar vanuit de achterkant gemeten, dus verticaal is het 99cm



Heel graag.. Moet je dan een adres hebben?

[Sprietje]

Nee, Aalsmeer is meer dan voldoende.

Als je schotel 99cm inclusief de rand is, dan is het een Triax 88.



Eerst het schaatsen verder afkijken.

[smetje limb.BE]

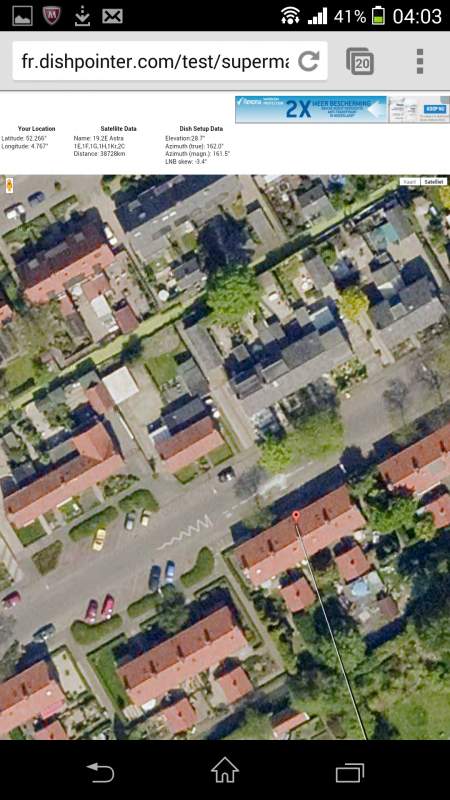

Address: Aalsmeer nederland
Latitude: 52.2622°
Longitude: 4.7619°

Satellite: 28.2E, 19.2E©, 13E
Elevation: 28.7°
Azimuth (true): 162.0°
Azimuth (magn.): 161.5°

[smetje limb.BE]

hoe heb je de ontvanger ingesteld bij tunerconfiguratie

VB:

astra 1 19.2°E ... A....1

astra 3B 23.5°E.. B....2

astra2 28°E........ C....3

hotbird 13°E........D....4

Zo moet je dan ook jou lnb's naar de switchs verbinden

[idamorena]

Address: Aalsmeer nederlandLatitude: 52.2622°Longitude: 4.7619°

Satellite: 28.2E, 19.2E©, 13EElevation: 28.7°[/size]Azimuth (true): 162.0°Azimuth (magn.): 161.5°



Dank je voor t plaatsen, maar elevation is dat dus waar de getallen zijn aan achterkant van de schotel?





Welke frequentie moet ik invoeren op mn 800hd bij signaalzoeker?



Zie ook dat astra 3 23,5 niet erbij vermeld staat?



Begin nu gek te worden door dit! Frustrerend!



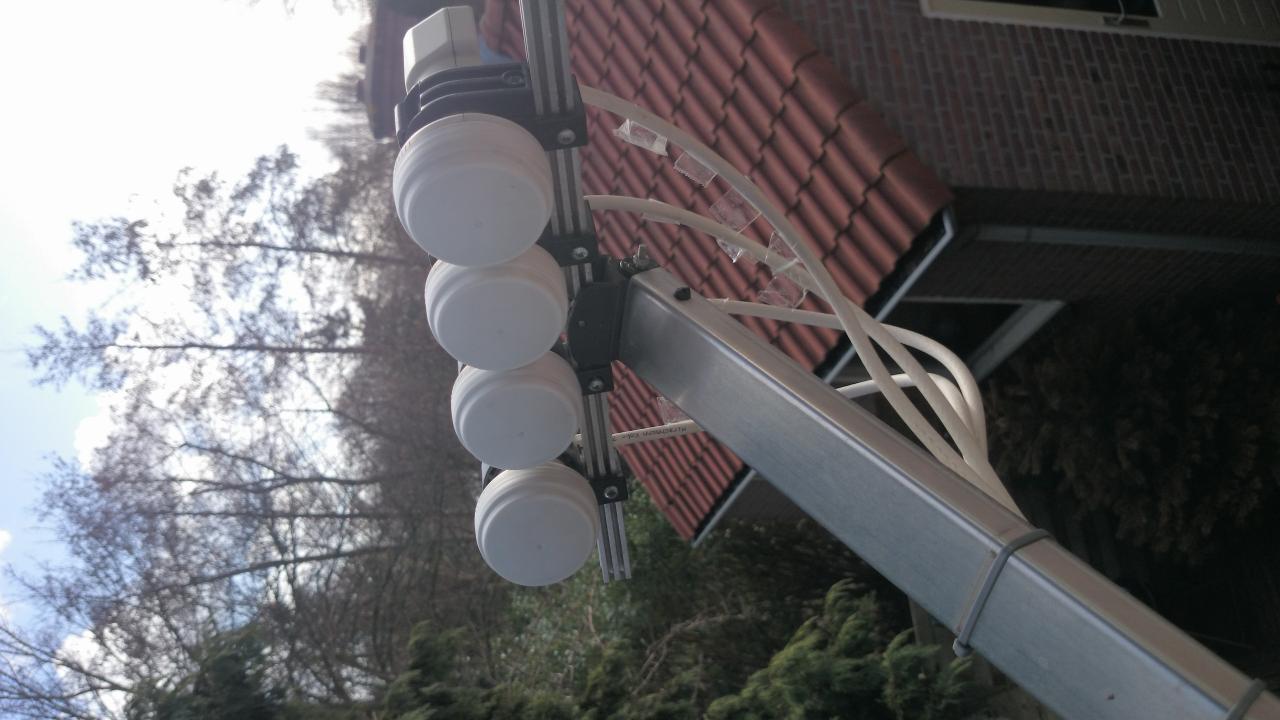

Ik heb

1:28.2 poort a (1e lnb, dus linker)

2: 23.5 poort b (2e lnb ernaast)

3: 19.2 poort c (3e lnb naast 23,5)

4:hotbird poort d (4e lnb is dus helemaal rechts)



Graden van achter de schotel zet ik tussen de 33 en 25 maar alsnog



Dit heb ik zowel bij de switches veranderd als in dreambox, maar alsnog geen signaal..

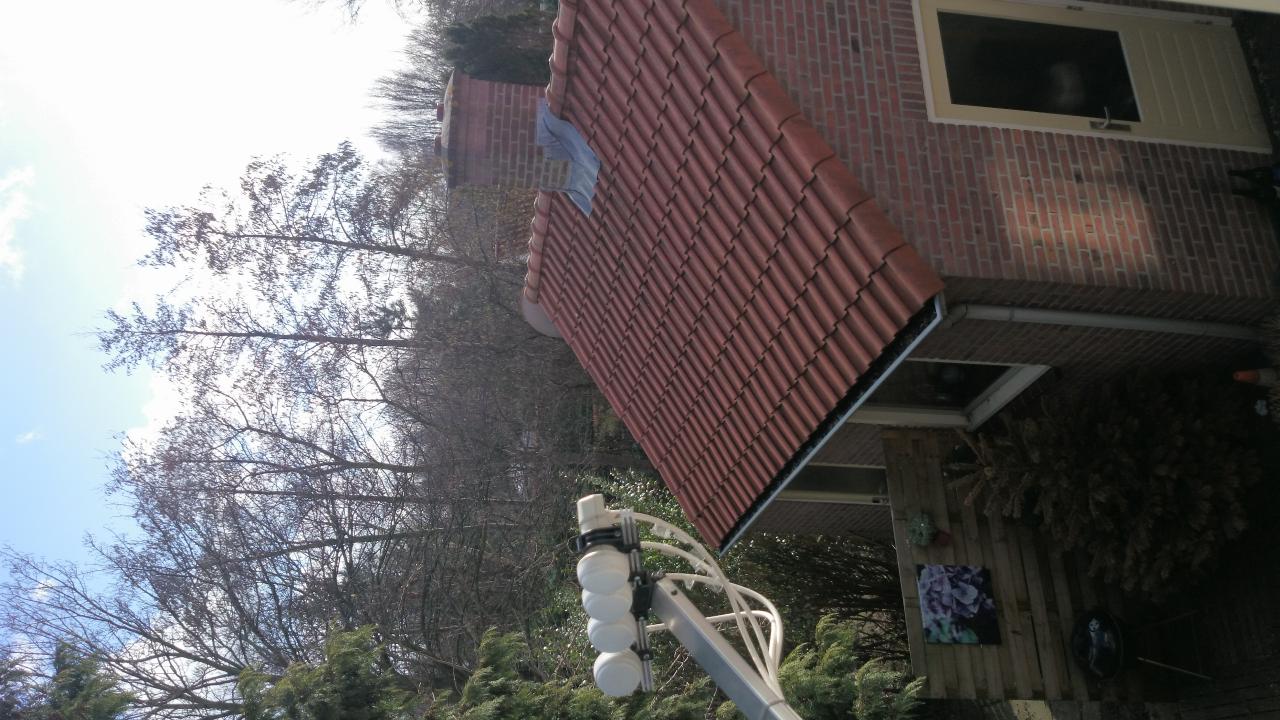

En waar ik naartoe hoor te richten volgens dishpointer heb ik geen bomen!



Kan het trouwens aan de plugins liggen of dus hoe dreambox ingesteld is?



Ps: hierna kan ik nog 4 berichten plaatsen vandaag!

16 februari 2014 aangepast door idamorena

[smetje limb.BE]

beugel misschien omdraaien

dan komt astra 2 en hotbird beter door dacht ik!

[smetje limb.BE]

ja die staat er niet tussen helaas maar dat is niet erg

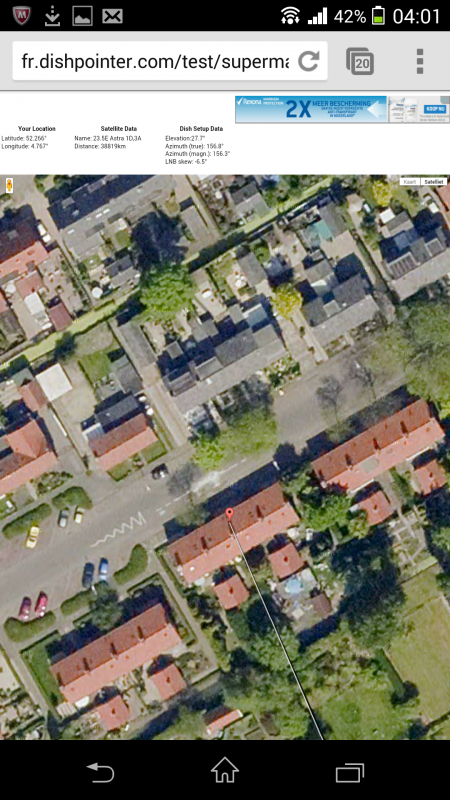

hier wel



Address: Aalsmeer nederland
Latitude: 52.2622°
Longitude: 4.7619°

Satellite: 28.2E, 23.5E©, 19.2E
Elevation: 27.7°
Azimuth (true): 156.8°
Azimuth (magn.): 156.3°

daar moet je de schotel op zetten +- Elevation: 27.7°

en heb je een nieuwe zenderlijst in jou ontvanger staan,zet hem dan eens op vb;omroep zeeland televisie en draai dan je schotel tot je beeld krijgt

[smetje limb.BE]

met de elevation op je schotel dat kan wel een beetje verschillen

hangt van je buis waar hij tegenkomt of die wel 100% recht staat

zet hem op 28° en probeer je kan achteraf nog wat regelen

[idamorena]

beugel misschien omdraaien

dan komt astra 2 en hotbird beter door dacht ik!

Ik heb m dus nog niet vastgeschroeft,



Kan het trouwens ook lIggen aan de dreambox?



Plugins etc?

16 februari 2014 aangepast door idamorena

[smetje limb.BE]

hier de lnb instelling

16 februari 2014 aangepast door smetje limb.BE

[smetje limb.BE]

Ik heb m dus nog niet vastgeschroeft,



Kan het trouwens ook lIggen aan de dreambox?



Plugins etc?

het zal wel niet aan  jou dreambox liggen !

heb je hem aan het netwerk hangen ?

zet er dan eens een nieuwe zenderlijst in

welke software staat er op jou ontvanger? (versie)

als je vb:pli hebt dan druk je menu-->plugins-->ok-->groene toets effe wachten -->settings ok-->vb henksat met de 4sats die jij hebt ok en wacht tot hij binnen is

het kan zijn als je dat hebt gedaan dat je de ontvanger volledig terug moet opstarten

en dan heb je de nieuwste zenderlijst

zet je ontvanger dan op een vrije zender van canaal digitaal omroep zeeland of een andere,en stel jou scotel dan eens af op die zender

[Sprietje]

In Aalsmeer stel je de Triax 88 als volgt af.

Stel de elevatie van de schotel in op 28,5 graden om de Astra 23,5 te vinden.

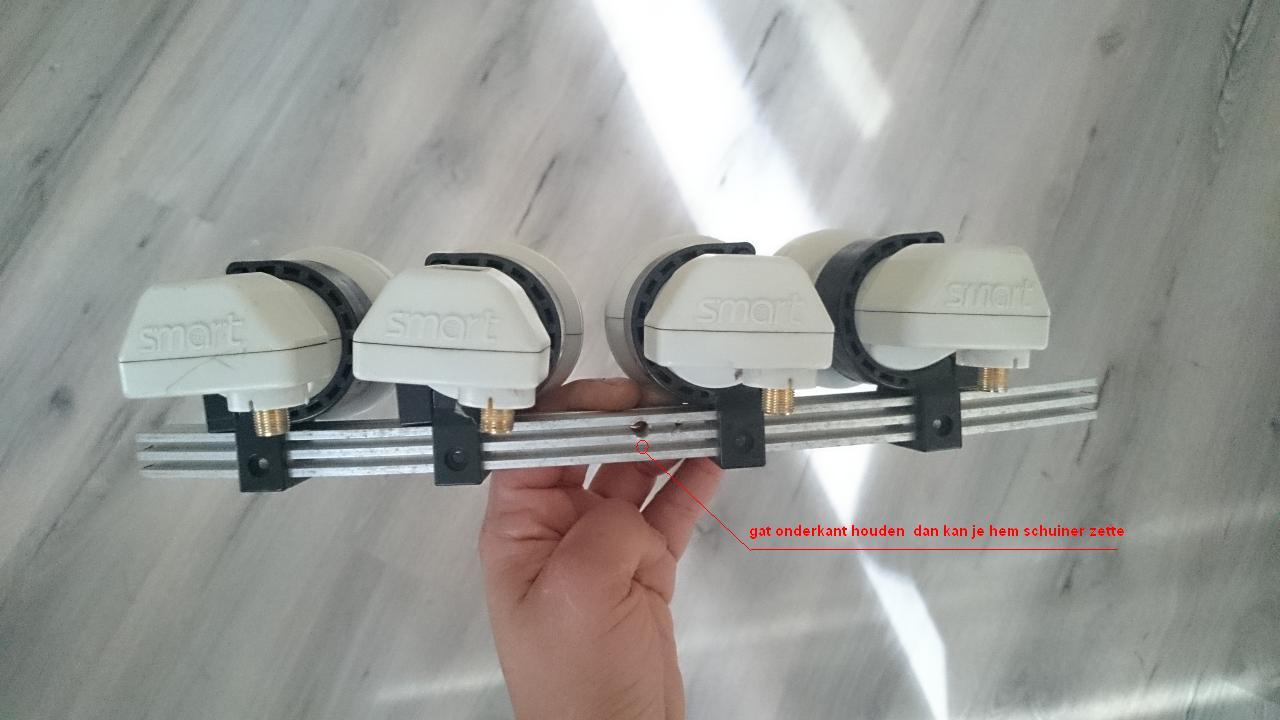

Plaats de rail met het gat in het midden in de onderste groef.

De volgende afstellingen zijn beschreven als je in de schotel kijkt:

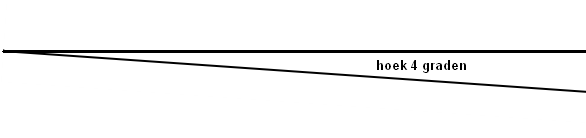

Zet de rail ongeveer 10 graden schuin, d.w.z. rechts lager dan links.

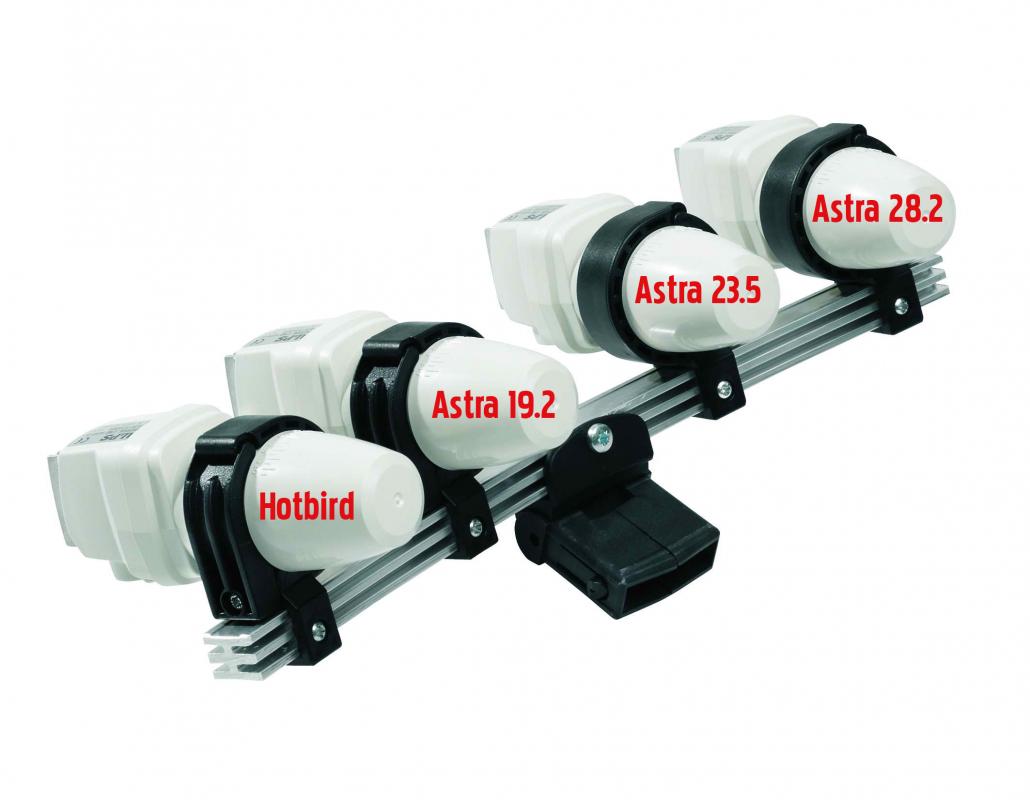

- Plaats de lnb-houder met de lnb van de Astra 19,2 rechts op de rail tot tegen de lnb-arm.
- Plaats de lnb-houder van de Astra 23,5 links van de lnb-houder zodat de koppen tegen elkaar staan.
- Plaats de lnb-houder van de Astra 28,2 links op de rail zodat de kop van de 28,2 tegen de kop van de Astra 23,5 staat.
- Plaats recht op de rail de Hotbird-lnb zodat deze 76mm van de Astra 19,2-lnb staat. Dit moet je meten aan de voorzijde van de lnb van pukkeltje tot pukkeltje in het midden van de kap.

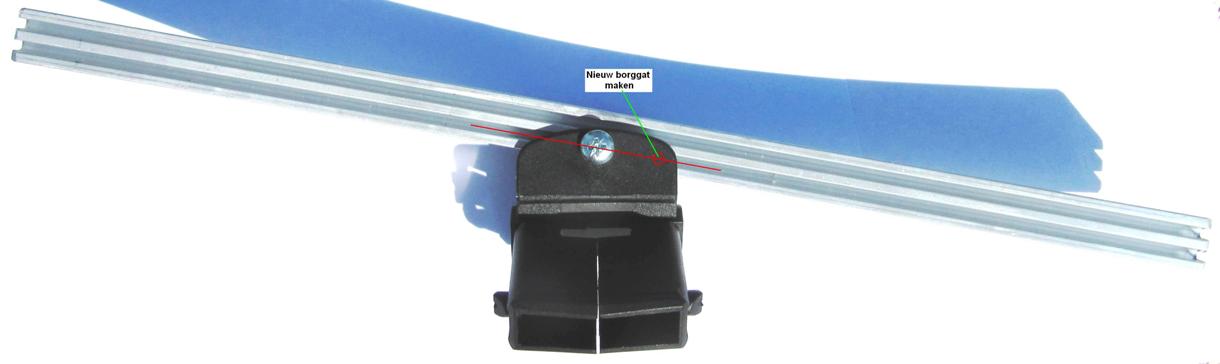

- Stel de rail nu 10,37 graden schuin, d.w.z. de kop van de Hotbird-lnb moet 35mm lager staan dan de kop van de Astra 28,2 -lnb. Meet dit met een waterpas en een rolmaat. Maak een extra borggaatje zodat je de rail met een extra schroefje kunt borgen.

Stel de skew van de lnb's als volgt in:
Astra 28,2 op 10 graden
Astra 23,5 op 7 graden
Astra 19,2 op 4 graden
Hotbird op 6 graden
d.w.z  met de wijzers van de klok meegedraaid ten opzichte van verticaal waterpas dus niet t.o.v. de rail.

Nu de schotel uitrichten op de Astra 23,5 op maximale signaalkwaliteit. Neem hiervoor de zender NGC Wild HD, die is het moeilijkste te ontvangen.
Stel de schotel niet af op de Astra 19,2 want die lnb staat 3,7mm uit positie.
Als hij optimaal op de Astra 23,5 staat uitgericht, staan alle andere lnb's ook goed.


16 februari 2014 aangepast door Sprietje
