faq: Triax 78 met Multiblock 4 lnb's plaatsen....duidelijke uitleg met foto's

[Sprietje]

De rail moet 10,71 graden schuin staan, zie:
http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=13.0&user_satlo_west=&user_satlo_west_dir=E&location=52.06%2C4.31&la=52.06&lo=4.31&country_code=nl

[TheCorbettReport]

Das een hele handige site.

Het word dus het onderste gaatje.

[TheCorbettReport]

Op 1 of andere manier wil het niet lukken.

28.5 gaat perfect op die eigenlijk 23.5 moet zijn maar 23.5 zelf wil maar niet lukken. Of ik draai elke keer teveel naar rechts naar een steeds sterker signaal en sla daardoor die 23.5 over of de stelling staat fout, ik snap het even niet meer.

Misschien heeft iemand een idee wat ik fout doe?

[Eduard07]

Op 1 of andere manier wil het niet lukken.

28.5 gaat perfect op die eigenlijk 23.5 moet zijn

Staat je schotel misschien een tikje te ver naar het westen? Dan staat de lnb mogelijk een tikje te hoog op de rail of de rail een tikje te schuin.

Je moet 23,5 wel instellen op een bestaande frequentie, zodat je daadwerkelijk signaal ziet. Neem 11.914 / H / 27500 / 5/6. Daar zitten FTA regionale zenders op.

[TheCorbettReport]

Ik richt hem uit met een simpele satfinder.

Het probleem daarmee is dat je op het moment niet weet waar je op uit aan het richten bent.

In hoeveel centimeters naar links duwen moet ik ongeveer denken als ik hem op 23.5 moet zetten?

[TheCorbettReport]

Hij staat nu op 28.5

[Sprietje]

Moet ik het even voor je uitrekenen hoe het moet komen te staan?
Welke lnb's heb je? Zijn het allemaal dezelfde of heb je verschillende?
Het gaat dus om een Triax 88 in regio Den Haag begrijp ik.


28 februari 2014 aangepast door Sprietje

[TheCorbettReport]

28.2 bedoel ik.

[TheCorbettReport]

Ik heb 4 van die inverto ultra blacks, waarvan de uiterst rechtse 2 uitgangen heeft.

Hoe diep/ver moeten die eigenlijk in de houder staan?

[TheCorbettReport]

Heb je het al berekend sprietje?

[satencom]

Als je de schotel Elevation op 28,8 graden zet, maar dan moet de buis waar de schotel op vast zit wel

water pas staan, en dan volg je de handleiding van Connexxion



De eerste stap is de Astra 19.2.
De Astra 19.2 lnb zit rechts van het midden als je voor de schotel staat en deze schuif je helemaal naar links tot die tegen de Multiblockhouder in het midden drukt.
Als je de Astra 19.2 op zijn best hebt zet je de schotel overal vast, want hier hoeven we niet meer aan te zitten.



als je 19,2 goed hebt uitgericht ,komt de rest van zelf

[Sprietje]

Beste TheCorbettReport

Voor Den Haag moet de Triax 88 met Inverto Black Ultra als volgt afgesteld worden:

Stel de elevatie van de schotel in op 28,5 graden om de Astra 23,5 te vinden.
Stel de rail  eerst ongeveer 11 graden schuin in. Het gat in het midden moet in de onderste groef zitten.
Zet de lnb-houder van de Astra 19,2 tegen de lnb-arm.
Stel de lnb van de Astra 23,5 met de kop tegen de kop van de Astra 19,2.
Stel de lnb van de Astra 28,2 met de kop tegen de kop van de Astra 23,5.
Stel de lnb van de Hotbird op 76mm af van de Astra 19,2-lnb, d.w.z. aan de voorzijde van de lnb gemeten van pukkeltje tot pukkeltje.

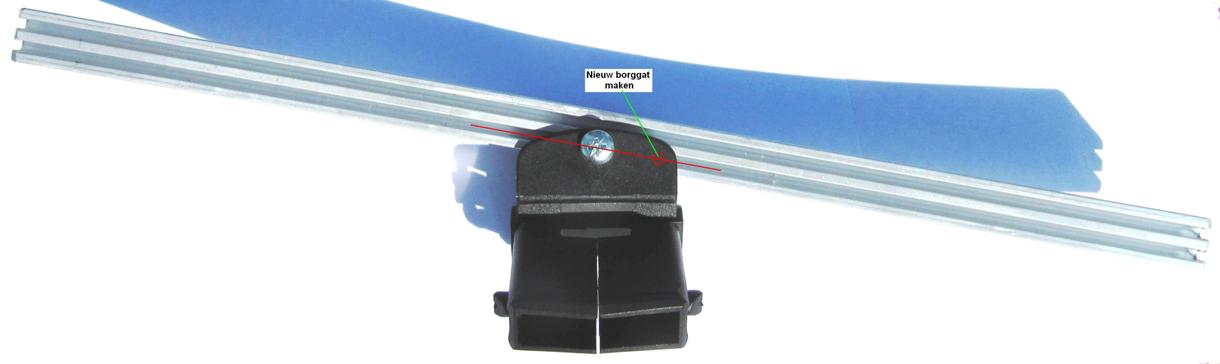

Zet de rail 10,71 graden schuin, d.w.z., de kop van de Hotbird moet 36mm lager staan dan de kop van de Astra 28,2. Stel dit af met een waterpas en een rolmaat en borg de rail met een extra schroefje.

Stel de skew van de lnb's als volgt in:
Hotbird 13 is 7 graden
Astra 19,2 is  4 graden
Astra 23,5 is 7 graden
Astra 28,2 is 11 graden
d.w.z met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt, dus niet t.o.v. de rail.

Ga nu de schotel optimaal afstellen op de Astra 23,5 op maximale signaalkwaliteit. Niet afstellen op de Astra 19,2 want die lnb staat er 4mm naast.
Kijk ook nog even of je signaalwinst haalt door de lnb's naar voren of achter te schuiven.


[TheCorbettReport]

Ok duidelijk maar ook weer niet.

19.2 of 23.5 uitrichten, welke nu en waarom?

[Eduard07]

Ok duidelijk maar ook weer niet.

19.2 of 23.5 uitrichten, welke nu en waarom?

Uitrichten op 23,5, waar nu de meeste en op termijn alle Nederlandse zenders van CDS op zitten.

23,5 is ook wat zwakker dan 19,2, terwijl er veel zenders op zitten die gevoelige S2 parameters hebben. Extra kwetsbaar bij slecht(er) weer.

19,2 knalt er sowieso wel in.

[Erwinnaar]

Machtig mooi topic. Ga het gebruiken dit weekeinde om de boel net zo aan te sluiten. Zal echter wel eerst de lnb houder iets kantelen om te beginnen.



Is het raadzaam om 23.5 het meest nauwkeurig uit te richten of komt de rest dan in de problemen of eerst de schotel standaard met 1 lnb centraal op de arm (zoals die eigenlijk bedoeld is en ontworpen..) maximaal uit te richten op 19.2 of 23.5 of een satelliet daartussenin?

6 maart 2014 aangepast door erwinnaar
