faq: Buizen, lampen en ouwe meuk.

[Matchless]

Het lijkt me leuk om de ouwe rotten de verloren techniek uit te laten leggen.

Enkele voorbeelden:

wat is een triode
wat is een penthode enz.
wat is een nixie buisje
Hoe werkt een buis
Waar moet je op letten.
Hoe moet je een buis meten.
wanneer is een buis "op"
Hoe bereken je een instelling.

En het liefst in een "jip en janneke" taal.

[Eddy VL]

Wat denk je van deze:

Zie bijlage.



Je ziet, je hebt maar te vragen en je krijgt. Als het wat meeval kkrijgt zal ik er nog één maken (reclame voor chocolat van meneer Meur...)



mvg



Eddy Vl



Buizen1.doc

[Beobuddy]

Sorry voor de dubbele post in een ander topic.



Zijn buizen gevoelig voor slijtage?



Ik vraag dat omdat ik een pc heb met een Aopen moederbord met een buis erop voor het audiogedeelte.

Het type buis dat ik nu daar voor gebruik is een Electro Harmonix 6922.

Verder kan ik de voedingsspanning veranderen vanaf 140V t/m 210V. Wat is de juiste spanning die ik hier moet gebruiken?



Ik gebruik het als een staande bij mp3-speler (lossless formaat) en voorzie het muzieksysteem met deze pc, die dus eigenlijk conntinue de buis van spanning voorziet.



[Matchless]

meer..meer.



Leer de digikids maar eens deze nostalgie kennen op zo'n manier dat ze een radio kunnen bouwen.



Gooi je kennis maar in dit draadje zodat het niet in de vergetelheid raakt.



wel zo veel mogelijk in een beginners nivo.

[Eddy VL]



Kleurcodes weerstanden en condensatoren.



Dit heb ik al eens in een reply bijgevoegd:



Het oude bladje van Philips met de kleurcodes.

Ik heb de kleurtjes wel al iet bijgewerkt, maar het is wel mogelijk om er zelf eens een nieuwe versie van te maken.



In elk geval staat er informatie op die je elders meestal niet vind. (PTC,NTC,Varistor)



MVG



Eddy Vl





[Eddy VL]

2de poging

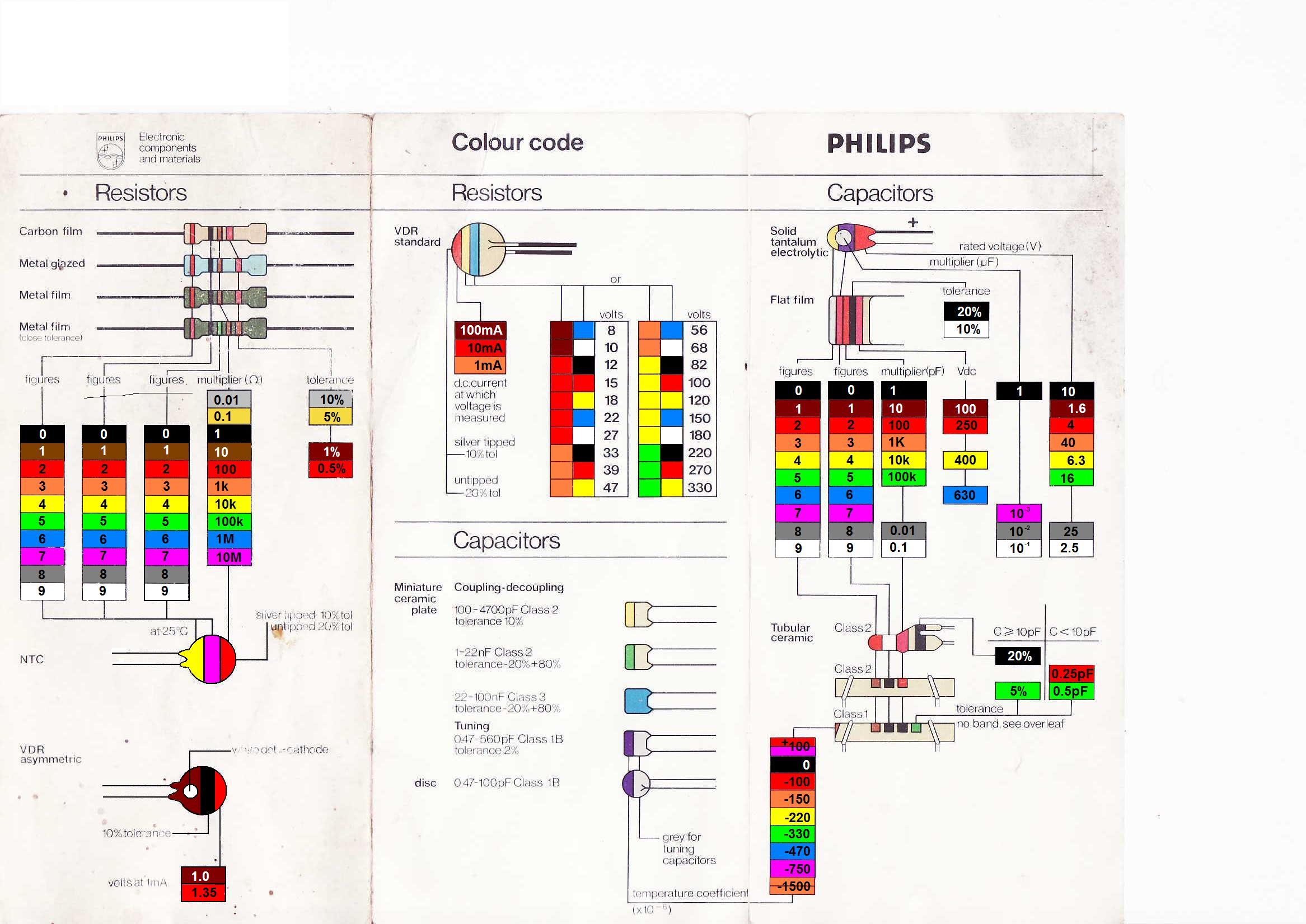

Kleurcodes weerstanden en condensatoren.



Dit heb ik al eens in een reply bijgevoegd:



Het oude bladje van Philips met de kleurcodes.

Ik heb de kleurtjes wel al iet bijgewerkt, maar het is wel mogelijk om er zelf eens een nieuwe versie van te maken.



In elk geval staat er informatie op die je elders meestal niet vind. (PTC,NTC,Varistor)



MVG



Eddy Vl

[DeBeek]

Voor de liefhebbers ook nog het bekende ezelsbruggetje,



Zij Bracht Rozen Op Gerrit's Graf Bij Vies Grijs Weer

[chablis]

Origineel bericht van: Sjaak(k)

Nou vooruit dan zal ik ook maar een aanzet geven als oude buizenrot
Nixiebuis
Een nixiebuisje is één van eerste digitale displays. Het is een met neongas gevulde elektronenbuis met 10 (soms 11 dat is dan een punt)vlak achter elkaar geplaatste gaasvormige elektroden in de vorm van de cijfers 0 t/m 9,
Die lichten op als ze individueel aangestuurd worden. Vanuit een beperkte gezichtshoek zijn de oplichtende cijfers waar te nemen, afhankelijk van het omgevingslicht.
Het heeft geen gloeidraar zoals sommige andere "buizen"
Nixiebuisjes heb ik nog in mijn Heathkit frequentie counter zitten.
De nixiebuizen werken op een spanning van zo'n 180 volt, met een weerstand aan de anode.
om de stroom tot 2 à 4 mA te beperken.
Met speciale TTL nixiebuisdriverchips zoals de 7441 en de 74141 stuur je een nixiebuis aan. Deze ttl chips decoderen een "BCD-code" naar "decimaal" ze zijn speciaal geschikt voor de hoge spanning van nixie buizen.

Ik weet nog dat er in Radio Bulletin een project was om een frequentieteller te bouwen met nixie display. Later hebben ze daar een versie van gemaakt voor LED display. 7 segmenten display dan. Daar hadden ze toen weer een hele vertaalslang van decimaal naar BCD en van BCD naar 7 segmenten.
Het eerste waar ik Nixie buisjes zag (was dat trouwens ook niet weer een Philips uitvinding), waren de benzinestations, waar je aan de kassa kon zien hoeveel je hebt getankt enzo.
Die dingen hadden wel veel last van slijtage en als ik me goed herinner ook wel van "overspraak".

[chablis]

Om gelijk maar naar de andere "ouwe meuk" over te stappen: hoe werkte eigenlijk die gelijkrichter die ik toen ik nog heel klein was gebruikte, die er uitzag als een CV radiator?



[chablis]

Origineel bericht van: Sjaak(k)

En na de Nixie kwam het eerste 7 segments display de Minitron wat weer de voorloper was van het huidige leddisplay.
In Elektuur stonden indertijd wat ontwerpjes met het 3015F display, en waarvan ik er nog een paar ergens in een bakje moet hebben liggen

Ze kwanen van Toyo, Japan een cijfer en letter display(Numitron, of Minitron) de 3015-F met een 9 mm hoog Gloeidraad-Display.

De 3015-F kan de cijfers 0 - 9 en de letters A - Z aangeven.
De 3015F is 21 mm lang, 11,5 mm breed en 5,5 mm dik (zonder aansluitingen).
Werkt op 5 Volt=.

Zie je, ik zat al te denken: er waren toch ook nog 7 segmenten gloeidraad displays.....
Had ik toch goed onthouden.

[Eddy VL]

Citaat:

wat is een triode



Heb een vervolg gebreid aan de gelijkrichter:

het heet triode...



Misschien heeft iemand er wat aan. Als je kemels moest vinden... laat het weten. De berekeningen zijn opzettelijk simpel gehouden.



Mvg



Eddy VL



Buizen2.doc

[Matchless]

kemels?? Wat zijn dat?



Maar de doc is zo geschreven dat zelfs ik het kan begrijpen

[rijschoq]

Ik heb een Philips experimenteerdoos EE2000, EE2007 en EE2008.

Hiermee heb ik de televisie gebouwd. In feite is de Duitse handleiding gevolgt om het op te bouwen. Het werkt maar geen idee waar ik mee bezig ben. Dus hoe werkt eigenlijk een CRT buis en hoe word deze aangestuurd.



Zeggen pixies jullie trouwens nog iets.

[columbo]

Kijk eens bij wikipedia.daar vind je het.

[Eddy VL]



Citaat:

kemels?? Wat zijn dat?



Kemels



ZN voor kamelen (letterlijk)

ZN voor stommiteiten (figuurlijk)



Gezegdes:



ZN Een kemel schieten

ZN Een bok schieten

NN Een stommiteit begaan



Lap weer een aparte topic: Vertalingen



Er komt misschien nu ook een vertaalknop op Sat4All...

want aan deze kant van de grens zijn we aan het uitzoeken wat "ouwe meuk" is...



Een "neut" kennen we al, maar ja alles wat te drinken is...



mvg



Eddy Vl
