Jeager 1224 H-H mount

[bb2]

Hallo allemaal:

Ik ben nieuw op dit forum en heb een vraag over een jeager

1224 H-H Mount.

Op hoeveel graden moet ik de motor afstellen voor de? locatie

52.119 nb /5.4 ol Er staat een schaalverdeling onder de motorkast

maar ik heb geen idee op hoeveel graden die moet staan, en dan heb je geloof ik nog een 2e instelling vanaf de motor naar de schotel. Heeft iemand ervaring met de jeager motor.

Vr Gr BB

[jer49]

Op 0 graden en dan het geheel richten op Sirius.

De instelling naar de schotel toe is afhankelijk of het een off-set of een prime-focus schotel is.

[bb2]

Dank je voor het antwoord maar mijn vraag is hoe moet de motor

staan ten opzichte van de gradenboog die op de motor staat, en dan heb ik nog een een gradenhoek van de motor naar de schotel

als ik mij niet vergis noemen ze dit de declenatie van de schotel.

Dus ik moet 2x de graden instellen en mijn vraag is op hoeveel

graden moeten die hoeken staan want anders is volgens mij de draaibaan van de schotel niet goed. Ik hoop op een tip om dit goed te krijgen . voor de goede orde de coordinaten 52.119 / 5.4

bij voorbaat dank.

[trust]

Origineel bericht van: bb2

Dank je voor het antwoord maar mijn vraag is hoe moet de motor
staan ten opzichte van de gradenboog die op de motor staat, en dan heb ik nog een een gradenhoek van de motor naar de schotel
als ik mij niet vergis noemen ze dit de declenatie van de schotel.
Dus ik moet 2x de graden instellen en mijn vraag is op hoeveel
graden moeten die hoeken staan want anders is volgens mij de draaibaan van de schotel niet goed. Ik hoop op een tip om dit goed te krijgen . voor de goede orde de coordinaten 52.119 / 5.4
bij voorbaat dank.

De hoek die de motor op de paal moet maken is die van jouw locatie 52.1º dus
De deinclinatie-hoek voor ons in NL is ± 7.5º maar het hangt er van af welk type schotel je gaat monteren , Off-set of prime-focus .
Voor dat laatste type kun je die 7.5º aanhouden voor de off-set schotel moet je de off-sethoek van dat model weten .

[bb2]

Bedankt Trust:

Ik ga hiermee aan de gang en eens kijken of het lukt

moet eerst nog even een aanpassing maken want de gaten

van de mount en schotel komem niet overeen.

Maar ik ben al een stuk verder dank hiervoor.

Gr bb

[Gast 44piet]

loopt de motor onder diseqc 1.2 of usals (1.3 genoemd) .

[bb2]

Hallo 44Piet nee het is een 36volt motor met reedcontact

En hij gaat een mount met actuator vervangen .Kan nu kijken van 70gr oost tot 58 gr west maar vanuit het oosten draai ik elke

keer mijn actuator kapot omdat hij elke keer door de dode hoek

getrokken moet worden, vandaar dat ik de jeager ga proberen.

Gr bb



[Mojo]

Wat voor een schoteldiameter heb je er aan hangen?

[trust]

Origineel bericht van: Mojo

Wat voor een schoteldiameter heb je er aan hangen?

150 cm ?

[bb2]

Hallo

Ja ik heb er een 1.5 mtr kathrein high position dish

aan hangen. Je kan ze zien bij de foto`s van de leden installaties.

gr bb

[trust]

Misschien ten overvloede , maar deinclinatie is lager richten .

[mercre]

@ bb2,



hoy, ik heb nog een oud artikel liggen van de FSW, waarmee je met gemak zo'n installatie afregeld. Geef me via pm eens je mail, dan stuur ik het je op.



groeten

[bb2]

Nou mensen de kathrein staat op de jeager mount

moest wel aangepast worden dus de boel maar even van het dak gehaald, werkt wat aangenamer , nu nog een 4/11ghz lnbf er

in en weer het dak op.

Gr bb

[bb2]

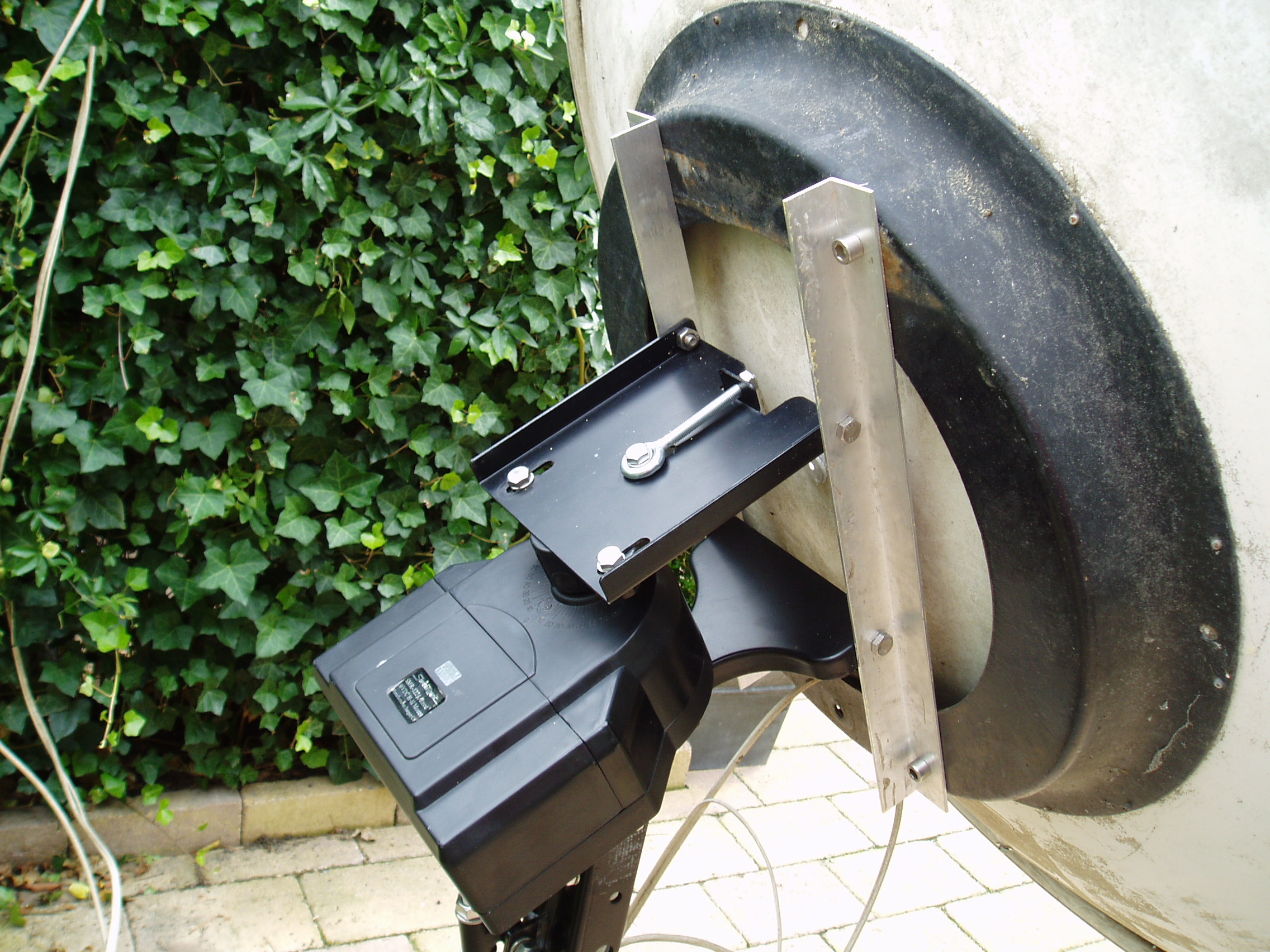

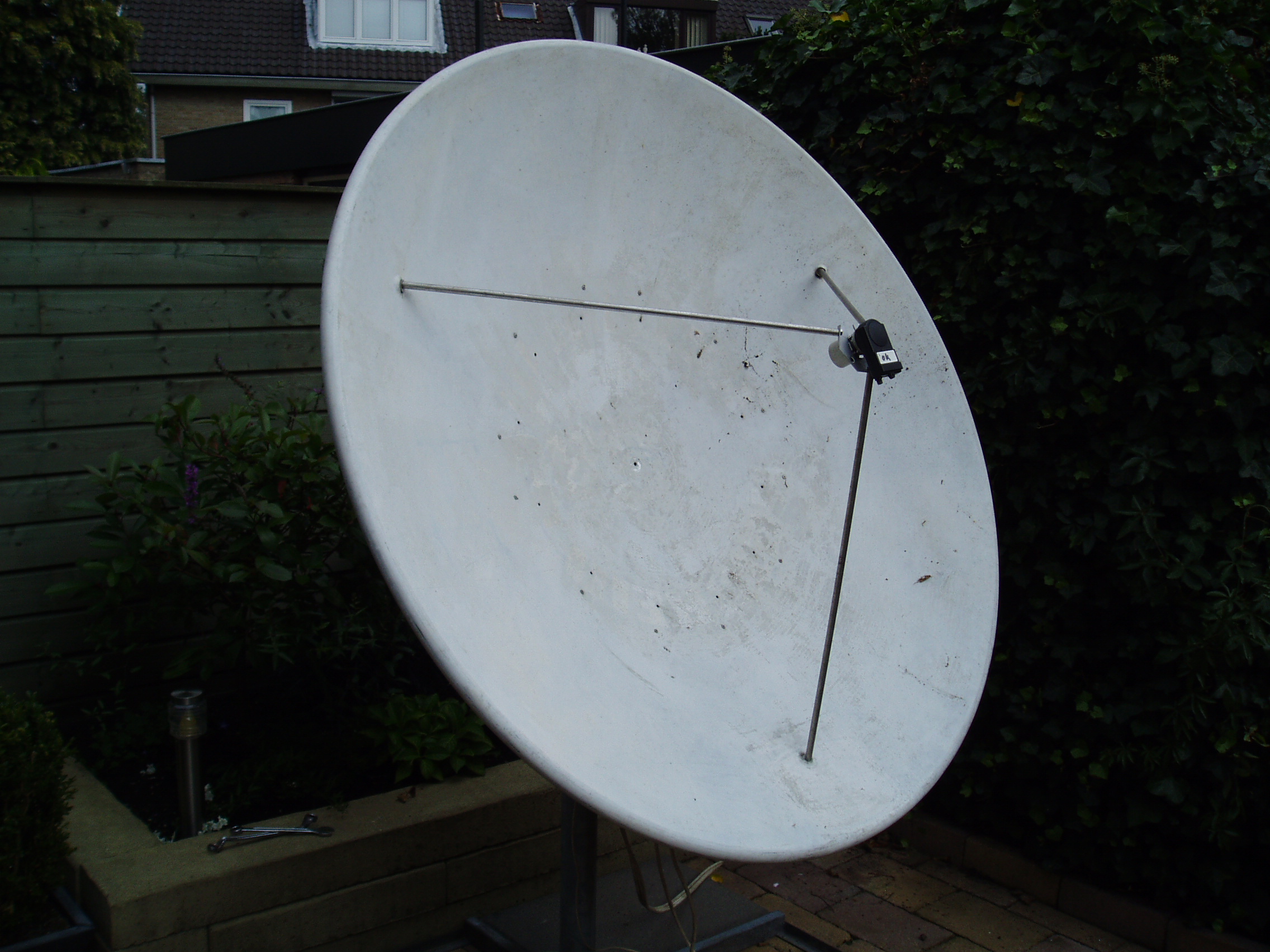

Nog even een foto`van de jeager met de kathrein
