philips video vr723 /02 (wd11) display (klokje)doet niets

[daltonagf]

ik heb hier een video waar de voeding van kapot was, voeding gerepareerd. video werkt nu alleen het klokje doet niets??. ik heb er nu twee accus afgehaald van een printplaat aan de linkerkant. deze waren een beetje groen uitgeslaan.zonder deze accus geprobeerd, maar helaas, doet het klokje ook niets. is dit een veel voorkomend euvel, want ik weet niet waar ik dit moet zoeken



mvg



rob

[jeevanhoof]

Hoi, heb je zekering 1202 (80ma) al gecontroleerd.



mvg

[boarder]

elco 2326 vervangen 220µF/35 op de hoofdprint.

Dient voor de voedingsspanning van de display.

Ik vermoed dat de klok wel werkt maar het display niet brandt.

[daltonagf]

t1202 is goed. condensator 2326 kan ik niet vinden, waar zit 2326 ongeveer. kan ik het display nog testen??





mvg



rob

[boarder]

voorkant rechts.



Je kan de display niet testen zonder die spanning.



[daltonagf]

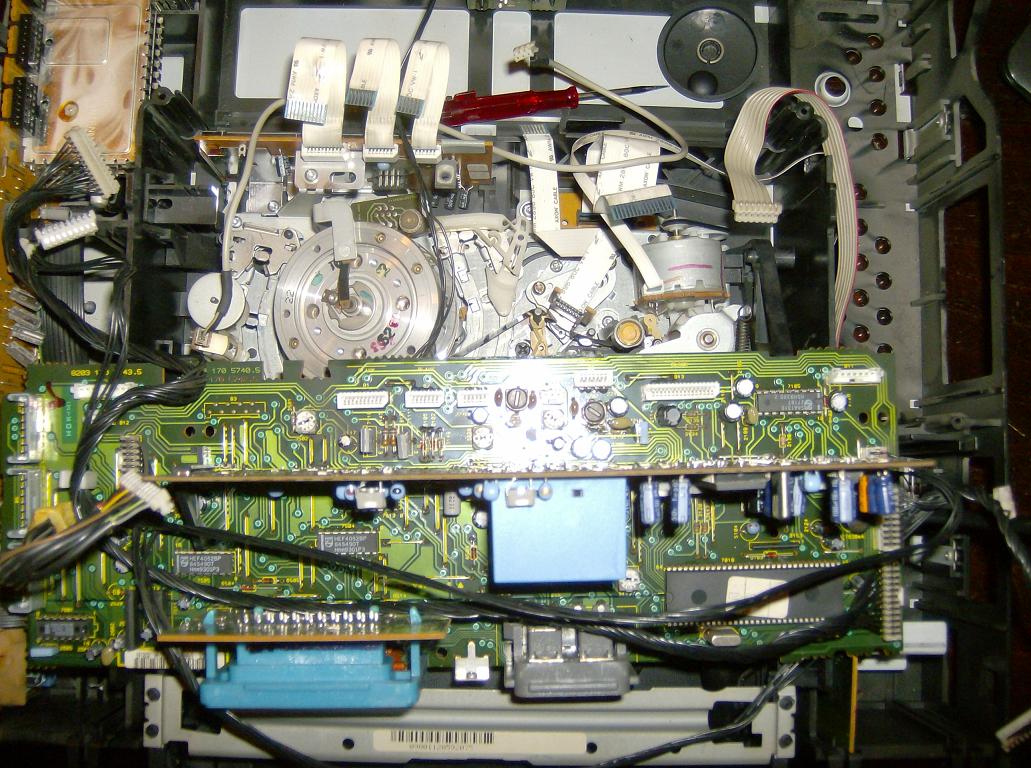

ik zie `m echt niet, of ik zoek op de verkeerde print. ik heb er een foto van gemaakt

[boarder]

blijkbaar is de electronica anders.

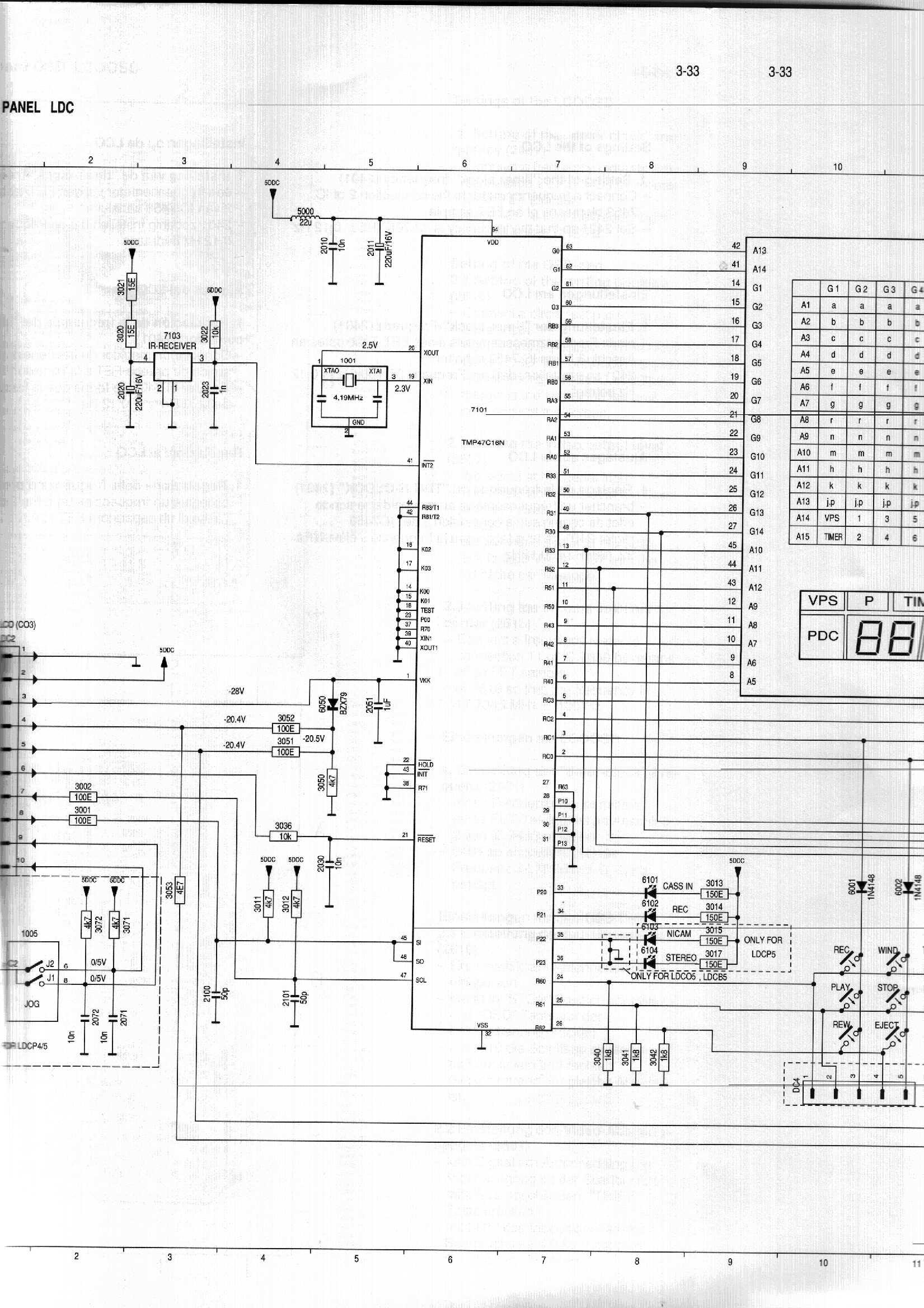

Je moet de spanningen controleren op pen 4 en 5 zoals aangegeven in bijgevoegde schema.

[columbo]

Je zult de voeding wel niet goed gerepareerd hebben,want er zijn meerdere voedingsp.deze moeten allemaal kloppen,met name de negative sp. deze zijn voor het display,ca -23v.en er is een wissel spanning nodig,deze komt ook van de voeding HELO & HEHI,(sec.winding)is beveiligt met een weerst.4,7ohm.)Dus controleer alle elco's in de voeding aan de secudaire kant,dus meten!!Display gaat normaal niet stuk,tenzij je gekke dingen doet.

[daltonagf]

de voeding was helemaal dood. alle condensators heb ik vervangen want ze stonden allemaal te lekken. ik heb geen schema van de video dus denk ik dat die weerstand wel defect zal zijn. als iemand een schema heeft van de voeding kan ik de spanningen en de weerstand meten.





mvg



rob

[columbo]

helaas van dit type heb ik geen schema,vaak staan de spanningen op de print vermeld.ps ik heb hier nog een Matchline VCR vr702 staan,die mag je voor €25 hebben,is prima in orde,HIFI stereo.

[daltonagf]

video is niet van mij , repareer ik gratis voor iemand. als het niet lukt hebben ze pech, en ik denk dat ze dan een nieuwe kopen, kosten ook niks meer. ik zal het tegen ze zeggen dat jij er nog een hebt staan.



mvg





rob

[columbo]

gratis?ben je nou helemaal...op zn minst in natura.ik heb een paar keer vrijwilligers werk gedaan, was afgelopen zondag midag weer even op bezoek,ivm een klus.ze hadden dan een etentje/barbeq ,zegd die man,ik heb liever niet dat je mee eet ivm vaste crew, tewijl hij vorig jaar de zelfe crew had en ik wel mee mocht eten,hij had notabene nog niet eens reisgeld betaald.dus laat ik hem nu maar vallen,want van techniek heeft hij geen kaas gegeten,hij had zelf een keer wat gelast,maar het spul brak al gelijk af bij de eerste belasting,hij had de massel dat er niemand gewond was geraakt,anders was hij gelijk uitgewerkt met zijn wijn boederij.DUS voor Wat hoort Wat .

[daltonagf]

columbo ik snap precies wat jij bedoeld, deze is voor familie, maar goed. nu goed nieuws de video doet het weer. een printbreukje over het hoofd gezien. allen bedankt (nu die tv nog)



mvg





rob

[columbo]

o en om het je zelf makkelijker te maken neem een loeplamp met een rondglas geen 4kant zit een ronde TL in van 22watt.prima zicht.
