Problemen uitrichten Wavefrontier T55

[Leandres]

Enkele weken geleden o.a. via dit forum me georiënteerd op een nieuwe schotel. Uiteindelijk gekozen voor een Wavefrontier T55. De T90 vond ik net iets te groot, en aangezien 8 verschillende satellieten ontvangen meer dan voldoende voor mij is, gekozen voor de T55.



Heb aandachtig de verschillende topics gelezen over de Wavefrontier avonturen van de verschillende schotel freaks.



De schotel zeer zorgvuldig aan de muur bevestigd en absoluut waterpas gehangen (fotos kan ik plaatsen desgewenst). Het uitrichten kan beginnen!



Ik heb gekozen voor uitrichten dmv de "Holles" sheet. Deze waarden ook nauwkeurig overgenomen op de schotel.



De voor mij belangrijkste waarden:



Elevation: 28,9

Afwijking: 0,0

Skew: 94,4



De satellieten waarvoor ik gekozen heb:



Astra 2: 28,2/-15,1

Astra 3A: 23,5/-10,3

Astra 1: 19,2/-5,8

Hot Bird: 13,0/0,7

Eurobird: 9,0/4,9

Eutelsat W3: 7,0/7,0

Sirius: 4,9/9,2

Thor: -0,8/15,2



Het getal achter de "/" is de plaats op de schaal van de Wavefrontier, aldus berekend via de Holles sheet.



Hotbird zou de middelste LNB zijn, deze heb ik op ongeveer 0,7 gezet op de schotelschaal. Deze LNB via een Dreambox 7000S getracht uit te richten, helemaal NIETS. Later geprobeerd Astra 19,2 te zoeken, deze satelliet had ik op mijn simpele camping schoteltje binnen 5 mins gevonden en uitgericht. Ook helemaal niets, geen beeld, max. 50% signaal.



Zie ik iets over het hoofd doe ik wat fout?

Gister verschillende uren bezig geweest, zonder gewenst resultaat.









[vGnp]

Ik weet niet of je het al had gelezen, maar misschien helpt dit.

En je hebt de subreflector wel met het gaatje aan de onderkant gemonteerd?



vGnp

[ceesv]

Denk eraan, dat bij de Wavefrontiers de schotel nagenoeg vertikaal staat, wanneer je hem dezelfde elevatie geeft als je campingschotel, zal je geen beeld hebben.

[Leandres]

Het topic van Daveys heb ik zeer nauwkeurig gevolgd. Mede door zijn topic heb ik besloten ook te kiezen voor een Wavefrontier.



Ik zal d.m.v. foto's de situatie enigszins proberen te visualiseren.



Hoge resolutie afbeelding



Op deze foto is te zien hoe de T55 uiteindelijk aan de muur bevestigd is.





Hoge resolutie afbeelding



Te zien aan de beschadigingen heb ik al vaak de elevatie veranderd. De stand zoals die nu staat gaf geen beeld, zo stond ie nog toen ik gisteravond gestopt ben.





Hoge resolutie afbeelding



De buis waar de schotel op hang lijkt scheef, maar is toch nagenoeg waterpas.





Hoge resolutie afbeelding



Sja. Mooi he





Hoge resolutie afbeelding





Op deze positie had ik met de camping schotel beeld op 19,2E ik vraag me dus ook serieus af of het compas wel helemaal zuiver is...





Hoge resolutie afbeelding





Ter illustratie waar de buren hun schotel heen gericht hebben, dit is de richt Astra 1.





Hoge resolutie afbeelding



Het vrije zicht naar de satellieten...





Hoge resolutie afbeelding



Nog een plaatje van hoe de schotel netjes aan de muur zit.





Nou mensen, ben benieuwd naar jullie reacties.

[ceesv]

Vooralsnog zie ik geen fouten in de montage.

Ik heb echter wel mijn bedenkingen, wanneer je meer westelijk wil gaan kijken, dan zou het vrije zicht in gedrang kunnen komen.

Het eenvoudigst is, ervan uitgaande dat je geen spectrum analyser hebt, om met een sterkte meter en je schotel op een elevatie van rond 29 graden de LNB los in de hand te nemen en vrij te bewegen rond de rails, totdat je uitslag hebt.

Aan de hand daarvan dan de elevatie en hoek van de schotel verbeteren en te optimaliseren.



Heb je wel een transponder voor hotbird in je ontvanger geprogrammeerd?

[Leandres]

Ik heb gekeken op transponder 12207 op Hotbird, hierop een FTA zender geselecteerd. Heb geen beeld kunnen ontvangen.



Ook later BVN opgezocht op 19,2E en vervolgens daarop gezocht met de satfind, ook geen beeld. En dat is raar, aangezien ik met die cheapass camping schotel incl. zeer brakke LNB toch binnen 5 minuten 89% SNR te pakken had.



Wat vind je van die kompas uitslag ? De lijn is ongeveer in lijn met de midden LNB...

En precies in lijn met de camping schotel die wel beeld had op 19,2E...

[ceesv]

Ik kan je alleen als tip geven, de lnb op het midden van de rails te zetten, en nde schotel dan naar links en rechts nte bewegen, en de elevatie telkens iets aan te passen.

Je hebt zeker geen oude analoge ontvanger? daarmee zie je veel sneller of je wel of geen beeld hebt.



Ikzelf gebruik de Satlook digital nit, daarmee is het een fluitje van een cent, omdat je daarmee ook de satellieten "ziet", met hele lage veldsterkte.

[cashnoflow]

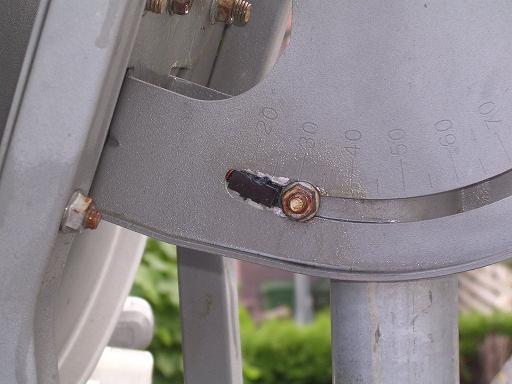

Ik heb ook een T55 met vrijwel dezelfde keuze aan satellieten als jij. De midden satelliet is bij mij de 9E. Jouw schotel staat te recht, hij moet iets terug. Hij moet een fractie. voorover hellen. De stelbout staat op een kwart van de linkerkant van de schroef recht onder het streepje 30. Zie ook bijgevoegde foto, net gemaakt.

Succes

[ceesv]

Kopop anders eens een eenvoudige satfinder, het duurt even voordat je ontvanger gelocked is.

[Leandres]

Heb (zoals ook te zien aan de beschadigingen bij schroef) al zeer veel geprobeerd.



Ik krijg gewoon geen beeld...

[vGnp]

Hier kun je zien waarheen je ongeveer moet richten. Locatie en satelliet invullen.

Je hebt toch wel een zenderlijst in die DM7000 zitten voor de te ontvangen satellieten hoop ik?



vGnp

[ceesv]

Even doorzetten!



Zoek eens met die campingschotel naar een programma op Hotbird, en zorg, dat je ontvanger daarop beeld geeft.

Sluit dan je ontvanger op de LNB aan op het midden van de rails en beweeg je schotel net zolang, totdat je beeld hebt.



Je kabel aan de T55 is toch wel in orde? Eventueel even op sluiting testen met een multimeter.

[Leandres]

vanavond nog maar even de kou trotseren en kloten met de afstelling van de schotel.



Nog even een vraagje over de LNB rail van de T55. Daar staat een schaal verdeling op met een L en een R letter aan de buitenkanten van de rail.



Op de "Holles" sheet word aangegeven (in mijn geval) de Astra 19,2 op -5,8 moet staan. Is dit dan naar de L of naar de R ten opzichte van het midden ???

[vGnp]

Oost <---- Midden ----> West



vGnp



Edit: Vergeet niet, dat je bij schotelontvangst naar het zuiden kijkt. Alles oostelijker op een schotel met subreflector

komt dus rechts op de rail (als je achter de hoofdschotel staat) met bij jouw opstelling 28,2E als meest rechtse LNB.



En ik ken de T55 niet goed genoeg om te weten waar de L en R staan, maar ik hoop dat je het plaatje "snapt"

[Tonskidutch]

als je het van boven bekijkt zie je meestal erg snel waarop uitgericht moet worden



dus dat appartementen gebouw of net over die boomkruin



of misschien zie je zelfs de hoek van dat verderop liggende rode appartementen gebouw, aan de hand daarvan orienteer je jezelf

en houdt je aan de instellingen van de hollessheet mbt elev en skew.



ciao
