seije017 Geplaatst: 15 oktober 2009 Delen Geplaatst: 15 oktober 2009 ik wil de voeding van een 7025+ in de dreambox solderen. nu zit er een kleine ic bij voor op het display. nu weet ik niet hoe ik deze op het display moet solderen. zit er een + of een - zijde aan deze ic of hoe dat ding ook maar mag heten. zit wel een beschrijving bij de voeding met foto's mmaar staar en niet echt duidelijk op. Link naar reactie Delen op andere sites Meer opties om te delen...
hulkman Geplaatst: 15 oktober 2009 Delen Geplaatst: 15 oktober 2009 Even vanuitgaande dat het een DIL-IC is (twee rij pootjes aan weerszijden). Deze heeft aan een van de korte zijden een inkeping meestal een half rondje ingeperst. Dit geeft de richting van het IC aan, dat moet ook aangegeven zijn op de tekening of layout. Als je de inkeping of merkteken aan de bovenzijde houdt is de pin linksboven pin 1. Soms staat het merkteken juist bij pin1 geperst en die zit dan dus ook linksboven. Eventueel even checken door de datasheet van internet te plukken. Google maar eens op de IC-code die erop gedrukt is. Link naar reactie Delen op andere sites Meer opties om te delen...
seije017 Geplaatst: 16 oktober 2009 Auteur Delen Geplaatst: 16 oktober 2009 het is een heel klein smd soldeer component . met 2 aansluitingen. kan niet echt zien hoe deze er op moet worden geplaatst. foto ook niet echt duidelijk. Link naar reactie Delen op andere sites Meer opties om te delen...
hulkman Geplaatst: 17 oktober 2009 Delen Geplaatst: 17 oktober 2009 Ah, nou wordt het duidelijk. In de conversion manual staat iets over het vervangen van R1101, 1102 en 1103. R staat voor resistor en dat is in het nederlands een weerstand. De weerstand is niet richtingsgevoeling dus het maakt niet uit hoe je hem monteert. Voor zover ik het begrijp, moet je daarnaast nog een IC van de printplaat verwijderen, en een brugje solderen. Pas op dat je de weerstand niet te warm stookt, neem een bout van max 25W of eentje met geregelde temperatuur. De weerstandswaarde kan anders gaan verlopen en dan ben je nog verder van huis. Mijn methode is eerst wat verse soldeertin op de printplaat smelten, dan het SMD component erop leggen, dan nog een beetje tin op de bout leggen, daarna de bout net naast het component op de printplaat drukken zodat er eerst een tinbad gevormd wordt waar het component inzakt. Suc6 Link naar reactie Delen op andere sites Meer opties om te delen...
iemand Geplaatst: 17 oktober 2009 Delen Geplaatst: 17 oktober 2009 de 3 oude weerstandjes(R101, 102,103), die je moet verwijderen, kun je evt eerst even doorknippen met kleine kniptang Dan kun je de restanten makkelijker verwijderen. Mbt verwijderen U1201 ben ik nog luiere ;-)) Kheb basis-pen losgesoldeerd en opgetild (bovenste pen op foto v/d ombouwbeschrijving) en daarna tussen collectoe en emitter (onderste 2 pennen) domweg een soldeerklodder gelegd. suc6 met ombouw gr. Erik Link naar reactie Delen op andere sites Meer opties om te delen...
seije017 Geplaatst: 17 oktober 2009 Auteur Delen Geplaatst: 17 oktober 2009 goeie soldeer tip ! en ga komende week de voeding omsolderen. gebruik als soldeer bout een op gas dus beetje warmte te regelen. Link naar reactie Delen op andere sites Meer opties om te delen...
iemand Geplaatst: 18 oktober 2009 Delen Geplaatst: 18 oktober 2009 pm maar even je emailadres. dan zal ik je aan paar foto's sturen die ik heb gemaakt v/d ombouw. Je moet de net-toevoer ook aanpsssen; dwz een andere gat maken in de achterkant want eea komt mechanisch niet overaan. Let dan dat je het oude gat dicht maakt met een stukje kunsttof oid. Mijn nieuwe voeding had ook geen netschakelaar (wel aansluitbaat) dus daar heb ik ook een extra gat voor gemaakt. gr. Erik Link naar reactie Delen op andere sites Meer opties om te delen...
Tonskidutch Geplaatst: 18 oktober 2009 Delen Geplaatst: 18 oktober 2009 neem aan dat je deze actuele ook eens hebt bekeken bron uf2K mooie foto rapportage voeding dm 7025 ciao I Hope I Never Split Enz Link naar reactie Delen op andere sites Meer opties om te delen...
seije017 Geplaatst: 18 oktober 2009 Auteur Delen Geplaatst: 18 oktober 2009 bij de voeding die ik via hier he gekocht zit wel een andere achterzijde bij dus moet de oude vervangen. maar er zit geen aan/uit schakelaar bij. kan ik dan die van de oude voeding overzetten of moet er een ndere komen. zo ja kan ik die dan bij de elektro boer halen of is het een die bij dmm mmoet worden gekocht ? Link naar reactie Delen op andere sites Meer opties om te delen...
iemand Geplaatst: 19 oktober 2009 Delen Geplaatst: 19 oktober 2009 Kzou gewoon een eenvoudige tuimelschakelaar kopen die je dmv 6mm gat kunt monteren in de achterzijde. gr. Erik Link naar reactie Delen op andere sites Meer opties om te delen...
seije017 Geplaatst: 19 oktober 2009 Auteur Delen Geplaatst: 19 oktober 2009 beetje zonde d8 ik als je er de orginele achterkant bij hebt die bij de set zit ter vervanging. Link naar reactie Delen op andere sites Meer opties om te delen...
Gast BBEER Geplaatst: 19 oktober 2009 Delen Geplaatst: 19 oktober 2009 naar de electronica zaak voor een passende schakelaar. Deze hoort wel bij de set geleverd te zijn. Bouw vaak de ombouw set in namelijk. succes Link naar reactie Delen op andere sites Meer opties om te delen...

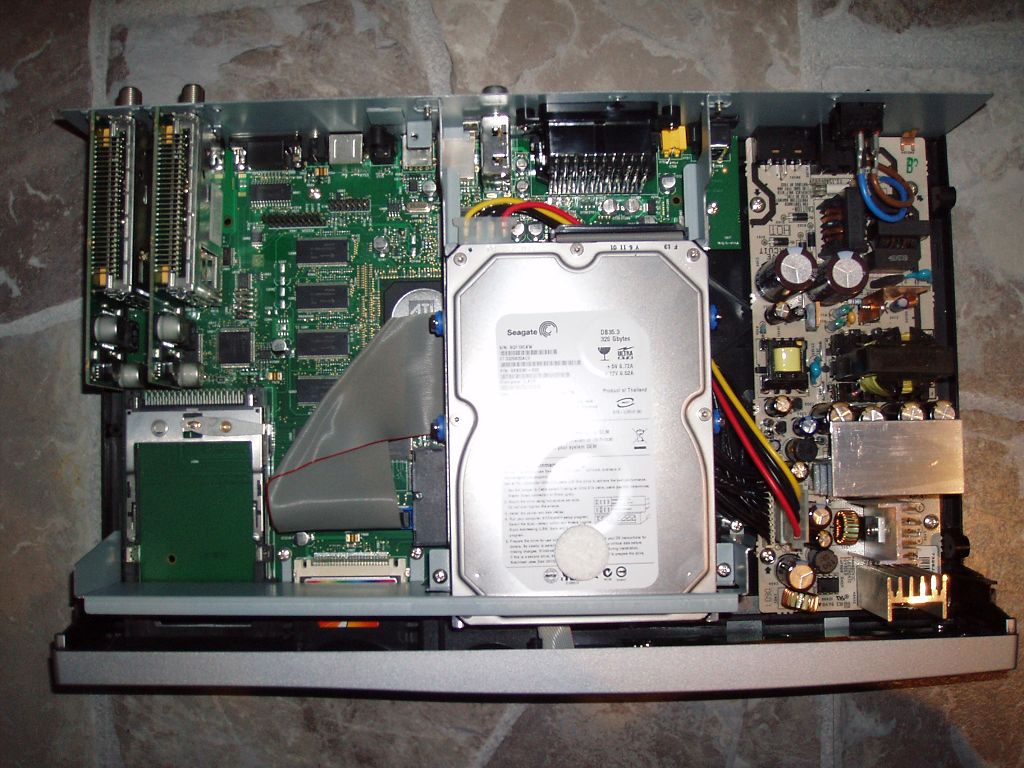

hulkman Geplaatst: 19 oktober 2009 Delen Geplaatst: 19 oktober 2009 @Tonskidutch, Dat gaat dan weer over het vervangen van elko's, de topic starter gaat voor het inbouwen van een 7025+ voeding in een 7025 zonder +, en maakt gebruik van een ombouwset. Overigens heb ik zelf ook al wat elko's vervangen van m'n 7025, maar die koelplaat hoef ik niet los te solderen hoor,ff pielen met een tangetje dan zijn ze er zo uit. De 7025+ voedingsprint schijnt echt wel beter te zijn dan zijn geel/groene voorgangers. Link naar reactie Delen op andere sites Meer opties om te delen...
iemand Geplaatst: 20 oktober 2009 Delen Geplaatst: 20 oktober 2009 Origineel bericht van: hulkman @Tonskidutch, De 7025+ voedingsprint schijnt echt wel beter te zijn dan zijn geel/groene voorgangers. Klop, print is beter ingedeeld en koelt beter, wordt ook minder warm gr. Erik Link naar reactie Delen op andere sites Meer opties om te delen...
