'koud' geen hoge band, is dit een tuner defect?

[Gast 1664]

Al een tijdje heb ik geen ontvangst, direct na aanzetten van de dreambox. Na wat analyse blijkt nu dat m'n switch wél schakelt, maar de LNB's niet naar de hoge band schakelen. Aanzetten op een zender in de lage band werkt wel meteen.



Na enige tijd, ongeveer een minuut, komt de hoge band wel, maar bij oudere lnb's duurt het wat langer.



Ik moet dus concluderen dat het 22Khz signaal niet of niet goed wordt gestuurd en dat het signaal na warm worden wel komt of beter wordt.



-Kan ik dit op 1 of andere manier controleren?

-Is de tuner verantwoordelijk voor dit signaal en kan ik dat op 1 of andere manier beïnvloeden?



[metropar]

controleer eerst maar eens je kabels, f connectors en eventuele

switch meestal zit daar het probleem

vooral goed letten op kabel en f connectoren



gr metropar

[Gast 1664]

Switch, kabel van box naar switch + f-connectors en 1 lnb +kabel al vervangen.



[JBnl]

Is een elko bij het LNB ic op het mainboard, waardoor de 22Khz verdwenen is. Vorige week nog gehad in een DM7020.

Hier een link naar een plaatje met de betreffende elko.



http://www.i-have-a-dreambox.com/wbb2/attachment.php?attachmentid=62313





[Gast 1664]

Bedankt voor je reactie, dan moet het oplosbaar zijn en gaat mijn elco vermoedelijk langzaam aan z'n eind.



Weet je zo de waarde van die elco?.

Ik zit op 't Franse platteland, veel melkboeren, maar erg weinig elcoboeren. Ik zal wat op het internet moeten zoeken.

[vGnp]

Origineel bericht van: 1664

Ik zal wat op het internet moeten zoeken

Google is your friend

vGnp

[Gast 1664]

top!, dat had ik zelf moeten bedenken





edit:

22 uF/25 volt heb ik zelfs nog in het ooit daarvoor bedachte doosje liggen, al zeker 20 jaar...



[Gast 1664]

Mannuuh, bedankt!



Hij zit er in en de problemen zijn opgelost.

Mijn vervangende (bijna) antieke elco is geen smd exemplaar, want dat bestond nog niet in "mijn" tijd, maar het werkt.



Ik had nog nooit aan smd devices gesoldeerd en zelfs met mijn kleinste soldeerpunt had ik het gevoel met een lasbrander aan een delicate elektronica te werken.



"Grappig" is ook dat de rotor-problemen van Pli-jade nu weer terug zijn. Dat Pli-J bij mij probleemloos werkte had dus alles te maken met (bijna) defecte hardware en niets met de image.

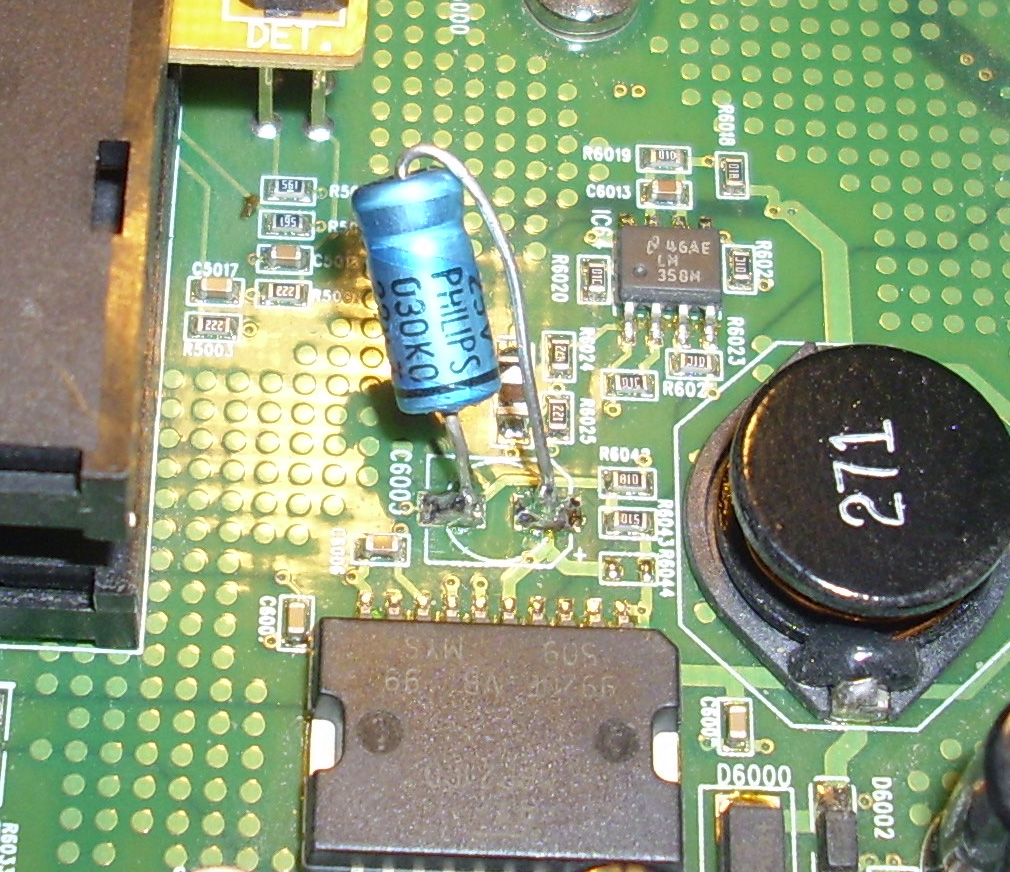

Voor een foto van mijn "kunstwerk", zie bijlage.

[JBnl]

Mooi dat het nu weer werkt.



[iemand]

Zier er goed uit !

[Tonskidutch]

Origineel bericht van: 1664

Mannuuh, bedankt!

Hij zit er in en de problemen zijn opgelost.
Mijn vervangende (bijna) antieke elco is geen smd exemplaar, want dat bestond nog niet in "mijn" tijd, maar het werkt.

Ik had nog nooit aan smd devices gesoldeerd en zelfs met mijn kleinste soldeerpunt had ik het gevoel met een lasbrander aan een delicate elektronica te werken.

"Grappig" is ook dat de rotor-problemen van Pli-jade nu weer terug zijn. Dat Pli-J bij mij probleemloos werkte had dus alles te maken met (bijna) defecte hardware en niets met de image.

Voor een foto van mijn "kunstwerk", zie bijlage.

1664,
heb je toevallig ook naar het platientje gekeken (mobo) welke revisie nummer er op staat?
zou wel eens willen weten of dat versie gerelateerd is?
(verder goed draadje)
ciao

[Gast 1664]

Origineel bericht van: Tonskidutch

1664,
heb je toevallig ook naar het platientje gekeken (mobo) welke revisie nummer er op staat?
zou wel eens willen weten of dat versie gerelateerd is?
(verder goed draadje)
ciao

Nope, het is wel een 7020 met Philips tuner en netwerk bug.

[Boelo]

Hier ook het zelfde probleem.( bij een kennis )

Ook met een 7020 met Philips tuner en netwerk bug.

Ik heb er een 50 Volt 22uF op gebakken en doet het

weer perfect.



Heb even naar de print gekeken , daar staat op : Rev-K2004 (12K)



Hij zal morgen blij zijn , ik ook trouwens ( nu al !!!! )



[iemand]

Is gewoon veroudering v/d elco.

Volgens spec v/d aangesloten LNBP21 moet deze met 20uF zijn ontkoppeld. In de loop der tijd verouderen de elco's en neemt de waarde af; geeft minder signaal door.



Tja dan "hoort de LNB" op een gegeven moment z'n 22kHz commando niet want de ontvanger " praat te zacht".



Nog een tip:

oude SMD-elco kun je het beste eerst even losdraaien als je desolderen lastig vindt:

Gewoon een combinatietang erop en 180 graden ronddraaien.

Beschermbus laat dan los. Hierna kun je eenvoudig de beide pennen desolderen.



Ik zal het demonstreren op de Open dag satelliet club de Transponder op 28 November

zie

http://www.sat4all.com/forums/ubbthreads.php/topics/1735392/all/Algemeen_Open_dag_satelliet_cl

[Tonskidutch]

Origineel bericht van: Boelo

Heb even naar de print gekeken , daar staat op : Rev-K2004 (12K)

Thanks Boelo, much appreciated.


Iemand,
dat is dan moei muts,,, sorry
maar hoelang blijft een dergelijke elco dan wel in orde
heeft het wat met gebruikers gewoonten te maken of ben je na zoveel uur zuur ?

ciao
