Hellum Geplaatst: 4 november 2009 Geplaatst: 4 november 2009 Hoi, ik weet niet hoe ik dit moet doen, ik heb 0,5 volt wisselspanning (van een mobiele telefoon speaker) hoe kan ik daarmee 12 gelijkspanning in- en uitschakelen? ik zat zelf te denken aan een transistor die een relais in en uit schakeld maar ik zit met het gedeelte dat het wisselspanning is en een brugcel kan niet (lijkt mij niet met een half volt). MVG. Gerard If history repeats itself, and the unexpected always happens, how incapable must Man be of learning from experience. -George Bernard Shaw
Moderator ceesv Geplaatst: 4 november 2009 Moderator Geplaatst: 4 november 2009 Je hebt meerdere mogelijkheden. Je kan germanium diodes gebruiken. Je zou de wisselspanning van de luidsprekeraansluiting met een transformator omhoog kunnen transformeren. Je kan ook het signaal versterken. Daarna gelijkrichten en als schakelspanning gebruiken. Gaat niet bestaat niet! 65" 4-K OLED, Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.
Big fellow Geplaatst: 4 november 2009 Geplaatst: 4 november 2009 Een opamp gebruiken om het signaal te versterken, gelijkrichten en daarna een opamp die als comparator staat geschakelt... “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Hellum Geplaatst: 4 november 2009 Auteur Geplaatst: 4 november 2009 heb ik al aan zitten denken, ik weet alleen niet of ik aan die extra spanning kan komen, maar is inderdaad wel de beste mogelijkheid, zal ik de TDA 2003 hiervoor kunnen gebruiken? MVG. Gerard If history repeats itself, and the unexpected always happens, how incapable must Man be of learning from experience. -George Bernard Shaw
boarder Geplaatst: 4 november 2009 Geplaatst: 4 november 2009 Gelijkrichter voor lage spanningen maken met een opamp; deze spanning versterken en hiermee de 12V schakelen.
trust Geplaatst: 4 november 2009 Geplaatst: 4 november 2009 Origineel bericht van: Hellum Hoi, ik weet niet hoe ik dit moet doen, ik heb 0,5 volt wisselspanning (van een mobiele telefoon speaker) hoe kan ik daarmee 12 gelijkspanning in- en uitschakelen? MVG. Gerard Kun je de spanning van de trilmotor (indien aanwezig) voor dat doel niet gebruiken ? Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

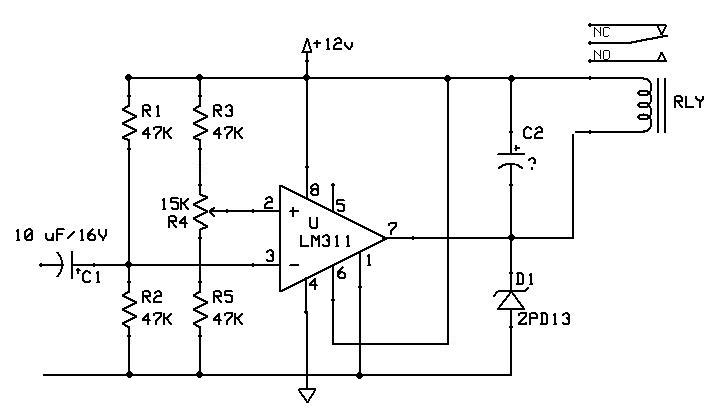

Eddy VL Geplaatst: 5 november 2009 Geplaatst: 5 november 2009 Het schematje van Sjaak is wel OK, maar het werkt volgens mij enkel met hogere spanningen. De 0,7 V drempelspanning van de diodes is hoger dan de wisselspanning (zoals je zelf al opgemerkt had is dit het probleem) De beste oplossing is in dit geval een Op-Amp. Je neemt voor dit soort werk best een comparator (LM311). Deze heeft een transistor uitgang (Emittor aan pin 1, collector aan pin 7) De transistor werkt als je met de emittor onder de positieve voedingsspanning (pin8) blijft en boven de negatieve (pin4). De uitgangstransistor kan geschakeld worden als geaaarde emittor schakeling of als emittorvolger. (Ic = max 40 mA) Het schema is gewoon een brugschakeling. Je regelt ze af zonder ingangssignaal en zodanig dat de relais juist afvalt. C2 moet je experimenteel bepalen. Zet je wisselspaning op de ingang en gebruik je oscilloscoop om op pin 7 te meten. Neem de waarde van C2 zodanig tot de wisselspanning zo goed als verdwijnt. Een voltje rimpel is best toegestaan... MVG Eddy Vl
Psychosammie Geplaatst: 5 november 2009 Geplaatst: 5 november 2009 Wat ben je van plan op te blazen? Zoiets noemen we een GSM schakelmodule. De goedkoopste kost 16 euro en werkt op de verlichting van het telefoon schermpje. Resistance is futile you will be assimilated Those who would give up essential liberty, to purchase a little temporary safety, deserve neither liberty nor safety. Benjamin Franklin (1706-1790) Mijn vrijheid eindigt niet waar jouw angst begint!
Jan Ambers Geplaatst: 5 november 2009 Geplaatst: 5 november 2009 Bermbommen tel gestuurd... En dan hopen maar op voldoende rijkwijdte van het GSMnet
Gast Drs. IJzerbout Geplaatst: 5 november 2009 Geplaatst: 5 november 2009 Ik was er in het begin ook huiverig voor, want met dit soort dingen kun je inderdaad een hoop schade aanrichten. Ik vind de oplossingen interessant, maar er is een veel eenvoudigere oplossing. Neem een optocoupler en je ben klaar. Eenvoudiger kan het niet. Je kunt de 0,5 volt wisselspanning (frequentie onbelangrijk), zo aansluiten op de ingang. Je hoeft het niet eens gelijk te richten. Dat doet de ingangsdiode al. Zet er een tantaal elko overheen van zo´n 1-10 µF, dan wordt het wat trager en gaat de boel niet klapperen. Aan de uitgang heb je een transistor die schakelt desnoods een relais...maar kan ook rechtstreeks schakelen. Een bijkomend voordeel is dat de boel potentiaalvrij is. Voor een geschikte optocoupler zul je even zelf moeten googelen, ik heb hier geen snel internet.
Hellum Geplaatst: 5 november 2009 Auteur Geplaatst: 5 november 2009 Origineel bericht van: trust Origineel bericht van: Hellum Hoi, ik weet niet hoe ik dit moet doen, ik heb 0,5 volt wisselspanning (van een mobiele telefoon speaker) hoe kan ik daarmee 12 gelijkspanning in- en uitschakelen? MVG. Gerard Kun je de spanning van de trilmotor (indien aanwezig) voor dat doel niet gebruiken ? Kon ik gisteren niet vinden, nu wel gevonden, met een simpele PNP transistor en een 9 volt blok kan ik nu dus een lampje laten branden, en dus ook iets ontsteken. (is bedoelt voor vuurpijlen met oud en nieuw met het alarm worden dan om 12 uur een aantal vuurpijlen afgeschoten, daarom wilde ik ook een relais gebruiken 5 vuurpijlen lijkt mij op een transistor te veel van het goede. ) MVG. Gerard If history repeats itself, and the unexpected always happens, how incapable must Man be of learning from experience. -George Bernard Shaw
Eddy VL Geplaatst: 5 november 2009 Geplaatst: 5 november 2009 Citaat: Hallo Eddy VL, daar vergis je je toch in, deze schakeling heeft geen last van die 0,7 drempel Zelfs als je extreem hoogohmig werkt blijf je met een drempel zitten, die kan je niet wegtoveren... Zelfs als je een drempel hebt van 0,3V geraak je niet aan 1 volt uitgangsspanning. Ik kom er in elk geval niet... De optocoupler maakt iets meer kans als je voldoende aanstuurvermogen hebt en de transistor een voldoende hoogohmige weerstand geeft. MVG Eddy VL
Moderator Matchless Geplaatst: 6 november 2009 Moderator Geplaatst: 6 november 2009 Citaat: (is bedoelt voor vuurpijlen met oud en nieuw met het alarm worden dan om 12 uur een aantal vuurpijlen afgeschoten, daarom wilde ik ook een relais gebruiken 5 vuurpijlen lijkt mij op een transistor te veel van het goede. ) Je volgende vraag wordt in offtopic: Hoe kan ik een kopje koffie omroeren zonder vingers. Je kent de postbus 51 spotje toch: je bent een rund als je met vuurwerk stunt!! Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

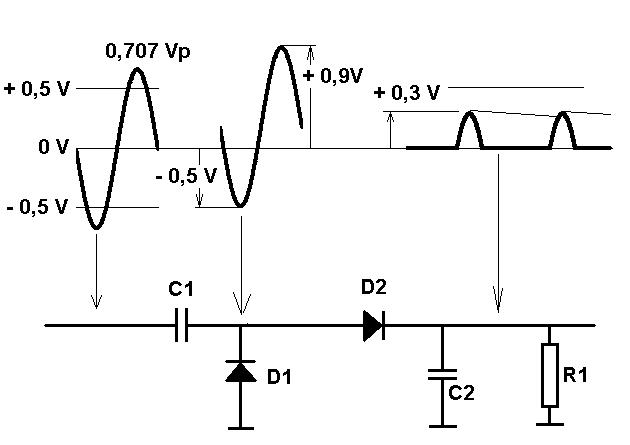

Eddy VL Geplaatst: 6 november 2009 Geplaatst: 6 november 2009 Sjaak, Ik blijf een moeilijke jongen. Ik was aan het twijfelen over de clampspanning, dat die kleiner kon zijn dan -0,5 V (= -0,3 V) Maar voldoende spanning eruithalen lukt me niet... Formule: Vpp = Veff * 2 * 1,414 Vout = Vpp - 1 V lijkt mij héél close. Dus onder de 1,5 V: geen verdubbeling, zou in dit geval zeker schottky diodes moeten zijn om nog wat over te houden... Erboven geen probleem: Bij 250V: Vout = (250 V x 2 x 1,414) - 1,2 V = 706 V We blijven toch vriendelijk hoor... Eddy Vl

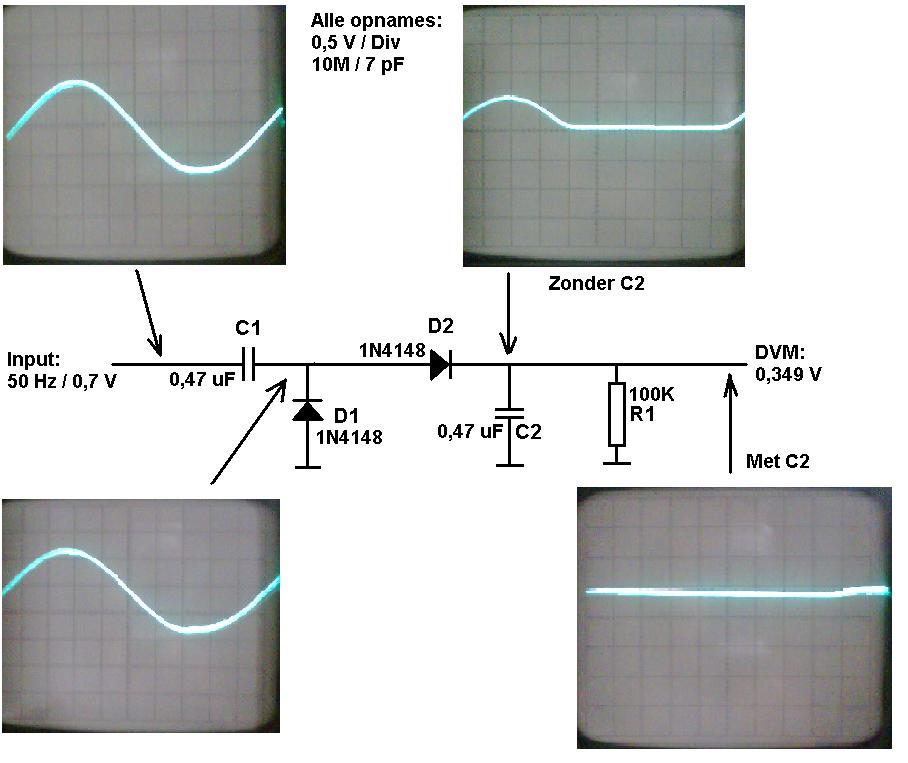

Eddy VL Geplaatst: 7 november 2009 Geplaatst: 7 november 2009 Ja Sjaak, ik durf weleens tot op het bot gaan. Maar als iemand perfect weet hoe het schakelingske werkt iets beweert waarvan ik denk dat het eigenlijk niet kan; dan is dat meestal zo dat die persoon niet zomaar iets zegt, maar steekt daar meestal toch een grond van waarheid in. En dan verandert zo'n schematje in een Sudoku die moet opgelost worden... Ik denk dat ik nu wel weet waarom je vond dat de drempelspanning niet meedoet in deze schakeling: Als je weerstand R1 weglaat of heel hoog maakt, dan trek je zo goed als geen stroom door de 2de diode, maar ook niet door de eerste... En dan is de (drempel)spanning ongeveer 0. Is gewoon een kwestie van belast of onbelast meten... Mvg Eddy
