geen IR ontvangst meer.

[bash!]

Hoi Metropar,



Het is inderdaad de print die jij liet zien. Ik vraag mij alleen af wat nou dus de IR ontvanger is. De 2 led-achtige dingen, of het zwarte ding wat op een drukknop lijkt...



Gr,



BaZ

[metropar]

de ir leds zijn de 2 in het gele vierkantje en de andere zijn mini switch 3 stuks zitten er op

dus die twee led achtige dingen zijn de ir led s (ontvangers)

het zwarte ding dat op een drukknop lijkt is een mini switch

daarvan zitten er totaal 3 op de print



gr metropar

[metropar]

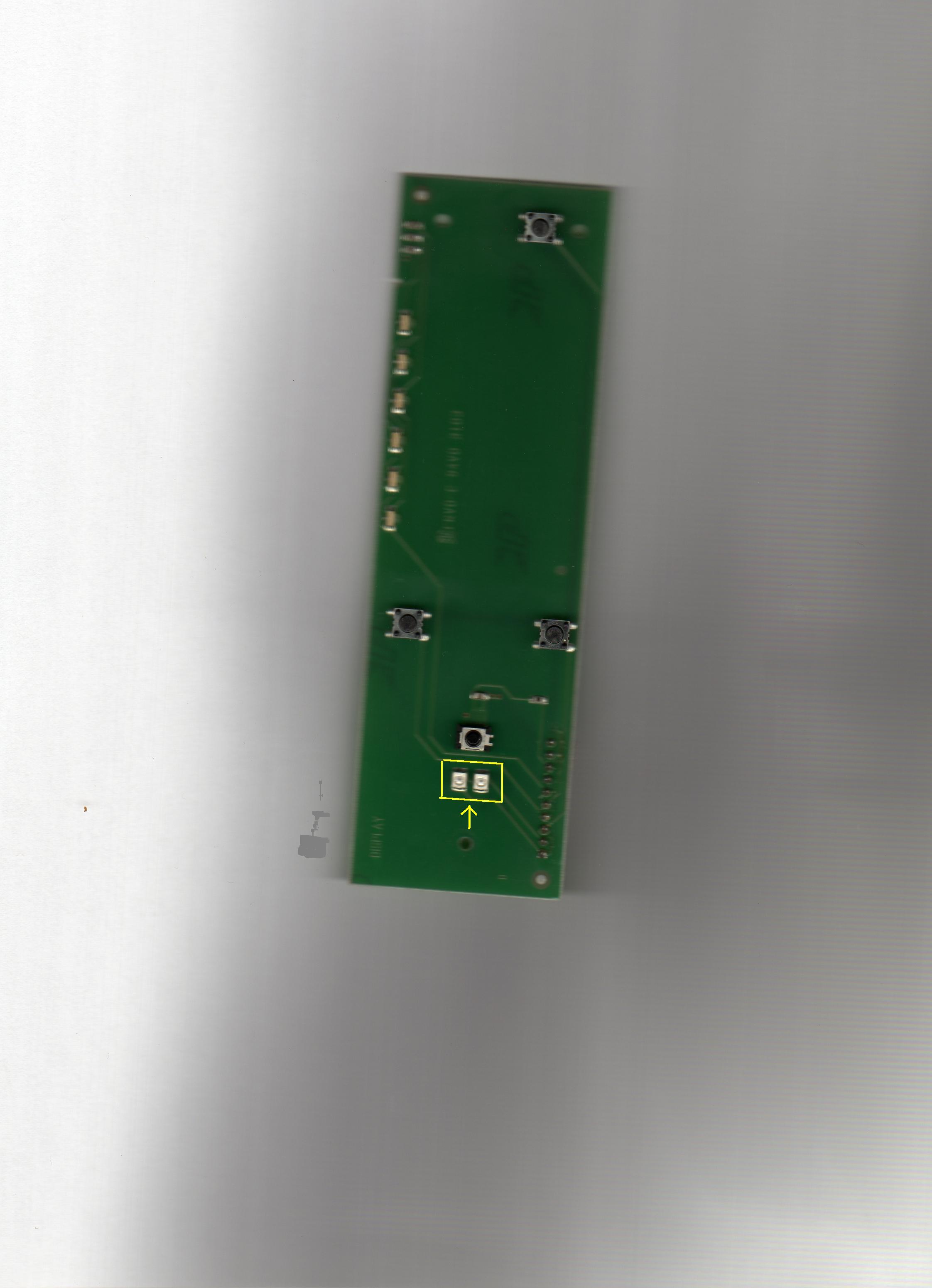

heb er voor de duidelijkheid even een pijl bij gezet



gr metropar

[Matchless]

Ha metropar..



Citaat:

kan volgens mij alleen maar de print zijn die ik als bijlage heb staan ken namelijk geen andere displayprint voor de dream

7000 en bij die foto van matchless staat onder :pimp my game boy !

dus of dit een 7000 print is ????



Ik weet zeker dat het een dm7000 print is want deze heb ik vaker gerepareerd. Daarom vond ik de print met 2 IR sensors ook vreemd.

De foto had ik gegoogled dus dat pimp gedoe is maar toevallig.



Maar ik heb wel een vermoeden waarom we op 2 verschillende printen uitkomen.



De hier kapotte versie is een 3B. Deze heb ik nog niet gehad maar wel de 3C versie.

Ze hebben dus in die tijd niet alleen de blauwe leds vervangen.



Ik heb iig nu gezien dat er nog een andere versie display print is

[bash!]

Mijn 2 DM7000's hebben de print die metropar omschrijft iig.



De switches (2 stuks) zijn duidelijk.. maar wat is nu het zwarte ding naast de 2 IR receivers??



Gr,



BaZ

[metropar]

dat zwarte ding is heb ik al gezegd een mini switch (schakelaar}

er zitten er 3 op een voor of/on een voor : op en de

ander voor down itse simpel

de 2 in het gele vakje zijn de infrarood leds (ontvangers) en GEEN switchjes !

Gr metropar



[metropar]

hi matchless

wat betreft jou display print deze heb ik echt nog nooit gezien

hoop dat ik ooit zo n box eens onderhanden krijg want dan

moet het mainboard ook anders zijn want er zitten nl ook

hele andere aansluiting aan de displayprint als degen die ken

en ik zeg maar zo je bent nooit te oud om te leren



gr metropar

[bash!]

Metropar... zo onbenullig ben ik ook niet



Maar er zitten 3 switches, 2 led achtige dingen en een zwart ding op.



Wat is dat zwarte ding????



LED's zijn light EMITTING diodes, dus zouden zenden... een IR ontvanger zend normaalgesproken niet.



Dit doet mij vermoeden dat dat zwarte ding (dat op een switch LIJKT) de IR ontvanger is.

[columbo]

Je hebt ook IR diodes om te ontvangen ,die kun je overal kopen,dat zwarte ding is een IC,als je van elektronica geen verstand hebt blijf er dan af,je maakt meer kapot dan je lief is,zeker al met elektrostatiesche ontlading,blijf er af!!!

[bash!]

Dat snap ik ook wel... maar een LED blijft EMITTING!



Ik heb een jarenlange opleiding in electronica, maar vraag mij gewoon af wat dat voor ding is. Er staat niets op, en heeft geen standaard bouwvorm.



Gr,



BaZ





[columbo]

Wat heet standaard bouwvorm,ic's heb je in vele maten en vormen al of niet in een behuizing,dus leer nog maar even verder. je hebt ook foto transistors,dat wil nog niet zeggen dat je er foto's mee kunt maken enz.

[DeBeek]

Als je naar beide fotos kijkt lijkt de Zogenaamde schakelaar wel

verdacht veel op de ir ontvanger.



En zijn de twee in het gele vakje gewoon leds.



Kijk maar eens goed naar het front van de ontvanger,

de ir ontvanger zit rechts in de opening naast het display.

links zie je boven elkaar twee gaatjes zitten.

En die komen weer overeen met de twee leds.







[metropar]

waarschijnlijk werkt de ab van de box op de 2 leds van de print

dit zijn zeer waarschijnlijk ontvangst leds net als bij de 500

als ik me goed heriner heb ik dat zwarte ding wel eens zien branden dacht bij een 7000 of 7020 met een bep. storing in de box (weet ik bijna zeker maar ja ik wordt ook oud )

maar het is toch zeer simpel om te kijken wat precies de oorzaak is als je eerst de 2 leds afschermd bij de werkende print en de ab werkt dan niet dan weet je exact wat de oorzaak is de leds of dat zwarte ding

stuur je verder wel een pm waar de ir ontvanger/print te verkrijgen is



gr metropar

[bash!]

Origineel bericht van: columbo

Wat heet standaard bouwvorm,ic's heb je in vele maten en vormen al of niet in een behuizing,dus leer nog maar even verder. je hebt ook foto transistors,dat wil nog niet zeggen dat je er foto's mee kunt maken enz.

Zucht...

Metropar.. dank voor je pm!
