Sterke C-Band transponders?

[jacksparrow]

Vandaag is na een weekje wachten mijn pakketje bestaande uit een Gibertini feedholder en een Panorama 13K C-Band LNB uit Duitsland aangekomen Had mezelf voorgenomen om er pas dit weekend mee te gaan spelen maarja je kent het, toch ff proberen :-)

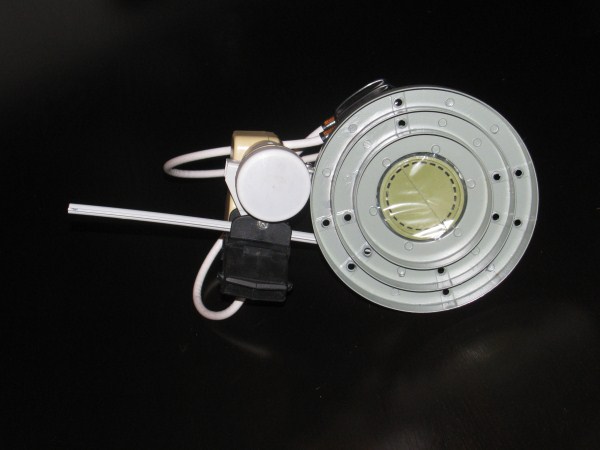

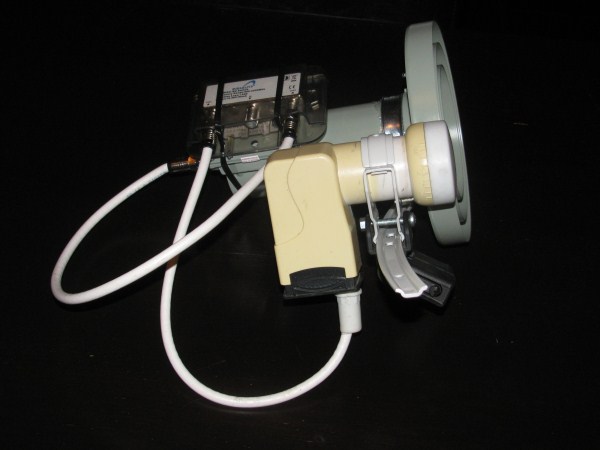

Aangezien ik zelf geen Gibertini maar een Triax (TD110) wokje heb, heb ik met enige moeite de Gibertini aansluiting voor op de arm vervangen door een Triax aansluiting (zie foto's).



Ik had niet veel tijd dus snel even gezocht op 5 west en 22west aangezien deze schijnbaar de sterkste C-Band signalen hebben. Helaas niets gevonden Ik weet dat C-band op een 1meter schotel geen feest is maar ik heb veel positieve berichten gehoord dat met een 1meter schotel toch wel enkele transponders te bekijken zouden zijn.



Voor de reacties komen met "ja maar die schotel is toch te klein voor c-band" het gaat me puur om een proof of concept en ik ben niet van plan zeer actief c-band zenders te gaan bekijken.



Graag reacties van mensen met ervaring en ben zeer geintereseerd in wat referentietransponders om dit weekend mee te testen.



PS: de resultaten in de KU band zijn perfect en niet slechter dan met mijn huidige setup met Inverto Black Ultra.



Thanks!

[Mojo]

Citaat:

Graag reacties van mensen met ervaring en ben zeer geintereseerd in wat referentietransponders om dit weekend mee te testen



Start eens op 10 oost W2A op freq. 3927R

[jacksparrow]

Thanks! Weet je toevallig ook hoe het zit met de circulaire en linaire transponders? de meeste sats hier in Europa gebruiken circulaire polarisatie, als het goed is heeft de leverancier van mijn LNB er een dialectrisch plaatje ingezet. Kan ik dan gewoon in mijn Clarke-Tech ontvanger zoeken op H en V?

[Obi Wan]

C band circulair is rechtsom draaiend of linksom draaiend (met de klokmee of tegen de klok in).



Voordeel hiervan is dat je geen last hebt van de 'skew' van de lnb.

[jacksparrow]

Betekent dat, dat ik de lnb telkens met draaien te wisselen van cl naar cr? En hoe zoek ik op mijn ontvanger aangezien deze enkel H en V ondersteund.



Thanks!

[JGB]

Op deze manier van montage kijk je niet met een 110cm schotel.

Eerder met een 80 cm. En of dat genoeg is!

[Obi Wan]

De LNB hoef je met circulaire polarisatie niet te draaien. Dat wil zeggen, de stand van de lnb tov het inkomende signaal is altijd optimaal, omdat het signaal circulair wordt gepolariseerd.



Bij een lineaire polarisatie staan de H golven en de V golven loodrecht op elkaar. Als de sat dan tov je longitudonale locatie erg ver staat (voorbeeld Nederland met ong 5E tov bijv Turksat met 42E), dan maakt het erg veel uit als je dit niet compenseert, omdat het signaal dus onder een hoek binnen valt.



Wil je optimaal signaal, dan moet je dit loodrecht weer opvangen, vandaar dat je dit compenseert door je LNB een verdraaing te geven. Met de meeste satellieten is dit hier dus geen probleem, maar geen vedraaiing op Hispasat of Turksat gaat je veel signaal kosten...



Ik heb ook nooit gesnapt waarom wij niet gewoon circulair polariseren (doen de Amerikanen ook..) Zal wel wat achter zitten maar dat heb ik dus nooit begrepen. Misschien eens weer de literatuur induiken, of dat een ander lid dit kan toelichten.



Terugkomend op je tweede vraag: als je ontvanger geen circulaire polarisatie ontvangt, kun je volgens mij geen circulair gepolariseerde C band ontvangen. Een Dreambox kan het wel, in ieder geval mijn DM800 ondersteund rechtsom of linksom draaiend polarisatie. Heb het in de praktijk nooit getest

[vGnp]

Origineel bericht van: Obi Wan

mijn DM800 ondersteund rechtsom of linksom draaiend polarisatie

Gewoon even uit nieuwsgierigheid: Waar stel je dat in? Of wordt dat automatisch herkend?

vGnp

[Skysurfer]

Circulair gepolariserende signalen kan je gewoon ontvangen.

Omdat de ontvanger geen circulair ondersteunt is het diëlectrisch plaatje uitgevonden. Dit plaatje geleidt de circulaire signalen zodanig dat ze of horizontaal of vertikaal op de lnb antenne komen. Hierbij moet je gewoon proefondervinderlijk de lnb draaien om het maximale signaal te krijgen. Ook zal je moeten uitvinden of bijv. linksom nu horizontaal of juist vertikaal wordt. Gebruik hiervoor een kanalenlijst op bijv. Lyngsat.

[Obi Wan]

Dit kun je instellen onder satelliet configuratie.



Ook als je een manual scan doet, kun je ipv H/V ook kiezen voor circulaire polarisatie.



Ik heb alleen in Europa geen satelliet kunnen vinden die circulair polariseert op de Ku band. Dus testen heb ik nog niet gedaan.



Ik weet ook niet of een universele LNB in staat is om circulaire polarisatie te verwerken?

[jacksparrow]

Jij adviseert dus om de C-Band LNB in het midden van de rail te zetten?

[Mrbeam]

Zeker, want in het brandpunt levert elke schotel het meeste rendement. Je zal elke dB hard nodig hebben!

[jacksparrow]

Prachtig, zijn ze in Duitsland gewoon het Dialectrisch plaatje vergeten erin te zetten. Dan schiet het niet echt op.



Heeft iemand nog zo'n plaatje liggen misschien? Wil het dan graag (niet voor niets uiteraard) overnemen.

[Codx]

ik ben heel erg benieuwd naar je ontvangst resultaten en zie ik het goed dat je de huidige LNB gewoon kunt doorlussen?



Dan is dit misschien ook een oplossing voor mij als het goed werkt.

[Ou-Tannu]

lijkt mij een disecq switch :?
